Maico DZQ 56/4 B 0083.0136

Artikelbeschreibung

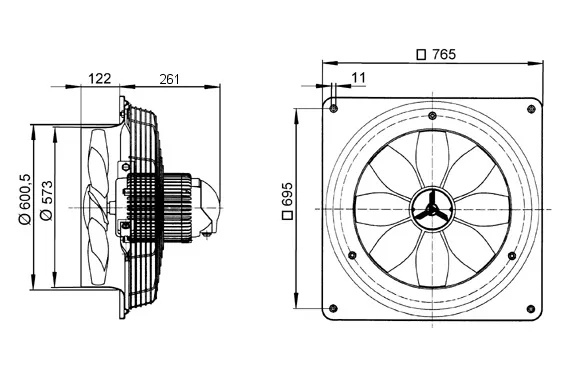

Setzen Sie auf bewährte Technik mit dem Maico Bauteil DZQ 56/4 B. DZQ 56/4 B Axial-Wandventilator DZQ 56/4 B, quadrat. Wandplatte, Drehstrom, DN56.

Detaillierte Produktinformationen:
Drehstrom-Ausführung: Axial-Wandventilator mit quadratischer Wandplatte, in Drehstromausführung. Kurzbeschreibung: Zur Aufputzmontage. Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Einbau zur Be- und Entlüftung in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor: Typenreihen DZQ/DZS. Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 400 V, 50 Hz. Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54. Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: DZQ 56/4 B, Ausführung: Quadratische Wandplatte, Fördervolumen: 12340 m3/h, FördervolumenNenn: 8430 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 187 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1390 1/min - im opt. Wirkungsgrad, Drehzahl: 1435 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 1170 W / im opt. Wirkungsgrad, INenn: 1,9 A / im opt. Wirkungsgrad, IMax: 2,8 A, Schutzart: IP 55, Wärmeklasse: F, Polumschaltbar: nein, Netzzuleitung: 7 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 33,82 kg, Gewicht mit Verpackung: 39,38 kg, Nennweite: 560 mm, Breite: 765 mm, Höhe: 765 mm, Tiefe: 383 mm, Breite mit Verpackung: 850 mm, Höhe mit Verpackung: 850 mm, Tiefe mit Verpackung: 435 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 80 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 37,4 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 43,3, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 1,17 kW / 8430 m3/h / 187 Pa, nBEP: 1390 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, SchallleistungspegelLWA7: 84 dB(A), Verschlussklappe: ohne
Als Schlüsselkomponente in der Kategorie Maschine, Apparat sorgt dieser Artikel für reibungslose Abläufe bei privaten und gewerblichen Anwendungen. Gleichen Sie die EAN 4012799831365 ab, um sicherzugehen. Kaufen Sie Fachhandelsqualität bequem und sicher bei LuConDa ein.
