Hensel SAS AE 6685 64001001

Artikelbeschreibung

Entdecken Sie die herausragende Qualität von Hensel mit dem Modell SAS AE 6685. Freischaltstelle, 500kW/555kVA, 3-polig mit Leistungsschalter und -trenner mit zwischengelagertem En.

Detaillierte Produktinformationen:

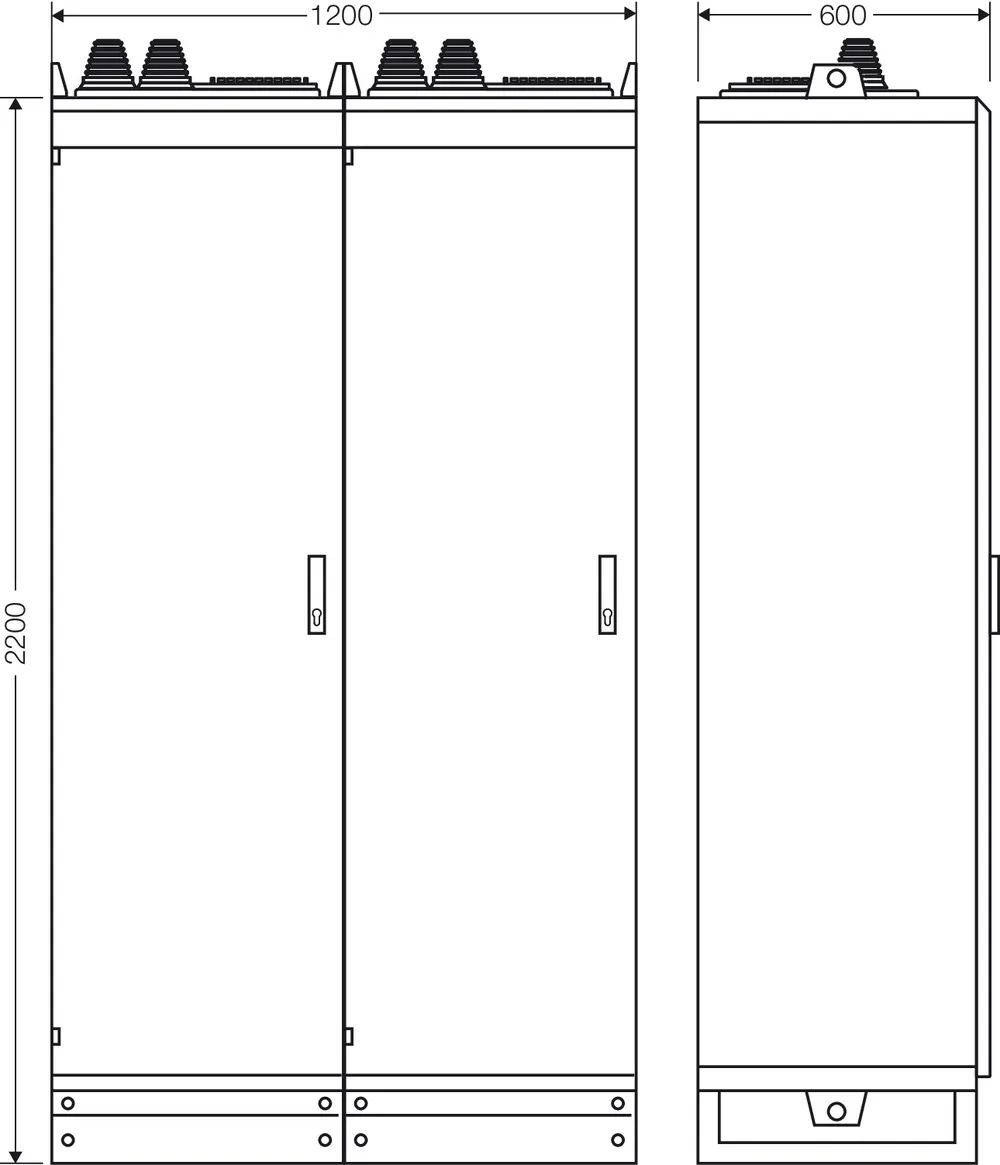

Anschlussfertige, stahlblechgekapselte Niederspannungs-Schaltanlage in Mehrfachschrankbauform in freistehender Ausführung als Energie-Schaltgerätekombination (PSC) nach DIN EN IEC 61439-2 in Schutzklasse I. Die Schrankfelder sind als Anreih-Einzelfelder gleicher Bauform aus elektrolytisch verzinktem Stahlblech mit einer Pulverbeschichtung auf Epoxy-Polyester-Basis im Farbton RAL 7035 ausgeführt. Die Schrankfelder haben einen 150 mm hohen Standsockel, strukturpulverbeschichtet im Farbton RAL 7016, der für den direkten Transport mit entsprechenden Hilfsmitteln (Hubwagen o.ä.) geeignet ist. Alle Türen sind mit Stangenverschluss und einer Betätigung über Schwenkhebel ausgestattet, der Einbau eines kundeneigenen Profilhalbzylinders nach DIN 18252 oder andere Schließarten sind möglich. Die mechanische Verbindung der Schrankfelder untereinander ist so ausgeführt, dass die Schrankfelder außerhalb der Schrankfelder mit integrierten Zentrierelementen mechanisch verschraubt werden können. Sammelschienenverbindungen größer 1000 A sind als offene Gabel ausgeführt, die leicht in das Sammelschienensystem des angrenzenden Schrankfeldes eingeschoben werden und von vorne ohne Gegenhalt verschraubt werden können. Die Kabeleinführung ist von oben über geeignete Kabeleinführungen möglich. Für die Befestigung der Kabel sind im oberen Bereich des Schrankfeldes in der Tiefe stufenlos verstellbare Kabelabfangschienen montiert. Die Schaltgerätekombination ist für Schaltgeräte in Festeinbautechnik ausgeführt, der Anschluss der Schaltgeräte erfolgt von oben. Die Neutralleiter-Anschluss- und die PE-Schiene sind so im Anschlussbereich der Kabel geführt, dass ein direkter Kabelanschluss problemlos möglich ist. In der N- und PE-Schiene sind für alle Klemmstellen entsprechende Direktanschlussklemmen für die Leiter vorgesehen, damit die Leiter ohne Kabelschuh angeschlossen werden können, ein Anschluss von Cu- und Al-Leitern ist möglich. In die Schaltgerätekombination sind ein übergeordneter Kuppelschalter als 3-poliger Leistungsschalter mit Motorantrieb zur externen Ansteuerung und ein zwischengelagerter Kuppelschalter als 3-poliger Leistungstrennschalter mit Motorantrieb und zwischengelagertem Entkupplungsschutz zur integrierten Ansteuerung eingebaut. Alle erforderlichen Überwachungs- und Steuerungsgeräte sind ebenfalls anschlussfertig integriert. Zusätzlich sind Stromwandler Klasse 0,5 zwischen den beiden Kuppelschaltern montiert und ein Netzanalysegerät eingebaut. Die Messwerte des Netzanalysegerätes können per Ethernet-Schnittstelle an den EZA-Regler (Park-Regler) übertragen werden. Die Schaltgeräte sind hinter der Tür bedienbar. Zwischen den beiden Kuppelschaltern sind Wandlerlaschen vorzusehen, damit nachträglich unkompliziert eine Stromwandlermessung in die Anlage eingebaut werden kann. Mechanische Daten: H/B/T 2270/1200/600 mm; mechanische Beanspruchung: IK 08 nach DIN VDE 0100-510; Verschmutzungsgrad: 3; Schutzart: IP 54 nach DIN EN 60529; Umgebungstemperatur: -5 bis +35°C; relative Luftfeuchtigkeit 50% bei 40°C/90% bei +20°C; die Schaltgerätekombination ist für die Aufstellung in Innenräumen nach DIN VDE 0100-737 geeignet. Für die Befestigung der Schaltanlage am Baukörper sind entsprechende Bauteile der Schaltanlage beigefügt. Die Bedienung der Schaltgeräte erfolgt durch Fachkräfte. Anschluss an das elektrische Netz: Netzsystem TN-System; Schutzmaßnahme mit Schutzleiter (Schutzklasse I); Bemessungsstrom der Schaltgerätekombination [Ina] 800 A; Nennspannung [Un] 400 V a.c.; Nennfrequenz [fn] 50 Hz; Bemessungsstoßstromfestigkeit [Ipk] 110 kA; Bemessungsisolationsspannung: 690 V a.c.; interne Steuerspannung 24 V d.c.; Überspannungskategorie III. Die vor beschriebene Schaltgerätekombination wird komplett zusammengebaut, anschlussfertig verdrahtet und werksseitig stückgeprüft nach DIN EN IEC 61439-2 geliefert.
