Niedax KTTSS 400 4013339183630

Artikelbeschreibung

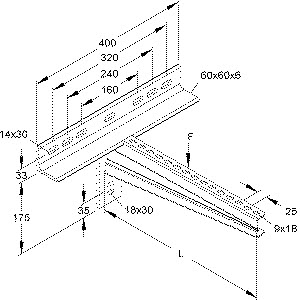

Ihre Lösung für höchste Ansprüche: Der Artikel KTTSS 400 von Niedax. Klemmausleger, sehr schwer, 181x430 mm, 9,36 kN, Stahl, feuerverzinkt DIN EN ISO 1461.

Detaillierte Produktinformationen:
Klemmausleger, sehr schwere Ausführung, zur Wandmontage und zur Klemmbefestigung an blanken Stahlträgern mit einer Flanschbreite von = 100 mm bis = 320 mm, erforderliches Klemmzubehör an T-Trägern, wie 2 x SKM 12x..., 2 x UGM 12 und 2 x HSKS..., bitte gesondert bestellen. Erforderliches Befestigungszubehör für Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Klemmbefestigung sollte symmetrisch und die Schrauben so nah wie möglich am Flansch angebracht werden. Die Tragfähigkeitsangaben gelten nur in Verbindung mit HSKS..., UGM 12 und Schrauben M 12, Festigkeitsklasse 10.9, die mit einem Vorspanndrehmoment von 123 Nm anzuziehen sind. Speziell bei Anschlüssen, die vertikale Lasten über Reibung übertragen müssen, ist unbedingt auf das Schraubenanzugsmoment zu achten und mit dem Drehmomentenschlüssel zu überprüfen! Die angegebenen Belastungswerte gelten immer nur für Verbindungen aus Stahl auf Stahl (z.B. Profilklemmen). Nach Einbringen der halben Last ist das Anzugsdrehmoment der Schrauben nochmals zu überprüfen. Gefahr des Abrutschens! Sind Stahlstützen mit einem Brandschutzanstrich versehen, darf dieser nicht ohne Rücksprache und schriftlicher Freigabe des Auftraggebers bzw. der Bauleitung entfernt werden. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. Abmessung (ca. Maße) Auflagehöhe H : 181 mm Winkelbreite B : 400 mm Auflagelänge L : 430 mm Tragfähigkeit F bei L/2 : 9,36 kN im System geprüft, gilt für Trägerflanschbreiten = 220 mm und = 300 mm. Tragfähigkeit F2 bei L/2 : 10 kN im System geprüft, gilt für Trägerflanschbreiten = 220 mm Werkstoff Ausleger : Stahl, feuerverz. nach DIN EN ISO 1461 Flanschstärke des Trägers in mm : [Kundenangabe erforderlich]
Ausgelegt auf die specifichen Anforderungen im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung, bietet dieses Bauteil (EAN 4013339183630) maximale Sicherheit. Bei LuConDa finden Heimwerker und Industrie-Kunden dieses und viele weitere Produkte für die zügige Umsetzung ihrer Projekte.
