Niedax KWATS 300 4013339838202

Artikelbeschreibung

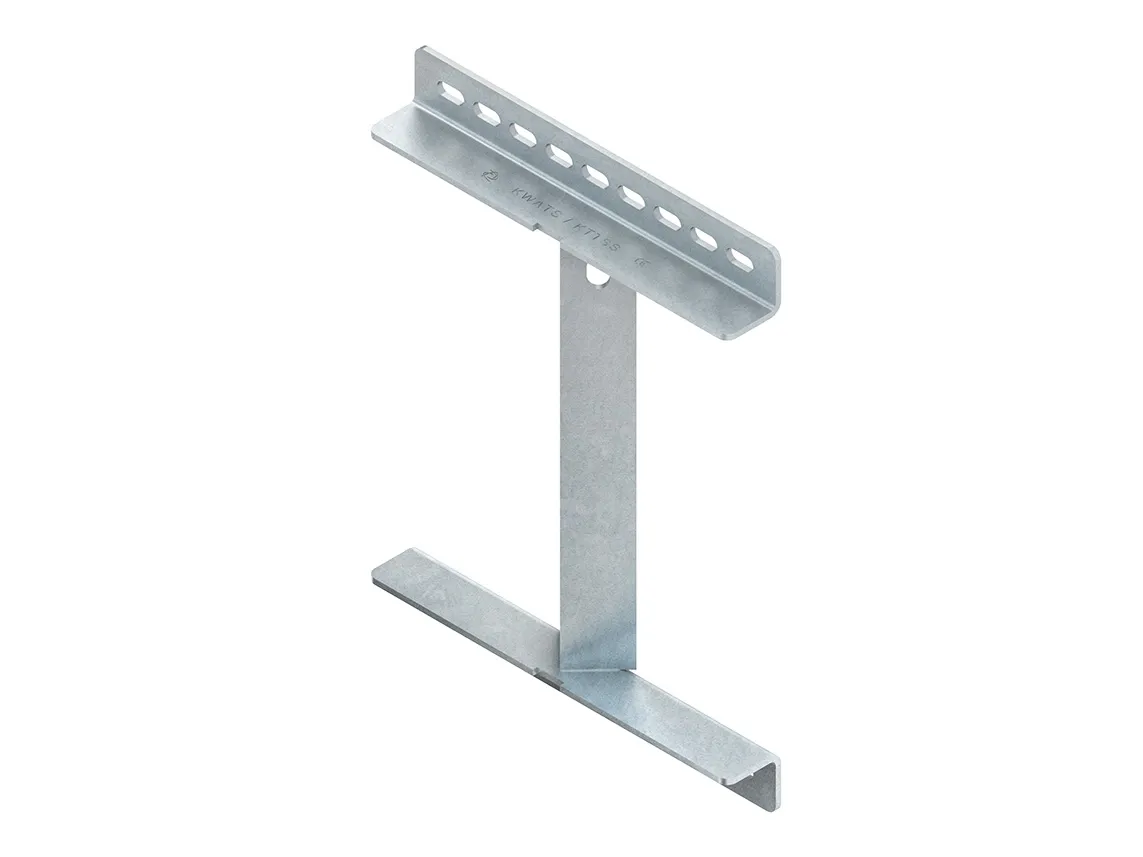

Ihre Lösung für höchste Ansprüche: Der Artikel KWATS 300 von Niedax. Klemmadapter schwer, 45° Auslegeranordnung, Stahl, feuerverzinkt DIN EN ISO 1461, inkl. Zubehör.

Detaillierte Produktinformationen:
Klemmadapter, zur 45° Auslegeranordnung an T-Trägern mit einer Flanschbreite von = 100 mm bis = 320 mm, einschließlich Befestigungszubehör für die Montage des Auslegers am Klemmadapter, erforderliches Klemmzubehör an T-Trägern, wie 4 x SKM 12x..., 4 x UGM 12 und 4 x HSKS..., bitte gesondert bestellen. Generell müssen zuerst die Ausleger an den Adapter befestigt werden! Bei den 45° Adaptern ist die Länge der benötigten Ausleger abhängig von den örtlichen Gegebenheiten und den einzusetzenden Formstücken. Die Klemmbefestigung sollte symmetrisch und die Schrauben so nah wie möglich am Flansch angebracht werden. Die Tragfähigkeitsangaben der Ausleger sind einzuhalten und gelten nur in Verbindung mit HSKS..., UGM 12 und Schrauben M 12, Festigkeitsklasse 10.9, die mit einem Vorspanndrehmoment von 123 Nm anzuziehen sind. Speziell bei Anschlüssen, die vertikale Lasten über Reibung übertragen müssen, ist unbedingt auf das Schraubenanzugsmoment zu achten und mit dem Drehmomentenschlüssel zu überprüfen! Die angegebenen Belastungswerte gelten immer nur für Verbindungen aus Stahl auf Stahl (z.B. Profilklemmen). Nach Einbringen der halben Last ist das Anzugsdrehmoment der Schrauben nochmals zu überprüfen. Gefahr des Abrutschens! Sind Stahlstützen mit einem Brandschutzanstrich versehen, darf dieser nicht ohne Rücksprache und schriftlicher Freigabe des Auftraggebers bzw. der Bauleitung entfernt werden. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. für Hängestiel- und Wandausleger : KTAS..., KTASS... Abmessung (ca. Maße) H x B : 540 x 400 mm Werkstoff : Stahl, feuerverz. nach DIN EN ISO 1461 Flanschstärke des Trägers in mm : [Kundenangabe erforderlich]
