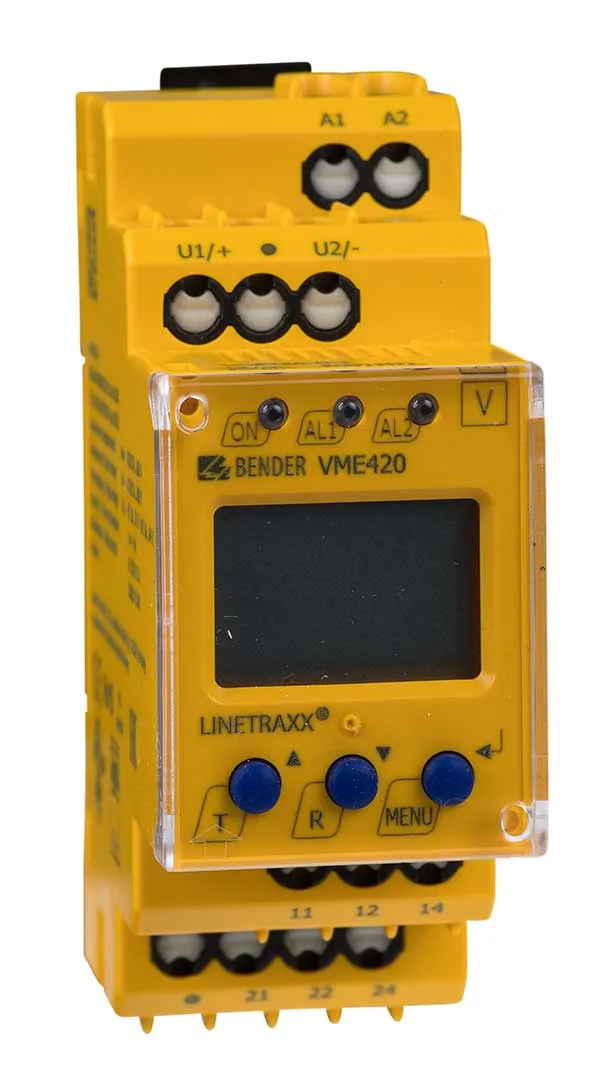

Bender VME420-D-1 B73010001

Artikelbeschreibung

Das Modell VME420-D-1 von Bender ist Ihre ideale Wahl für Installationen im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung. VME420-D-1 SPANNUNGSRELAIS 1ph AC/DC.

Detaillierte Produktinformationen:
LINETRAXX® VME420

Produktbeschreibung

Die Spannungsrelais der Serie VME420 überwachen Frequenz, Unterspannungen, Überspannungen und die Spannung zwischen zwei Schwellwerten in AC- und DC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z. B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw.
Die Ausführung VME420 benötigt eine externe Versorgungsspannung.

Beispielhafte Applikationen

? Spannungs- und Frequenzüberwachung von einphasigen Maschinen und Anlagen
? Erdschlussüberwachung über Spannungswandler in Mittelspannungsnetzen
? Überwachung von Batterieanlagen
? Ein- und Ausschalten von Anlagen ab einer gewissen Spannung

Funktionsbeschreibung

Nach Anlegen der Versorgungsspannung startet die Anlaufverzögerung ?t?. Während dieser Zeit haben Änderungen der gemessenen Spannung und Frequenz keinen Einfluss auf den Schaltzustand der Alarmrelais. Die Geräte haben zwei getrennt einstellbare Messkanäle (Über-/Unterspannung). Wenn die Messgröße den Ansprechwert überschreitet (?Alarm 1?) bzw. unterschreitet (?Alarm 2?)
starten die eingestellten Ansprechverzögerungen ?ton1/2?. Nach Ablauf der Ansprechverzögerung schalten die Alarmrelais und die Alarm-LEDs leuchten. Unter- bzw. überschreitet die Messgröße nach dem Schalten der Alarmrelais den Rückfallwert (Ansprechwert zuzüglich Hysterese) startet die eingestellte Rückfallzeit ?toff?. Nach Ablauf von ?toff? schalten die Alarmrelais in die Ausgangslage zurück. Ist die Fehlerspeicherung aktiviert, bleiben die Alarmrelais in Alarmstellung, bis die Reset-Taste betätigt wird. Wenn das Fehlerspeicherverhalten ?con? gewählt wurde, werden die Alarm-LEDs und Relais nach Spannungswiederkehr wieder in den Zustand vor Spannungsausfall gesetzt.

Preset-Funktion

Nach dem ersten Einschalten des Gerätes wird die Netznennspannung ermittelt (PrE run) und die Ansprechwerte für Über- und Unterspannung sowie Unter- und Überfrequenz automatisch voreingestellt. Wird keine Spannung innerhalb eines Netznennspannungsbereiches ermittelt (PrE run), dann werden die Ansprechwerte auf den minimalen bzw. maximalen Wert eingestellt. Zur Information wird dann im Display ?AL not SET? eingeblendet. Solange keine Taste betätigt wird, wird zyklisch nach einer Netznennspannung gesucht (PrE run). Wird eine Taste betätigt, so wird die Suche abgebrochen, die Meldung ?AL not SET? erscheint nicht mehr. Die Ansprechwerte müssen dann im Menü auf die gewünschten Werte eingestellt werden. Beim Aktivieren der Frequenzüberwachung wird ebenfalls die automatische Voreinstellung der Frequenz übernommen.
