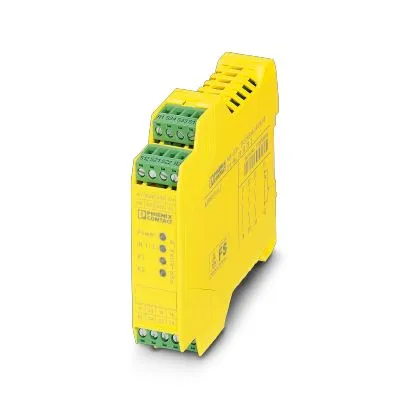

Phoenix Contact PSR-SCP- 24UC/ESA4/3X1/1X2/B 2963763

Artikelbeschreibung

Entdecken Sie die herausragende Qualität von Phoenix Contact mit dem Modell PSR-SCP- 24UC/ESA4/3X1/1X2/B. PSR-SCP- 24UC/ESA4/3X1/1X2/B Sicherheitsrelais - PSR-SCP- 24UC/ESA4/3X1/1X2/B.

Detaillierte Produktinformationen:

2-kanaliges Sicherheits-Relais für Not-Aus- und Schutztür-Schaltungen, 3 Schließer, 1 Öffner, unverzögert, automatischer und manueller Start für Kategorie 4 / EN954-1, steckbare Anschlussklemmen, 22,5 mm Baubreite - - Eingangsdaten: - Eingangsnennspannung Un: 24 V AC/DC - Eingangsspannungsbereich bezogen auf Un: 0,85 ... 1,1 - Typischer Eingangsstrom bei Un: 140 mA AC - Typischer Eingangsstrom bei Un: 65 mA DC - Spannung an Eingangs-, Start- und Rückführkreis: ca. 24 V DC - Ansprechzeit typisch: 45 ms - Rückfallzeit typisch: 45 ms (einkanalig) - Rückfallzeit typisch: 20 ms (zweikanalig) - Gleichzeitigkeit Eingang 1/2: unendlich - Wiederbereitschaftszeit: ca. 1 s - Max. zulässiger Gesamtleitungswiderstand: ca. 22 Ohm (Eingangs- und Startkreise bei Un) - - Ausgangsdaten: - Kontaktausführung: 3 Freigabestrompfade, 1 Meldestrompfad - Kontaktmaterial: AgSnO2, + 0,2 µm Au - Schaltspannung maximal: 250 V AC/DC - Schaltspannung minimal: 15 V AC/DC - Grenzdauerstrom: 6 A - Einschaltstrom maximal: 6 A - Einschaltstrom minimal: 25 mA - Quadr. Summenstrom: 72 A^2 (Ith^2 = I1^2 + I2^2 + I3^2) - Abschaltleistung (ohmsche Last) maximal: 144 W (24 V DC, ¿ = 0 ms) - Abschaltleistung (ohmsche Last) maximal: 288 W (48 V DC, ¿ = 0 ms) - Abschaltleistung (ohmsche Last) maximal: 110 W (110 V DC, ¿ = 0 ms) - Abschaltleistung (ohmsche Last) maximal: 88 W (220 V DC, ¿ = 0 ms) - Abschaltleistung (ohmsche Last) maximal: 1500 VA (250 V AC, ¿ = 0 ms) - Abschaltleistung (induktive Last) maximal: 42 W (24 V DC, ¿ = 40 ms) - Abschaltleistung (induktive Last) maximal: 42 W (48 V DC, ¿ = 40 ms) - Abschaltleistung (induktive Last) maximal: 42 W (110 V DC, ¿ = 40 ms) - Abschaltleistung (induktive Last) maximal: 42 W (220 V DC, ¿ = 40 ms) - Schaltleistung minimal: 0,4 W - Ausgangssicherung: 6 A flink - Ausgangssicherung: 4 A Sicherungsautomat C - - Allgemeine Daten: - Länge: 99 mm - Breite: 22,5 mm - Höhe: 114,5 mm - Umgebungstemperatur (Betrieb): -20 °C ... 55 °C - Lebensdauer mechanisch: ca. 10^7 Schaltspiele - Einbaulage: beliebig - Kategorie nach EN 954-1: 4 - Stopkategorie: 0 - Benennung: Luft- und Kriechstrecken zwischen den Stromkreisen - Normen/Bestimmungen: DIN EN 50178/VDE 0160 - Bemessungsstossspannung / Isolierung: 4 kV / Basisisolierung (Sichere Trennung, verstärkte Isolierung und 6 kV zwischen Eingangsstromkreis und Ausgangskontaktstrompfaden.) - Bemessungsisolationsspannung: 250 V - Verschmutzungsgrad: 2 - Überspannungskategorie: III - - Anschlussdaten: - Leiterquerschnitt starr min: 0,2 mm² - Leiterquerschnitt starr max: 2,5 mm² - Leiterquerschnitt flexibel min: 0,2 mm² - Leiterquerschnitt flexibel max: 2,5 mm² - Leiterquerschnitt AWG/kcmil min: 24 - Leiterquerschnitt AWG/kcmil max: 12 - Abisolierlänge: 7 mm - Schraubengewinde: M 3 - Anschlussart: Schraubanschluss

Dieses hochwertige Produkt aus der Kategorie Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung bietet optimale Zuverlässigkeit für anspruchsvolle Heimwerker und Profis gleichermaßen. Vergleichen Sie die EAN 4017918878085, um absolute Kompatibilität zu gewährleisten. Profitieren Sie bei LuConDa von schnellem Versand und erstklassigem Service.
