PHOENIX CONTACT DEUTSCHLAND PSR-SCP- 24UC/URM4/5X1/2X2/B 2981033
| Artikelnummer: | 13.088.926 |
| Hersteller: | PHOENIX CONTACT DEUTSCHLAND |
| Hersteller-Nr: | 2981033 |
| Typbezeichnung: | PSR-SCP- 24UC/URM4/5X1/2X2/B |
| EAN: | 4017918915513 |
| Bestelleinheit: | Stück |
| Inhaltseinheit: | Stück |
| Mengenstaffel: | 1 |
| Preis gilt für: | 1 |
| Verpackungsmenge: | 1 |
| Mindestbestellmenge: | 1 |
| Verfügbarkeit: | |
Artikelbeschreibung
Die Artikel von PHOENIX CONTACT DEUTSCHLAND, insbesondere das Modell PSR-SCP- 24UC/URM4/5X1/2X2/B, stehen für herausragende Langlebigkeit. PSR-SCP- 24UC/URM4/5X1/2X2/B Erweiterungsmodul - PSR-SCP- 24UC/URM4/5X1/2X2/B.
Detaillierte Produktinformationen:

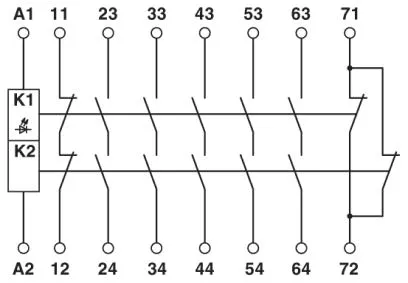

1-kanaliger Erweiterungs-Baustein, 5 Schließer, 1 Öffner, 1 Rückmeldestrompfad, steckbare Anschlussklemmen mit Schraubanschluss, Breite: 22,5 mm - - Eingangsdaten: - Eingangsnennspannung Un: 24 V AC/DC - Eingangsspannungsbereich bezogen auf Un: 0,8 ... 1,1 - Typischer Eingangsstrom bei Un: 92 mA - Ansprechzeit typisch: 20 ms - Rückfallzeit typisch: 20 ms - - Ausgangsdaten: - Kontaktausführung: 5 Freigabestrompfade, 1 Meldestrompfad, 1 Rückmeldestrompfad - Kontaktmaterial: AgSnO2, + 0,2 µm Au - Schaltspannung maximal: 250 V AC/DC - Schaltspannung minimal: 15 V AC/DC - Grenzdauerstrom: 6 A (Schließer) - Grenzdauerstrom: 3 A (Öffner) - Einschaltstrom maximal: 6 A (Schließer) - Einschaltstrom maximal: 3 A (Öffner) - Einschaltstrom minimal: 25 mA - Quadr. Summenstrom: 72 A^2 (Ith^2 = I1^2 + I2^2 + ... + I5^2) - Abschaltleistung (ohmsche Last) maximal: 144 W (24 V DC, ¿ = 0 ms, Öffnerkontakt 11/12, 71/72: 72 W) - Abschaltleistung (ohmsche Last) maximal: 288 W (48 V DC, ¿ = 0 ms, Öffnerkontakt 11/12, 71/72: 144 W) - Abschaltleistung (ohmsche Last) maximal: 110 W (110 V DC, ¿ = 0 ms) - Abschaltleistung (ohmsche Last) maximal: 88 W (220 V DC, ¿ = 0 ms) - Abschaltleistung (ohmsche Last) maximal: 1500 VA (250 V AC, ¿ = 0 ms, Öffnerkontakt 11/12, 71/72: 750 VA) - Abschaltleistung (induktive Last) maximal: 42 W (24 V DC, ¿ = 40 ms) - Abschaltleistung (induktive Last) maximal: 42 W (48 V DC, ¿ = 40 ms) - Abschaltleistung (induktive Last) maximal: 42 W (110 V DC, ¿ = 40 ms) - Abschaltleistung (induktive Last) maximal: 42 W (220 V DC, ¿ = 40 ms) - Schaltleistung minimal: 0,4 W - Ausgangssicherung: 6 A flink - Ausgangssicherung: 4 A Sicherungsautomat C - - Allgemeine Daten: - Länge: 99 mm - Breite: 22,5 mm - Höhe: 114,5 mm - Umgebungstemperatur (Betrieb): -20 °C ... 55 °C - Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C - Lebensdauer mechanisch: ca. 10^7 Schaltspiele - Einbaulage: beliebig - Kategorie nach EN 954-1: 4 - Stopkategorie: 0 - Benennung: Luft- und Kriechstrecken zwischen den Stromkreisen - Normen/Bestimmungen: DIN EN 50178/VDE 0160 - Bemessungsstossspannung / Isolierung: 4 kV / Basisisolierung (Sichere Trennung, verstärkte Isolierung und 6 kV zwischen A1/A2, 11/12, 23/24, 71/72 und 33/34, 43/44, 53/54, 63/64.) - Bemessungsisolationsspannung: 250 V - Verschmutzungsgrad: 2 - Überspannungskategorie: III - - Anschlussdaten: - Leiterquerschnitt starr min: 0,2 mm^2 - Leiterquerschnitt starr max: 2,5 mm^2 - Leiterquerschnitt flexibel min: 0,2 mm^2 - Leiterquerschnitt flexibel max: 2,5 mm^2 - Leiterquerschnitt AWG/kcmil min: 24 - Leiterquerschnitt AWG/kcmil max: 12 - Abisolierlänge: 7 mm - Schraubengewinde: M 3 - Anschlussart: Schraubanschluss
Finden Sie bei uns genau das richtige Bauteil für Ihre Sparte (Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung). Mit der EAN 4017918915513 ist die Identifikation kinderleicht. LuConDa liefert Ihnen dieses Produkt schnell und zuverlässig direkt nach Hause oder in die Werkstatt.
Technische Daten
| Tiefe | 114,5 Millimeter |
| Höhe | 99 Millimeter |
| Breite | 22,5 Millimeter |
| Tragschienenmontage möglich | Ja |
| Spannungsart zur Betätigung | DC |
| Performance Level nach EN ISO 13849-1 | Level e |
| Mit abnehmbaren Klemmen | Ja |
| Mit Zulassung nach UL | Ja |
| Mit Zulassung für BG BIA | Ja |
| Mit TÜV-Zulassung | Ja |
| Mit Starteingang | Nein |
| Mit Rückführkreis | Nein |
| Mit Mutingfunktion | Nein |
| Kategorie nach EN 954-1 | 4 |
| Geeignet zur Überwachung von taktilen Sensoren | Nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinric | Nein |
| Geeignet zur Überwachung von Ventilen | Nein |
| Geeignet zur Überwachung von Positionsschaltern | Nein |
| Geeignet zur Überwachung von Näherungsschaltern | Nein |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | Nein |
| Geeignet zur Überwachung von Magnetschaltern | Nein |
| Geeignet für Sicherheitsfunktionen | Ja |
| Bemessungssteuerspeisespannung Us bei DC | 24 Volt |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 Volt |
| Auswertung der Eingänge | ein- und zweikanalig |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausführung | Erweiterungsgerät |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kont | 5 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbeha | 1 |
| Ansprechverzögerungszeit | 0,02 Sekunde |
| Zolltarifnummer | 85371099 |
| Ursprungsland | Deutschland |
| Befestigungsart, Tragschienenmontage | YES - |
| EF007498 | 0 - |
| EF008242 | AC/DC - |
| Sicherheitstyp gemäß IEC 61496-1 | 1 - |
| EF009889 | 3 - |
| EF007399 | EV010982 - |
| Abnehmbare Klemmen | YES - |
| Zulassung nach UL | YES - |
| Zulassung nach BG BIA | NO - |
| EFDE0031 | YES - |
| Starteingang | NO - |
| Rückführkreis | NO - |
| Muting möglich | NO - |
| EF006782 | ohne - |
| EF007271 | NO - |
| EF007269 | NO - |
| EF007272 | NO - |
| EF007270 | NO - |
| EF007267 | NO - |
| EF007268 | NO - |
| EF007266 | NO - |
| Geeignet für Sicherheitsfunktionen | YES - |
| EF008245 | EV009207 - |
| Ausführung des elektrischen Anschlusses | Schraubanschluss - |
| Ausführung | EV009232 - |
| Ausgänge, sicher, verzögert, kontaktbehaftet | 0 - |
| Ausgänge, sicher, verzögert, Halbleiter | 0 - |
| Ausgänge, sicher, unverzögert, kontaktbehaftet | 0 - |
| Ausgänge, sicher, unverzögert, Halbleiter | 0 - |
| Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0 - |
| Ausgänge, Meldefunktion, verzögert, Halbleiter | 0 - |
| Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 0 - |
| Ausgänge, Meldefunktion, unverzögert, Halbleiter | 0 - |
| Zulassung nach TÜV | YES - |
Hersteller
Phoenix Contact GmbH & Co. KG
Flachsmarktstraße 8
32825, Blomberg, DE
E-Mail: info@phoenixcontact.de
Web: https://www.phoenixcontact.com/de-de/
Sicherheitshinweise
Industriekomponente / Elektroartikel. Installation und Wartung ausschließlich durch qualifiziertes Fachpersonal unter Beachtung der geltenden VDE-Richtlinien. Vor Feuchtigkeit schützen.
