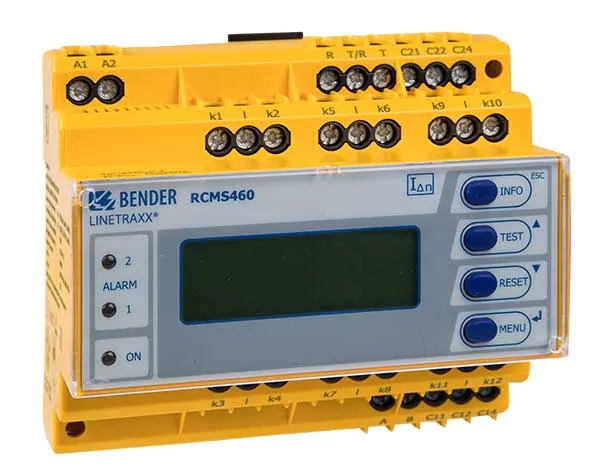

Bender RCMS460-D4-2 B94053010

Artikelbeschreibung

Ihre Lösung für höchste Ansprüche: Der Artikel RCMS460-D4-2 von Bender. RCMS460-D4-2 DIFFERENZSTROMAUSWERTEGERÄT.

Detaillierte Produktinformationen:
LINETRAXX® RCMS460-D/-L ? RCMS490-D/-L

Produktbeschreibung RCMS460-D?/-L? und RCMS490-D?/-L?

Das Differenzstrom-Überwachungssystem (RCMS-System) besteht aus einem oder mehreren Differenzstrom-Überwachungsgeräten RCMS460-D/-L oder RCMS490-D/-L, die über die dazugehörigen Messstromwandler Fehler-, Differenz- und Betriebsströme in geerdeten
Stromversorgungen erfassen und auswerten können. Die maximale Spannung des überwachten Netzes ist von der Nennisolationsspannung der eingesetzten Messstromwandler bei Stromschienensystemen bzw. der durchgeführten Kabel oder Leitungen abhängig. Für eine allstromsensitive Messwerterfassung (nach IEC/TR 60755: Typ B) sind die geschlossenen Messstromwandler der Serie W?AB erforderlich. Für jeweils 6 Messstromwandler der Serie W?AB wird ein Netzgerät AN420 oder AN110 benötigt. Für Wechsel- und Pulsströme (nach IEC/TR 60755: Typ A) werden die Messstromwandler der Serien W? (geschlossen), WR? (rechteckig), WS? (teilbar) und WF? (flexibel) eingesetzt. Die verschiedenen Messstromwandler können in beliebiger Kombination an die Messkanäle der Überwachungsgeräte angeschlossen werden. Jedes RCMS460-D/-L und RCMS490-D/-L verfügt über 12 Messkanäle. Insgesamt können bis zu 90 Differenzstrom-Überwachungsgeräte über BMS-Bus (RS-485-Schnittstelle mit BMS-Protokoll) verbunden und so bis zu 1080 Messkanäle (Abgänge) überwacht werden. Für die Anwendung im Personen-, Brand- und Anlagenschutz kann das Frequenzverhalten entsprechend eingestellt werden. Die gemessenen Ströme können auf harmonische Oberschwingungen analysiert werden.

Anwendungsgebiete

? Differenz-, Fehler- und Nennströme von Verbrauchern und Anlagen im Frequenzbereich 0?2000 Hz (Messstromwandler W?AB), 42?2000 Hz (Messstromwandler W?, WR?, WS?, WF?) messen und auswerten
? Überwachung von brandgefährlichen Strömen in feuergefährdeten Betriebsstätten
? EMV-Überwachung von TN-S-Systemen auf ?vagabundierende? Ströme und zusätzliche N-PE-Brücken
? Überwachung von N-Leitern auf Überlastung durch harmonische Oberschwingungen
? Überwachung von PE- und PA-Leitern auf Stromfreiheit
? Überwachung der Differenzströme ortsfester elektrischer Anlagen und Betriebsmittel zur Ermittlung praxisgerechter Prüffristen nach der Unfallverhütungsvorschrift BGV A3 und der Betriebssicherheitsverordnung BetrSichV.
? Personen- und Brandschutz durch schnelle Abschaltung
? Überwachung von Digitaleingängen

Funktionsbeschreibung

Die Ströme werden als Effektivwerte (True RMS) im Frequenzbereich von 0 (42)?2000 Hz erfasst und ausgewertet. Alle Kanäle werden gleichzeitig abgefragt, so dass die maximale Abfragezeit für alle Kanäle beim Überschreiten des 1-fachen Ansprechwertes ? 180 ms
und beim Überschreiten des 5-fachen Ansprechwertes ? 30 ms liegt. Die aktuellen Stromwerte aller Kanäle werden auf dem LC-Display als Balkendiagramm angezeigt. Wird einer der beiden eingestellten Ansprechwerte unter- bzw. überschritten, startet die Ansprechverzögerung ton. Nach Ablauf der Ansprechverzögerung schalten dieSammelalarmrelais ?K1/K2? und die Alarm-LEDs 1/2 leuchten auf. Durch zwei getrennt einstellbare Ansprechwerte/Sammelalarmrelais kann zwischen einer ?Vorwarnung? und ?Alarm? unterschieden werden. Der oder die fehlerbehafteten Kanäle und der jeweilige Messwert werden auf dem LC-Display angezeigt. Über- oder unterschreitet der Strom den Rückfallwert (Ansprechwert zuzüglich Hysterese) startet die Rückfallverzögerung toff. Nach Ablauf schalten die Sammelalarmrelais wieder in die Ausgangslage zurück. Ist die Fehlerspeicherung aktiviert, bleiben die Sammelalarmrelais in Alarmstellung, bis die Reset-Taste betätigt oder über den BMS-Bus ein Reset-Befehl gesendet wurde. Mit der Test-Taste kann die Gerätefunktion geprüft werden. Die Geräteparametrierung erfolgt über das LC-Display und die frontseitigen Bedientasten eines der angeschlossenen RCMS?-D-Geräte
oder über angeschlossene Tableaus und Protokollumsetzer (z.B. COM465IP). Mit der einstellbaren Preset-Funktion können die Ansprechwerte aller Kanäle voreingestellt werden. Dabei wird für jeden Kanal der aktuelle Messwert berücksichtigt.


Ausgelegt auf die specifichen Anforderungen im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung, bietet dieses Bauteil (EAN des jeweiligen Herstellers) maximale Sicherheit. Bei LuConDa finden Heimwerker und Industrie-Kunden dieses und viele weitere Produkte für die zügige Umsetzung ihrer Projekte.
