Doepke DRCM 1 A 09340250

Artikelbeschreibung

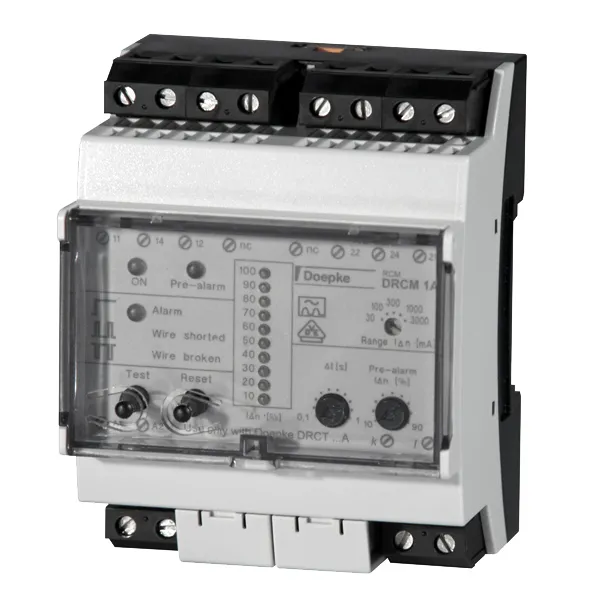

Qualität, die überzeugt: Das Produkt DRCM 1 A des renommierten Herstellers Doepke aus der Kategorie Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung. DRCM 1 A Differenzstromüberwachungsgerät Typ A, 85 V - 264 V AC, 50 Hz - 60 Hz.

Detaillierte Produktinformationen:

RCM ("Residual Current Monitors", Differenzstromüberwachungsgeräte) ermöglichen in Kombination mit separaten Differenzstromwandlern die Überwachung der Isolation zwischen aktiven Leitern und Erde. Im Gegensatz zu modularen Fehlerstromschutzgeräten (MRCD) oder Fehlerstromschutzschaltern (RCCB) werden sie dort eingesetzt, wo das Abschalten der Anlage nicht möglich oder nicht erwünscht ist. Somit dienen sie allein der Überwachung bzw. Meldung von Differenzströmen und sind somit für die vorbeugende Instandhaltung geeignet. Sie sind nicht zur Realisierung der Schutzmaßnahme "Schutz durch automatische Abschaltung der Stromversorgung" gemäß DIN VDE 0100-410 geeignet.Differenzstrommonitore der Baureihe DRCM zeichnen sich durch eine Vielzahl verwendbarer Summenstromwandler - und damit auch Leiterquerschnitte bzw. Bemessungsströme - aus. Sie verfügen über jeweils einen Wechsler und eine LED für den Vor- und den Hauptalarm. Die Balkenanzeige stellt sowohl den aktuellen Differenzstrom, als auch den eingestellten Wert für den Voralarm dar. Die Geräte verfügen über zwei Ansprechschwellen. Die Ansprechschwelle für die Voralarmierung (Pre-alarm) lässt sich von 10 % bis 90 % der Ansprechschwelle des Alarms einstellen. Der eingestellte Wert für die Voralarmschwelle wird als kontinuierlich leuchtende LED auf der Balkenanzeige angezeigt. Die Meldung des Alarms erfolgt bei einer fest definierten Ansprechschwelle. Die Höhe des augenblicklichen Differenzstroms, die Ansprechschwelle des Voralarms sowie die Überschreitung der Ansprechschwellen können an einer 10-fach-LED-Anzeige auf der Gehäusefront an den Geräten abgelesen werden. Eine fehlerhafte Verbindung zum externen Differenzstromwandler wird unverzüglich durch einen Blinkcode der Alarm-LED und Aktivierung der Meldekontakte angezeigt. Die einstellbare Ansprechverzögerung im Bereich von 0,1 s bis 1 s (in Schritten von 100 ms) ermöglicht es, ein Ansprechen auf kurzzeitige Differenzstromimpulse, z. B. in Folge von Blitzeinschlägen und Schaltüberspannungen, zu vermeiden. Dadurch lässt sich ebenfalls eine Selektivität von in Reihe geschalteten Geräten erreichen, wodurch die Fehlerlokalisierung vereinfacht wird. Zwei unabhängige, potenzialfreie Wechslerkontakte bieten die Möglichkeit zur Weiterleitung der Alarmierung an optionale Meldepanels, Meldeleuchten, akustische Meldegeräte, Touchpanels, SPS usw.Monitore mit der Differenzstromcharakteristik A erkennen sinusförmige Wechsel- und pulsierende Gleichfehlerströme.Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz oder 60 Hz ausgelegt.Eigenschaften: VDE-zertifiziert (DIN EN 62020)geeignet zur Erfassung von Differenzströmen der Differenzstromcharakteristik Typ Aüberwachter Frequenzbereich 50 - 60 HzNenn-Ansprechdifferenzstrom in fünf Stufen einstellbar (30, 100, 300, 1000 und 3000 mA)Differenzstromwandler mit Innendurchmesser von 20, 30, 35, 70, 105, 140 und 210 mm verfügbarBemessungsströme bis 400 ABemessungsspannung des überwachten Stromkreises bis 690 Vfest definierte Ansprechschwelle des Alarms zwischen 75 % bis 100 % des eingestellten Nenn-Ansprechdifferenzstroms (I n)einstellbare VoralarmschwelleAlarmrelais mit zwei potenzialfreien Wechslerkontakten (230 V AC / 5 A)Selektivität in zehn Stufen einstellbar (0,1 s bis 1 s in Schritten von 100 ms)hilfsspannungsabhängigkompaktes, robustes Kunststoffgehäuseeinfache MontageMontageart: Schnellbefestigung auf TragschieneEinbaulage beliebigEinsatzgebiete: Das Überwachungsgerät eignet sich für den Einsatz in Stromversorgungen von Zweckbauten und Industrieanlagen mit TN-S-, TN-C-S-Netzen und IT-Netzen, z. B. in Serverräumen von Rechenzentren, in Laboratorien, in der Automobilindustrie und in Zusammenhang mit Klimaanlagen, Druckereimaschinen und Verpackungsmaschinen.Ausgeschlossen ist der Einsatz in TN-C-Netzen und Gleichstromnetzen sowie die Überwachung von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können.Hinweise: RCM sind nicht geeignet für die Grundschutzmaßnahme "Schutz durch automatische Abschaltung der Stromversorgung" gemäß DIN VDE 0100-410 (ein RCM ersetzt kein RCD). Die Erfassung der Differenzströme des Typs A erfolgt getrennt durch separat erhältliche externe Differenzstromwandler der Serie DCT A. An einer Auswerteeinheit darf maximal ein Wandler betrieben werden. Wenn Differenzströme mit Frequenzen  50/60 Hz zu erwarten sind (mehrphasig betriebene elektronische Betriebsmittel wie z. B. Frequenzumrichter), kann die korrekte Anzeige und Meldung eines 50-/60-Hz-Differenzstromes nicht gewährleistet werden. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Differenzstrommonitore der Baureihe DRCM Typ B+.

Verlassen Sie sich auf passgenaue Verarbeitung (EAN: 4014712199538). Sichern Sie sich diesen Artikel bei LuConDa und profitieren Sie von unserem exzellenten Preis-Leistungs-Verhältnis für jedermann.
