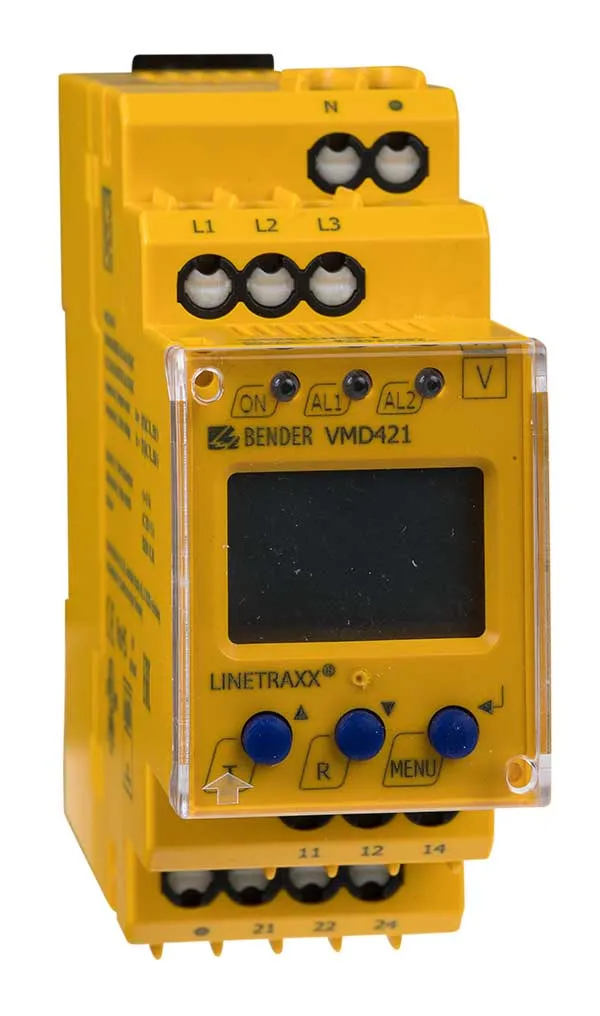

LINETRAXX® VMD421H

Produktbeschreibung

Die multifunktionalen Spannungsrelais VMD421H überwachen Frequenzen, Unterspannungen, Überspannungen und die Spannung zwischen zwei Schwellwerten (Fensterfunktion) in 3(N)AC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z. B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw. Die Ausführung VMD421H entnimmt die Versorgungsspannung dem zu überwachenden System und hat einen internen Energiespeicher.

Beispielhafte Applikationen

? Überwachung von spannungsempfindlichen Maschinen und Anlagen
? Ein- und Ausschalten von Anlagen ab einer gewissen Spannung
? Überwachung von Not- bzw. Ersatzstromversorgungen
? Überwachung der Anschlussspannung ortsveränderlicher Verbraucher
? Schutz von Drehstrommotoren gegen Phasenausfall und Phasenumbruch
? Schutz von Transformatoren durch Erkennen von asymmetrischer Belastung

Funktionsbeschreibung

Nach Anlegen der Versorgungsspannung startet die Anlaufverzögerung ?t?. Während dieser Zeit haben Änderungen der gemessenen Spannung und Frequenz keinen Einfluss auf den Schaltzustand der Alarmrelais. Die Geräte haben zwei getrennt einstellbare Messkanäle (Über-/Unterspannung). Wenn die Messgröße den Ansprechwert überschreitet (?Alarm 1?) bzw. unterschreitet (?Alarm 2?)
starten die eingestellten Ansprechverzögerungen ?ton1/2?. Nach Ablauf der Ansprechverzögerung schalten die Alarmrelais und die Alarm-LEDs leuchten. Unter- bzw. überschreitet die Messgröße nach dem Schalten der Alarmrelais den Rückfallwert (Ansprechwert zuzüglich Hysterese) startet die eingestellte Rückfallverzögerung ?toff?. Nach Ablauf von ?toff? schalten die Alarmrelais in die Ausgangslage zurück. Ist die Fehlerspeicherung aktiviert, bleiben
die Alarmrelais in Alarmstellung, bis die Reset-Taste betätigt wird. Wenn das Fehlerspeicherverhalten ?con? gewählt wurde, werden die Alarm-LEDs und Relais nach Spannungswiederkehr wieder in den Zustand vor Spannungsausfall gesetzt.

Energiespeicher

Bei der Ausführung VMD421H sind die Verzögerungszeiten auch bei totalem Ausfall des überwachten Systems innerhalb der Energiespeicherzeit wirksam. Bei aktiviertem
Fehlerspeicher werden die Alarm-LEDs und Relais nach Spannungswiederkehr wieder in den Zustand vor Spannungsausfall gesetzt.

Preset - Funktion

Nach dem ersten Einschalten des Gerätes wird die Netznennspannung ermittelt (PrE run) und die Ansprechwerte für Über- und Unterspannung sowie Unter- und Überfrequenz automatisch voreingestellt. Wird keine Spannung innerhalb eines Netznennspannungsbereiches ermittelt (PrE run), dann werden die Ansprechwerte auf den minimalen bzw. maximalen Wert eingestellt. Zur Information wird dann im Display ?AL not SET? eingeblendet. Solange keine Taste betätigt wird, wird zyklisch nach einer Netznennspannung gesucht (PrE run). Wird eine Taste betätigt, so wird die Suche abgebrochen, die Meldung ?AL not SET? erscheint nicht mehr. Die Ansprechwerte müssen dann im Menü auf die gewünschten Werte eingestellt werden. Beim Aktivieren der Frequenzüberwachung wird ebenfalls die automatische Voreinstellung der Frequenz übernommen.
