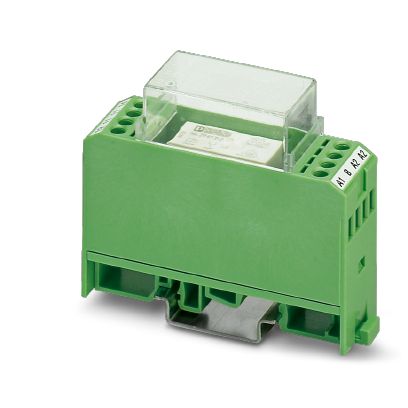

Phoenix Contact EMG 22-REL/KSR-G 24/TRN35 2952350

Artikelbeschreibung

Ihre Lösung für höchste Ansprüche: Der Artikel EMG 22-REL/KSR-G 24/TRN35 von Phoenix Contact. EMG 22-REL/KSR-G 24/TRN35 Hybridrelais - EMG 22-REL/KSR-G 24/TRN35.

Detaillierte Produktinformationen:

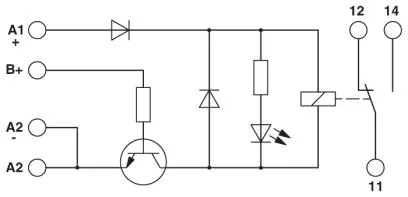

Relais-Modul, mit Kleinschaltrelais, mit integrierter NPN-Transistor- Ansteuerung, für niedrige Steuerströme, Kontakt (AgCdO): mittlere bis große Leistungen, 1 Wechsler, Eingangsspannung 24 V DC, Erregerseite: - Eingangsnennspannung Un: 24 V DC - Nenneingangsstrom bei Un: 21 mA - Steuerspannung minimal: 15 V DC - Steuerspannung maximal: 35 V DC - Steuerstrom minimal: 0,5 mA - Steuerstrom maximal: 1 mA - Ansprechzeit typisch: 9 ms - Rückfallzeit typisch: 10 ms - Betriebsspannungsanzeige: ja - Schutzbenennung: Freilauf, Verpolschutz - Schutzschaltung/-Bauteil: Freilaufdiode, Verpolschutzdiode, Kontaktseite: - Kontaktausführung: Einfachkontakt, 1 Wechsler - Kontaktmaterial: Silbercadmiumoxyd (AgCdO) - Schaltspannung maximal: 250 V AC/DC - Einschaltstrom maximal: 8 A - Grenzdauerstrom: 5 A - Abschaltleistung (ohmsche Last) maximal: 120 W (bei 24 V DC) - Abschaltleistung (ohmsche Last) maximal: 60 W (bei 48 V DC) - Abschaltleistung (ohmsche Last) maximal: 50 W (bei 60 V DC) - Abschaltleistung (ohmsche Last) maximal: 50 W (bei 110 V DC) - Abschaltleistung (ohmsche Last) maximal: 65 W (bei 220 V DC) - Abschaltleistung (ohmsche Last) maximal: 1250 VA (bei 250 V AC), Allgemeine Daten: - Länge: 75 mm - Höhe: 62,5 mm - Breite: 22,5 mm - Prüfspannung Relaiswicklung/Relaiskontakt: 4 kV AC - Umgebungstemperatur (Betrieb): -20 °C ... 50 °C - Betriebsart: 100 % ED - Lebensdauer mechanisch: ca. 2 x 10^7 Schaltspiele - Normen/Bestimmungen: IEC 60664/IEC 60664 A/DIN VDE 0110, Verschmutzungsgrad 2, Überspannungskategorie III, DIN VDE 0109-11: 1987-12, Entwurf - Normen/Bestimmungen: DIN VDE 0160, IEC 60255/DIN VDE 0435 (in relevanten Teilen), Anschlussdaten: - Anschlussart: Schraubanschluss - Leiterquerschnitt starr min: 0,2 mm² - Leiterquerschnitt starr max: 4 mm² - Leiterquerschnitt flexibel min: 0,2 mm² - Leiterquerschnitt flexibel max: 2,5 mm² - Leiterquerschnitt AWG/kcmil min: 24 - Leiterquerschnitt AWG/kcmil max: 12 - Abisolierlänge: 8 mm - Schraubengewinde: M 3

Ausgelegt auf die specifichen Anforderungen im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung, bietet dieses Bauteil (EAN 4017918084455) maximale Sicherheit. Bei LuConDa finden Heimwerker und Industrie-Kunden dieses und viele weitere Produkte für die zügige Umsetzung ihrer Projekte.
