Siemens 3RF2330-1AA24
| Artikelnummer: | 20.366.815B |
| Hersteller: | Siemens |
| Hersteller-Nr: | 3RF2330-1AA24 |
| Typbezeichnung: | 3RF2330-1AA24 |
| EAN: | 4011209572881 |
| Bestelleinheit: | Stück |
| Inhaltseinheit: | Stück |
| Mengenstaffel: | 1 |
| Preis gilt für: | 1 |
| Verpackungsmenge: | 1 |
| Mindestbestellmenge: | 1 |
| Verfügbarkeit: |
Artikelbeschreibung

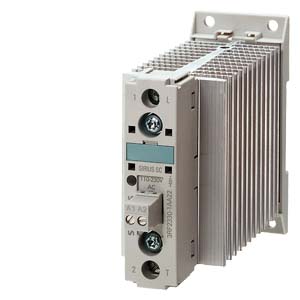

Optimieren Sie Ihre Instandhaltung oder private Renovierung mit dem Artikel 3RF2330-1AA24 von Siemens. Halbleiterschütz 3RF2, 1-ph. AC51 30A 48-460V/110-230V AC.
Detaillierte Produktinformationen:
Halbleiterschütz 1-phasig 3RF2 AC 51/ 30 A / 40 °C 48-460 V / 110-230 V AC Schraubanschluss
Dieses Modul aus dem Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung wurde für dauerhafte Belastungen konzipiert. Überprüfen Sie die Kompatibilität anhand der EAN 4011209572881. Bestellen Sie noch heute bei LuConDa – Ihrem Shop für Technik-Enthusiasten und Profis.
Technische Daten
| PDF-Datenblatt | PDF-Datenblatt PDF Datei |
| Produkt-Markenname | SIRIUS |
| Produkt-Bezeichnung | Halbleiterschütz |
| Produktfunktion | Kurzschlussfest mit B-Automat |
| Polzahl für Hauptstromkreis | 1 |
| Schutzart IP | IP20 |
| Hersteller-Artikelnummer _1 des bestellbaren | -25 ... +60 °C |
| - | -55 ... +80 °C |
| Aufstellungshöhe bei Höhe über NN maximal | 1 000 m |
| Schwingfestigkeit gemäß IEC 60068-2-6 | 2g |
| Schockfestigkeit gemäß IEC 60068-2-27 | 15g / 11 ms |
| Betriebsmittelkennzeichen gemäß DIN 40719 | K |
| Betriebsmittelkennzeichen gemäß DIN EN 61346-2 | Q 1 000 |
| Anzahl der Öffner für Hilfskontakte | 0 |
| Anzahl der Schließer für Hilfskontakte | 0 15g / 11 ms |
| Anzahl der Wechsler für Hilfskontakte | 0 |
| Betriebsmittelkennzeichen gemäß DIN 40719 | 1 |
| Anzahl der Öffner für Hauptkontakte | 0 Q |
| - | 500 mA |
| - | 20 A |
| - | 13,2 A |
| Derating-Temperatur | 40 °C |
| Verlustleistung [W] gesamt typisch | 20 W |
| Sperrstrom des Thyristors | 10 mA |
| Sperrspannung am Thyristor für Hauptkontakte | 800 V |
| Spannungssteilheit am Thyristor für Hauptkontakte | 1 000 V/µs |
| Stoßstromfestigkeit Bemessungswert | 1 150 A |
| I2t-Wert maximal | 6 600 A²·s |
| Betriebsspannung bei AC - | 24 ... 230 V |
| Betriebsspannung bei AC - | 24 ... 230 V |
| bei AC - | 20 ... 253 V |
| bei AC - | 20 ... 253 V |
| Betriebsfrequenz Bemessungswert | 50 ... 60 Hz |
| Isolationsspannung Bemessungswert | 600 V |
| Steuerspeisespannungsfrequenz - | 50 Hz |
| Steuerspeisespannungsfrequenz - | 60 Hz |
| Spannungsart der Steuerspeisespannung | AC |
| Steuerspeisespannung 1 - | 110 V |
| Steuerspeisespannung 1 - | 230 V |
| Steuerspeisespannung 1 - | 110 Hz |
| Steuerspeisespannung 1 - | 230 Hz |
| - | 90 V |
| - | 40 V |
| - | 40 V |
| symmetrische Toleranz der Netzfrequenz | 5 Hz |
| Steuerstrom - | 2 V |
| Steuerstrom - | 15 V |
| Befestigungsart | Schraub- und Schnappbefestigung auf Hutschiene 35 mm |
| Befestigungsart Reiheneinbau | Ja |
| Ausführung des Gewindes der Schraube zur | M4 |
| Anzugsdrehmoment der Schraube zur Befestigung | 1,5 N·m |
| Breite | 22,5 mm |
| Höhe | 100 mm |
| Tiefe | 140,5 mm |
| Ausführung des elektrischen Anschlusses für | Federzuganschluss |
| Hauptkontakte - eindrähtig | 2x (0,5 ... 2,5 mm²) |
| Hauptkontakte - mit Aderendbearbeitung | 2x (0,5 ... 1,5 mm²) |
| Hauptkontakte - ohne Aderendbearbeitung | 2x (0,5 ... 2,5 mm²) |
| - für Hauptkontakte | 2x (18 ... 14) |
| - für Hilfs- und Steuerkontakte | 1x (AWG 20 ... 12) |
| und Steuerkontakte - eindrähtig | 0,5 ... 1,5 mm² |
