Name: Siemens 3RF2320-2DA22
Brand: Siemens
SKU: 9366751B
Price: 1327.41 EUR
Availability: OutOfStock
Rating: 4.8 (20 reviews)

Siemens 3RF2320-2DA22

Artikelnummer:20.366.751B
Hersteller:Siemens
Hersteller-Nr:3RF2320-2DA22
Typbezeichnung:3RF2320-2DA22
EAN:4011209572669
Bestelleinheit:Stück
Inhaltseinheit:Stück
Mengenstaffel:1
Preis gilt für:1
Verpackungsmenge:1
Mindestbestellmenge:1
Verfügbarkeit: nicht auf Lager - bitte anfragen.

83,12 €

pro 1 Stück

inkl. gesetzl. MwSt.,

zzgl. Versandkosten

Produkt

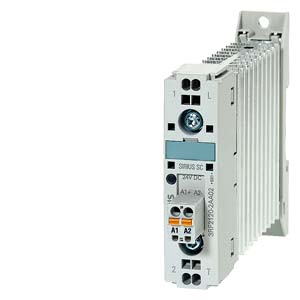

Siemens 3RF2320-2DA22

Halbleiterschütz 3RF2, 1-ph. AC51 20A 24-230V/110-230V AC kurzschlussfest

Technische Daten

Hersteller:Siemens
Produkt Typ:3RF2320-2DA22
Hersteller Artikelnummer:3RF2320-2DA22
EAN:4011209572669
PDF-Datenblatt PDF-Datenblatt PDF Datei
Produkt-Markenname SIRIUS
Produkt-Bezeichnung Halbleiterschütz
Produktfunktion Kurzschlussfest mit B-Automat
Polzahl für Hauptstromkreis 1
Schutzart IP IP20
Umgebungstemperatur - -25 ... +60 °C
Umgebungstemperatur - -55 ... +80 °C
Aufstellungshöhe bei Höhe über NN maximal 1 000 m
Schwingfestigkeit gemäß IEC 60068-2-6 2g
Schockfestigkeit gemäß IEC 60068-2-27 15g / 11 ms
Betriebsmittelkennzeichen gemäß DIN 40719 K
Betriebsmittelkennzeichen gemäß DIN EN 61346-2 Q
Anzahl der Öffner für Hilfskontakte 0
Anzahl der Schließer für Hilfskontakte 0
Anzahl der Wechsler für Hilfskontakte 0
Anzahl der Schließer für Hauptkontakte 1
Anzahl der Öffner für Hauptkontakte 0
Betriebsstrom - 500 mA
Betriebsstrom - 20 A
Betriebsstrom - 13,2 A
Derating-Temperatur 40 °C
Verlustleistung [W] gesamt typisch 20 W
Sperrstrom des Thyristors 10 mA
Sperrspannung am Thyristor für Hauptkontakte 800 V
Spannungssteilheit am Thyristor für Hauptkontakte 1 000 V/µs
Stoßstromfestigkeit Bemessungswert 1 150 A
I2t-Wert maximal 6 600 A²·s
Betriebsspannung bei AC - 24 ... 230 V
Betriebsspannung bei AC - 24 ... 230 V
bei AC - 20 ... 253 V
bei AC - 20 ... 253 V
Betriebsfrequenz Bemessungswert 50 ... 60 Hz
Isolationsspannung Bemessungswert 600 V
Steuerspeisespannungsfrequenz - 50 Hz
Steuerspeisespannungsfrequenz - 60 Hz
Spannungsart der Steuerspeisespannung AC
Steuerspeisespannung 1 - 110 V
Steuerspeisespannung 1 - 230 V
Steuerspeisespannung 1 - 110 V
Steuerspeisespannung 1 - 230 V
Steuerspeisespannung - 90 V
Steuerspeisespannung - 40 V
Steuerspeisespannung - 40 V
symmetrische Toleranz der Netzfrequenz 5 Hz
Steuerstrom - 2 mA
Steuerstrom - 15 mA
Befestigungsart Schraub- und Schnappbefestigung auf Hutschiene 35 mm
Befestigungsart Reiheneinbau Ja
Ausführung des Gewindes der Schraube zur M4
Anzugsdrehmoment der Schraube zur Befestigung 1,5 N·m
Breite 22,5 mm
Höhe 100 mm
Tiefe 140,5 mm
Ausführung des elektrischen Anschlusses für Federzuganschluss
Hauptkontakte - eindrähtig 2x (0,5 ... 2,5 mm²)
Hauptkontakte - mit Aderendbearbeitung 2x (0,5 ... 1,5 mm²)
Hauptkontakte - ohne Aderendbearbeitung 2x (0,5 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte - für Hauptkontakte 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte - für Hilfs- und Steuerkontakte 1x (AWG 20 ... 12)
und Steuerkontakte - eindrähtig 0,5 ... 1,5 mm²
