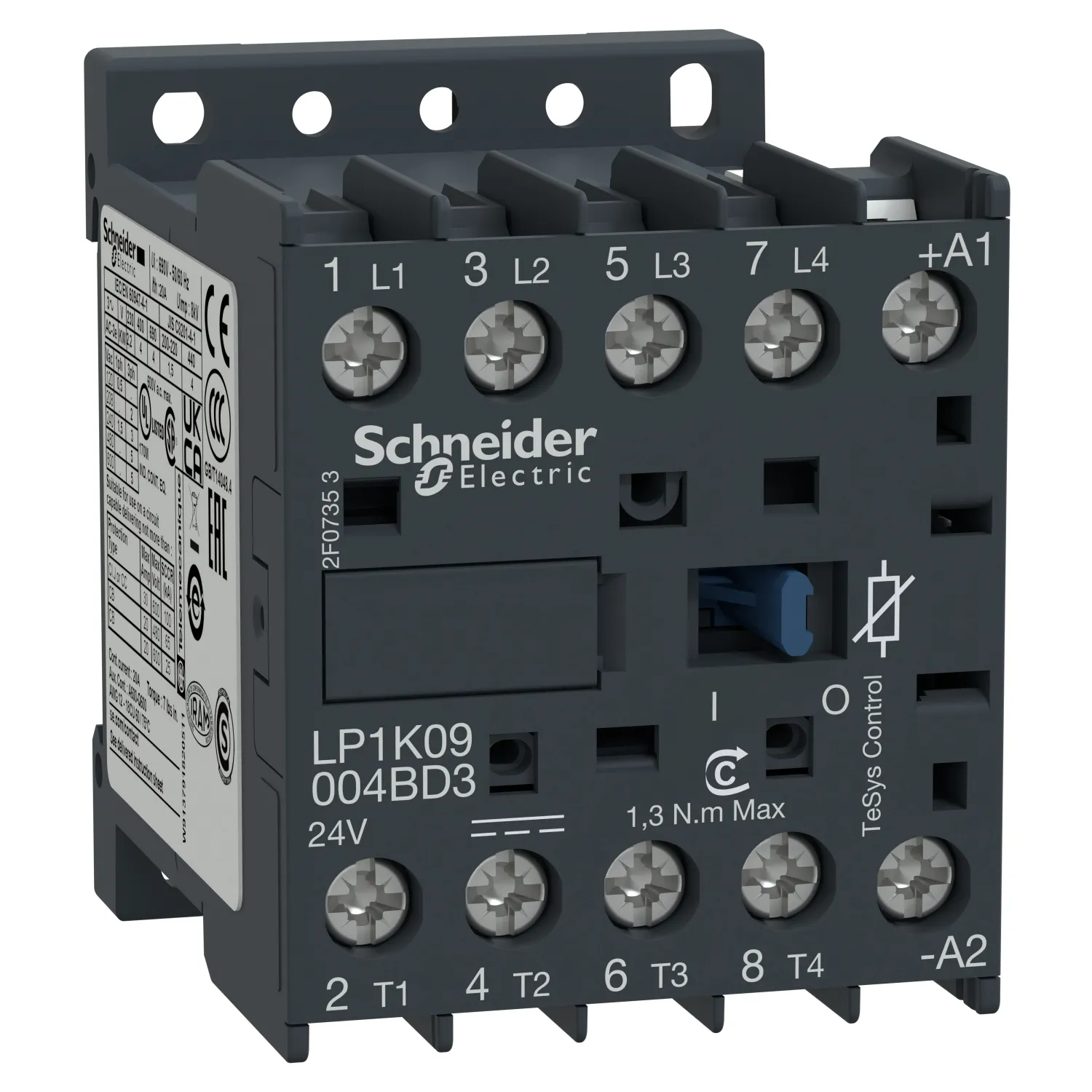

Schneider Electric LP1K09004BD3

Artikelbeschreibung

Qualität, die überzeugt: Das Produkt LP1K09004BD3 des renommierten Herstellers Schneider Electric aus der Kategorie Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung. LP1K09004BD3 Leistungsschütz, 4p, 9A/AC1, 24V DC.

Detaillierte Produktinformationen:

Leistungsschütz, 4p, 9A/AC1, 24V DC. Produktbereich: TeSys K - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LP1K - Anwendung des Schützes: Widerstandslast - Nutzungskategorie: AC-1 - Beschreibung der Pole: 4P - Zus. des Polkontakts: 4 NO - Nennbetriebsstrom Ie: 16 A (<= 70 °C) bei 690 V AC AC-1 für Hauptstromkreis, 20 A (<= 50 °C) bei <= 440 V AC AC-1 für Hauptstromkreis - Überspannungskategorie: III - Irms Nenneinschaltleistung: 110 A AC für Hauptstromkreis gemäß IEC 60947, 110 A AC für Hauptstromkreis gemäß NF C 63-110 - Nenn-Unterbrechungskapazität: 110 A bei 220...230 V gemäß IEC 60947, 110 A bei 380...400 V gemäß IEC 60947, 110 A bei 415 V gemäß IEC 60947, 110 A bei 440 V gemäß IEC 60947, 70 A bei 660...690 V gemäß IEC 60947, 80 A bei 500 V gemäß IEC 60947 - Nennkurzzeitstrom Icw: 20 A <= 50 °C >= 15 s Hauptstromkreis, 40 A <= 50 °C 3 min Hauptstromkreis, 45 A <= 50 °C 1 min Hauptstromkreis, 60 A <= 50 °C 30 s Hauptstromkreis, 80 A <= 50 °C 10 s Hauptstromkreis, 85 A <= 50 °C 5 s Hauptstromkreis, 90 A <= 50 °C 1 s Hauptstromkreis - zugehör. Sicherungsnennleist.: 25 A aM für Hauptstromkreis, 25 A gG bei <= 440 V für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis gemäß CSA C22.2 No 14, 600 V für Hauptstromkreis gemäß UL 508, 690 V für Hauptstromkreis gemäß IEC 60947-4-1 - Montagehalterung: Platte, Schiene - Normen: BS 5424, IEC 60947, NF C 63-110, VDE 0660 - Produktzertifizierungen: CSA, UL - Anschlüsse - Klemmen: Klemmen mit Schraubklemmung 1 Kabel 0.34...2.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Klemmen mit Schraubklemmung 1 Kabel 0.75...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Klemmen mit Schraubklemmung 1 Kabel 1.5...4 mm² - Kabelfestigkeit: fest, Klemmen mit Schraubklemmung 2 Kabel 0.34...1.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Klemmen mit Schraubklemmung 2 Kabel 0.75...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Klemmen mit Schraubklemmung 2 Kabel 1.5...4 mm² - Kabelfestigkeit: fest - Anzugsmoment: 1.3 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Flach Ø 6, 1.3 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Kreuz Nr. 2 - Ansprechzeit: 10 ms Spulen-Aberregung und NO-Öffnung, 30...40 ms Spulen-Erregung und NO-Schließung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 - mechanische Lebensdauer: 10 Mcycles. Ihr Nutzen: Kleinschütze 0,06-5,5 kW TeSys K bietet Ihnen eine komplette Reihe Kleinschütze mit einem optimalen Verhältnis von Leistung und Kompaktheit und einer nahtlosen Integration in Ihre Anwendungen.... Anwendungen: Die Schütze TeSys K wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt....

Verlassen Sie sich auf passgenaue Verarbeitung (EAN: 3389110495232). Sichern Sie sich diesen Artikel bei LuConDa und profitieren Sie von unserem exzellenten Preis-Leistungs-Verhältnis für jedermann.
