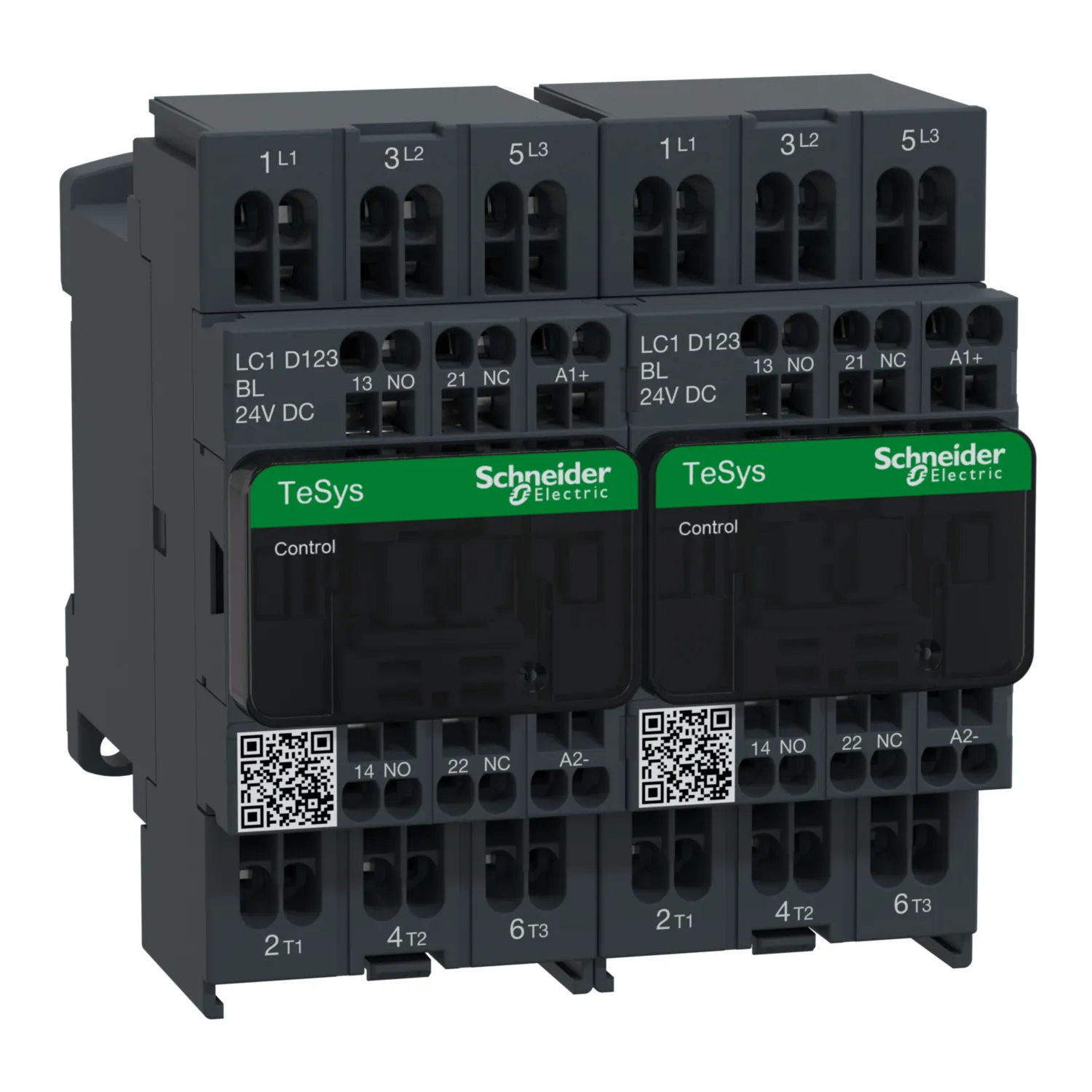

Schneider Electric LC2D123BL

Artikelbeschreibung

Ihre Lösung für höchste Ansprüche: Der Artikel LC2D123BL von Schneider Electric. LC2D123BL Wendeschützkombination, 3p+1S+1Ö, 5,5kW/400V/AC3, 12A, Spule 24V DC.

Detaillierte Produktinformationen:

Wendeschützkombination, 3p+1S+1Ö, 5,5kW/400V/AC3, 12A, Spule 24V DC. Produktbereich: TeSys D - Produkt oder Komponententyp: Wendeschütz - Kurzbezeichnung des Geräts: LC2D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Erläuterungen zum Gerät: vorgefertigt mit reversierender Leistungssammelschiene - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: <= 300 V DC für Hauptstromkreis, <= 690 V AC 25...400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 12 A (<= 60 °C) bei <= 440 V AC AC-3 für Hauptstromkreis, 16 A (<= 60 °C) bei <= 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 3 kW bei 220...230 V AC 50/60 Hz, 5,5 kW bei 380...400 V AC 50/60 Hz, 5,5 kW bei 415...440 V AC 50/60 Hz, 7,5 kW bei 660...690 V AC 50/60 Hz, 7.5 kW bei 500 V AC 50/60 Hz - Motorleistung (HP): 1 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 10 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 2 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 3 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor, 7.5 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei <= 60 °C für Signalschaltkreis, 16 A bei <= 60 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A bei 440 V für Hauptstromkreis gemäß IEC 60947, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 105 A <= 40 °C 10 s Hauptstromkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 210 A <= 40 °C 1 s Hauptstromkreis, 30 A <= 40 °C 10 min Hauptstromkreis, 61 A <= 40 °C 1 min Hauptstromkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreis gemäß IEC 60947-5-1, 25 A gG bei <= 690 V Koordination Typ 2 für Hauptstromkreis, 40 A gG bei <= 690 V Koordination Typ 1 für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis Zertifizierungen CSA, 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierungen CSA, 600 V für Signalschaltkreis Zertifizierungen UL, 690 V für Hauptstromkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-1 - elektrische Lebensdauer: 0.8 Mcycles 25 A AC-1 bei Ue <= 440 V, 2 Mcycles 12 A AC-3 bei Ue <= 440 V - Verlustleistung je Pol: 1.56 W AC-1, AC-3 - Schutzabdeckung: mit - Verriegelungsart: mechanisch - Montagehalterung: Platte, Schiene - Normen: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - Produktzertifizierungen: BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL - Anschlüsse - Klemmen: Hauptstromkreis: Federzugklemmen 1 Kabel 2.5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Hauptstromkreis: Federzugklemmen 2 Kabel 2.5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Federzugklemmen 1 Kabel 2.5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Federzugklemmen 2 Kabel 2.5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende - Ansprechzeit: 20...30 ms Öffnung, 65.45...88.55 ms Schließung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 - mechanische Lebensdauer: 30 Mcycles. Ihr Nutzen: Standardschütze 0,06-75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.... Anwendungen: Industrie, Infrastruktur, Gebäude etc.: - Die Schütze TeSys D wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt - Sie können zur Erstellung von Motorstartern für jeden Anwendungstyp verwendet werden....
