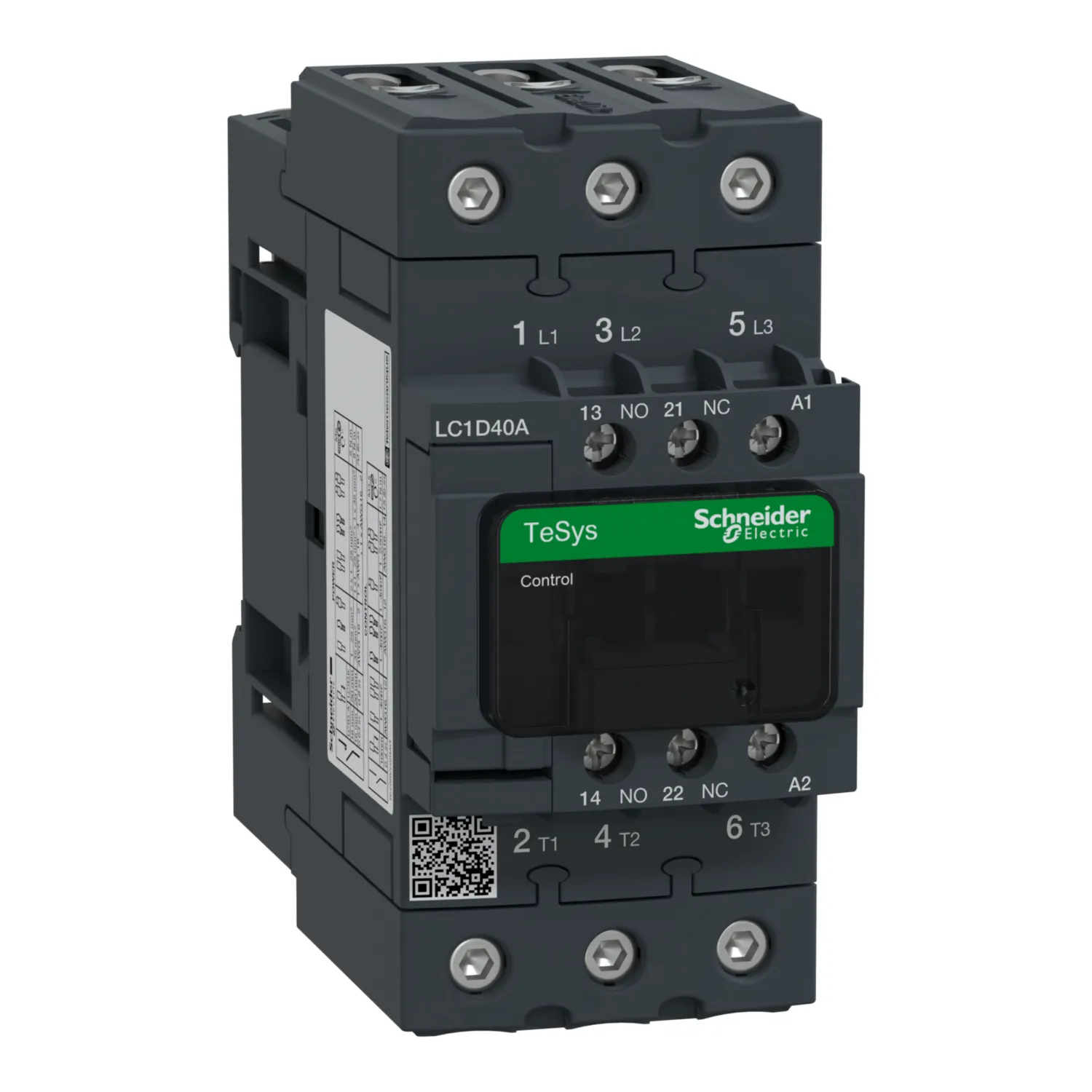

Schneider Electric LC1D40AU7

Artikelbeschreibung

Das Modell LC1D40AU7 von Schneider Electric ist Ihre ideale Wahl für Installationen im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung. LC1D40AU7 Leistungsschütz, 3p+1S+1Ö, 18,5kW/400V/AC3, 40A, Spule 240V 50/60Hz.

Detaillierte Produktinformationen:

Leistungsschütz, 3p+1S+1Ö, 18,5kW/400V/AC3, 40A, Spule 240V 50/60Hz. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: <= 300 V DC für Hauptstromkreis, <= 690 V AC 25...400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 40 A (<= 60 °C) bei <= 440 V AC AC-3 für Hauptstromkreis, 60 A (<= 60 °C) bei <= 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 11 kW bei 220...230 V AC 50/60 Hz, 18,5 kW bei 380...400 V AC 50/60 Hz, 22 kW bei 415...440 V AC 50/60 Hz, 22 kW bei 500 V AC 50/60 Hz, 30 kW bei 660...690 V AC 50/60 Hz - Motorleistung (HP): 10 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 10 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 30 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 30 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 5 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei <= 60 °C für Signalschaltkreis, 60 A bei <= 60 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1, 800 A bei 440 V für Hauptstromkreis gemäß IEC 60947 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 165 A <= 40 °C 1 min Hauptstromkreis, 320 A <= 40 °C 10 s Hauptstromkreis, 72 A <= 40 °C 10 min Hauptstromkreis, 720 A <= 40 °C 1 s Hauptstromkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreis gemäß IEC 60947-5-1, 80 A gG bei <= 690 V Koordination Typ 1 für Hauptstromkreis, 80 A gG bei <= 690 V Koordination Typ 2 für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis Zertifizierungen CSA, 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierungen CSA, 600 V für Signalschaltkreis Zertifizierungen UL, 690 V für Hauptstromkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-1 - elektrische Lebensdauer: 1.4 Mcycles 60 A AC-1 bei Ue <= 440 V, 1.5 Mcycles 40 A AC-3 bei Ue <= 440 V - Verlustleistung je Pol: 5.4 W AC-1, AC-3 - Schutzabdeckung: mit - Montagehalterung: Platte, Schiene - Normen: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - Produktzertifizierungen: CCC, CSA, GOST, UL - Anschlüsse - Klemmen: Hauptstromkreis: EverLink BTR-Schraubsteckverbinder 1 Kabel 1...35 mm² - Kabelfestigkeit: fest - ohne Kabelende, Hauptstromkreis: EverLink BTR-Schraubsteckverbinder 1 Kabel 1...35 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis: EverLink BTR-Schraubsteckverbinder 1 Kabel 1...35 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Hauptstromkreis: EverLink BTR-Schraubsteckverbinder 2 Kabel 1...25 mm² - Kabelfestigkeit: fest - ohne Kabelende, Hauptstromkreis: EverLink BTR-Schraubsteckverbinder 2 Kabel 1...25 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis: EverLink BTR-Schraubsteckverbinder 2 Kabel 1...25 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...2.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende - Anzugsmoment: Hauptstromkreis: 5 N.m - auf EverLink BTR-Schraubsteckverbinder - Kabel <= 25 mm² Sechskant 4 mm, Hauptstromkreis: 8 N.m - auf EverLink BTR-Schraubsteckverbinder - Kabel 25...35 mm² Sechskant 4 mm, Steuerkreis: 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Flach Ø 6, Steuerkreis: 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Kreuz Nr. 2 - Ansprechzeit: 12...26 ms Schließung, 4...19 ms Öffnung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 - mechanische Lebensdauer: 6 Mcycles. Ihr Nutzen: Standardschütze 0,06-75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.... Anwendungen: Industrie, Infrastruktur, Gebäude etc.: - Die Schütze TeSys D wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt - Sie können zur Erstellung von Motorstartern für jeden Anwendungstyp verwendet werden....

Dank modernster Fertigungsstandards erfüllt dieser Artikel (EAN: 3389119408417) höchste Anforderungen von Privat- und Geschäftskunden. Egal ob für DIY-Projekte zu Hause oder als professionelles Ersatzteil im Betrieb – verlassen Sie sich auf kompromisslose Fachhandelsqualität.
