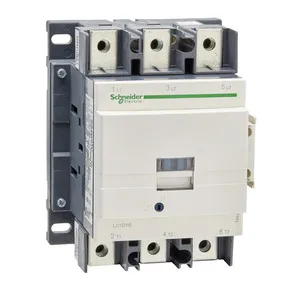

Schneider Electric LC1D1156F7

Artikelbeschreibung

Entdecken Sie die herausragende Qualität von Schneider Electric mit dem Modell LC1D1156F7. LC1D1156F7 Leistungsschütz, 3p+1S+1Ö, 55kW/400V/AC3, 115A, Spule 110V 50/60Hz.

Detaillierte Produktinformationen:

Leistungsschütz, 3p+1S+1Ö, 55kW/400V/AC3, 115A, Spule 110V 50/60Hz. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: <= 1000 V AC 25...400 Hz für Hauptstromkreis, <= 300 V DC für Hauptstromkreis - Nennbetriebsstrom Ie: 115 A (<= 60 °C) bei <= 440 V AC AC-3 für Hauptstromkreis, 200 A (<= 60 °C) bei <= 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 30 kW bei 220...230 V AC 50/60 Hz, 55 kW bei 380...400 V AC 50/60 Hz, 59 kW bei 415...440 V AC 50/60 Hz, 65 kW bei 1000 V AC 50/60 Hz, 75 kW bei 500 V AC 50/60 Hz, 80 kW bei 660...690 V AC 50/60 Hz - Motorleistung (HP): 100 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 30 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 40 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor, 75 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - Irms Nenneinschaltleistung: 1260 A bei 440 V für Hauptstromkreis gemäß IEC 60947, 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 1100 A <= 40 °C 1 s Hauptstromkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 250 A <= 40 °C 10 min Hauptstromkreis, 550 A <= 40 °C 1 min Hauptstromkreis, 950 A <= 40 °C 10 s Hauptstromkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreis, 200 A gG bei <= 690 V Koordination Typ 2 für Hauptstromkreis, 250 A gG bei <= 690 V Koordination Typ 1 für Hauptstromkreis - Nennisolationsspannung Ui: 1000 V für Hauptstromkreis gemäß IEC 60947-4-1, 600 V für Hauptstromkreis Zertifizierungen CSA, 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierungen CSA, 600 V für Signalschaltkreis Zertifizierungen UL, 690 V für Signalschaltkreis gemäß IEC 60947-1 - elektrische Lebensdauer: 0.8 Mcycles 200 A AC-1 bei Ue <= 440 V, 0.95 Mcycles 115 A AC-3 bei Ue <= 440 V - Verlustleistung je Pol: AC-1, AC-3 - Schutzabdeckung: mit - Montagehalterung: Platte, Schiene - Normen: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - Produktzertifizierungen: BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL - Anschlüsse - Klemmen: Hauptstromkreis: Ringkabelschuhklemmen - äußerer Durchmesser: 25 mm, Hauptstromkreis: Schienen 1 5 x 25 mm, Steuerkreis: Ringkabelschuhklemmen - äußerer Durchmesser: 8 mm - Anzugsmoment: Hauptstromkreis: 12 N.m - auf Ringkabelschuhklemmen Sechskant 13 mm Schraube : M8, Hauptstromkreis: 12 N.m - auf Schienen Sechskant 13 mm Schraube : M8, Steuerkreis: 1.2 N.m - auf Ringkabelschuhklemmen - mit Schraubendreher Flach Ø 6 Schraube : M3,5, Steuerkreis: 1.2 N.m - auf Ringkabelschuhklemmen - mit Schraubendreher Kreuz Nr. 2 Schraube : M3,5 - Ansprechzeit: 20...50 ms Schließung, 6...20 ms Öffnung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 - mechanische Lebensdauer: 8 Mcycles. Ihr Nutzen: Standardschütze 0,06-75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.... Anwendungen: Industrie, Infrastruktur, Gebäude etc.: - Die Schütze TeSys D wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt - Sie können zur Erstellung von Motorstartern für jeden Anwendungstyp verwendet werden....

Dieses hochwertige Produkt aus der Kategorie Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung bietet optimale Zuverlässigkeit für anspruchsvolle Heimwerker und Profis gleichermaßen. Vergleichen Sie die EAN 3389110380798, um absolute Kompatibilität zu gewährleisten. Profitieren Sie bei LuConDa von schnellem Versand und erstklassigem Service.
