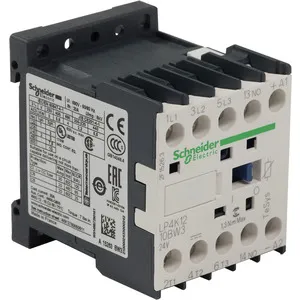

Schneider Electric LP4K1210BW3

Artikelbeschreibung

Für Projekte im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung empfehlen wir den Artikel LP4K1210BW3 von Schneider Electric. Leistungsschütz LP4K 3p, +1S, 5.5 kW, 12 A, 400 V AC3, Spule 24 V DC.

Detaillierte Produktinformationen:

Leistungsschütz, 3p+1S, 5,5kW/400V/AC3, 12A, 24V DC. Produktbereich: TeSys K - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LP4K - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3, AC-4 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: <= 690 V AC 50/60 Hz für Signalschaltkreis, 690 V AC 50/60 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 12 A bei <= 440 V AC AC-3 für Hauptstromkreis, 16 A (<= 70 °C) bei 690 V AC AC-1 für Hauptstromkreis, 20 A (<= 50 °C) bei <= 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 3 kW bei 220...230 V AC 50/60 Hz, 4 kW bei 480 V AC 50/60 Hz, 4 kW bei 500 ... 600 V AC 50/60 Hz, 4 kW bei 660...690 V AC 50/60 Hz, 5,5 kW bei 380...415 V AC 50/60 Hz, 5,5 kW bei 440 V AC 50/60 Hz - Aufbau der Hilfskontakte: 1 NO - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei <= 50 °C für Signalschaltkreis, 20 A bei <= 50 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 110 A AC für Signalschaltkreis gemäß IEC 60947, 144 A AC für Hauptstromkreis gemäß IEC 60947, 144 A AC für Hauptstromkreis gemäß NF C 63-110 - Nenn-Unterbrechungskapazität: 110 A bei 440 V gemäß IEC 60947, 70 A bei 660...690 V gemäß IEC 60947, 80 A bei 500 V gemäß IEC 60947 - Nennkurzzeitstrom Icw: 100 A <= 50 °C 10 s Hauptstromkreis, 105 A <= 50 °C 5 s Hauptstromkreis, 110 A 100 ms Signalschaltkreis, 115 A <= 50 °C 1 s Hauptstromkreis, 25 A <= 50 °C >= 15 s Hauptstromkreis, 50 A <= 50 °C 3 min Hauptstromkreis, 55 A <= 50 °C 1 min Hauptstromkreis, 75 A <= 50 °C 30 s Hauptstromkreis, 80 A 1 s Signalschaltkreis, 90 A 500 ms Signalschaltkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreis gemäß IEC 60947, 10 A gG für Signalschaltkreis gemäß VDE 0660, 25 A aM für Hauptstromkreis, 25 A gG bei <= 440 V für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis gemäß CSA C22.2 No 14, 600 V für Hauptstromkreis gemäß UL 508, 600 V für Signalschaltkreis gemäß CSA C22.2 No 14, 600 V für Signalschaltkreis gemäß UL 508, 690 V für Hauptstromkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-5-1 - elektrische Lebensdauer: 0.3 Mcycles 20 A AC-1 bei Ue <= 440 V, 1.3 Mcycles 12 A AC-3 bei Ue <= 440 V - Montagehalterung: Platte, Schiene - Normen: BS 5424, IEC 60947, NF C 63-110, VDE 0660 - Produktzertifizierungen: CSA, UL - Anschlüsse - Klemmen: Klemmen mit Schraubklemmung 1 Kabel 0.34...2.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Klemmen mit Schraubklemmung 1 Kabel 0.75...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Klemmen mit Schraubklemmung 1 Kabel 1.5...4 mm² - Kabelfestigkeit: fest, Klemmen mit Schraubklemmung 2 Kabel 0.34...1.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Klemmen mit Schraubklemmung 2 Kabel 0.75...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Klemmen mit Schraubklemmung 2 Kabel 1.5...4 mm² - Kabelfestigkeit: fest - Anzugsmoment: 1.3 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Flach Ø 6, 1.3 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Kreuz Nr. 2 - Ansprechzeit: 10...20 ms Spulen-Aberregung und NO-Öffnung, 30...40 ms Spulen-Erregung und NO-Schließung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 - mechanische Lebensdauer: 30 Mcycles. Ihr Nutzen: Kleinschütze 0,06-5,5 kW TeSys K bietet Ihnen eine komplette Reihe Kleinschütze mit einem optimalen Verhältnis von Leistung und Kompaktheit und einer nahtlosen Integration in Ihre Anwendungen.... Anwendungen: Die Schütze TeSys K wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt....

Die robuste Konstruktion und die genaue Einhaltung der Spezifikationen (EAN 3389110791198) machen dieses Produkt zur perfekten Wahl für das Handwerk und Ihr Zuhause. Vertrauen Sie auf die Expertise von LuConDa für eine reibungslose Materialversorgung.
