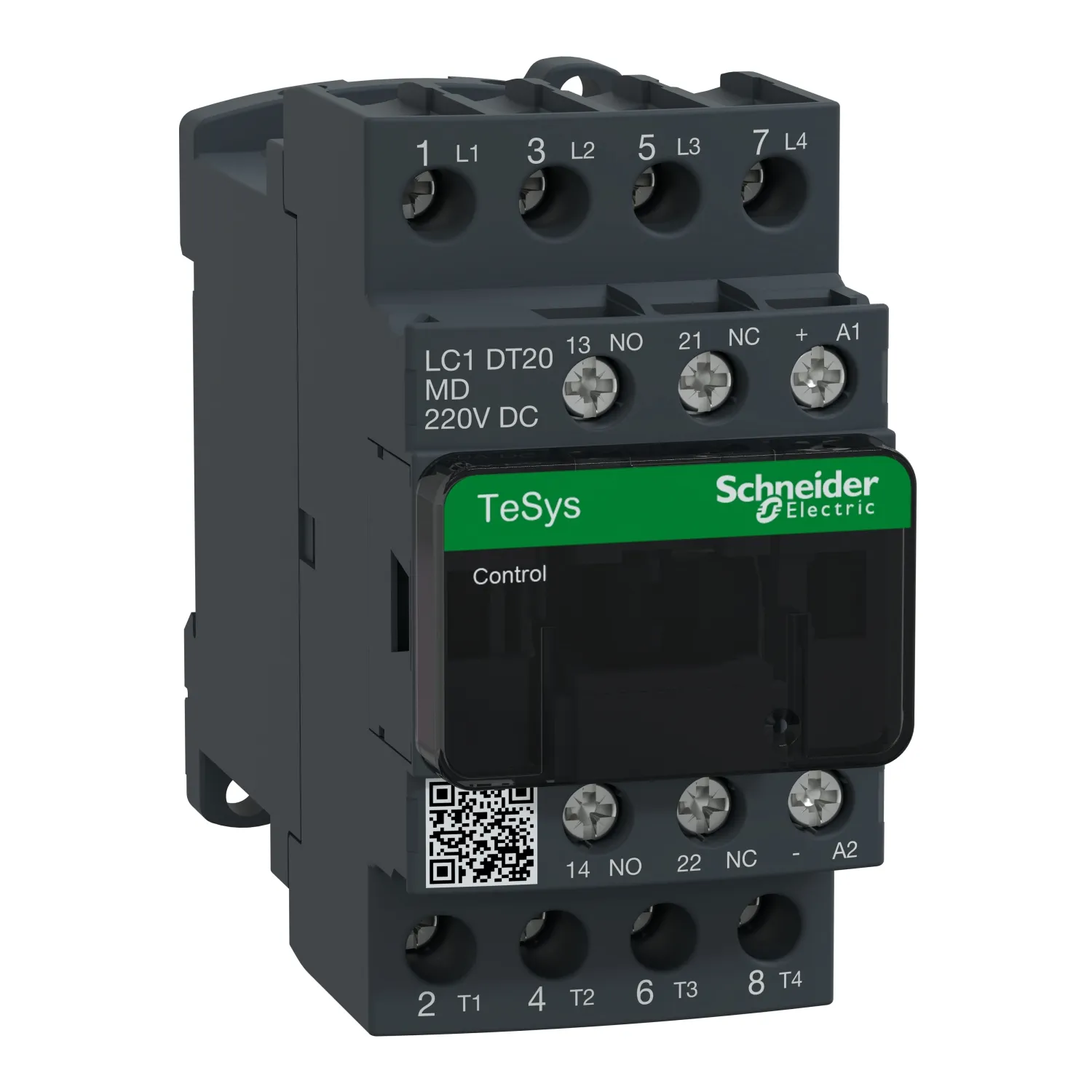

Schneider Electric LC1DT20MD

Artikelbeschreibung

Ihre Lösung für höchste Ansprüche: Der Artikel LC1DT20MD von Schneider Electric. LC1DT20MD Leistungsschütz, 4p+1S+1Ö, 20A/AC1, Spule 220V DC.

Detaillierte Produktinformationen:

Leistungsschütz, 4p+1S+1Ö, 20A/AC1, Spule 220V DC. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Widerstandslast - Nutzungskategorie: AC-1 - Beschreibung der Pole: 4P - Zus. des Polkontakts: 4 NO - Betriebsbemessungsspannung Ue: <= 300 V DC für Hauptstromkreis, <= 690 V AC 25...400 Hz für Hauptstromkreis - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei <= 60 °C für Signalschaltkreis, 20 A bei <= 60 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A bei 440 V für Hauptstromkreis gemäß IEC 60947, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 105 A <= 40 °C 10 s Hauptstromkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 210 A <= 40 °C 1 s Hauptstromkreis, 30 A <= 40 °C 10 min Hauptstromkreis, 61 A <= 40 °C 1 min Hauptstromkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreis gemäß IEC 60947-5-1, 20 A gG bei <= 690 V Koordination Typ 2 für Hauptstromkreis, 25 A gG bei <= 690 V Koordination Typ 1 für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis Zertifizierungen CSA, 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierungen CSA, 600 V für Signalschaltkreis Zertifizierungen UL, 690 V für Hauptstromkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-1 - Schutzabdeckung: mit - Montagehalterung: Platte, Schiene - Normen: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - Produktzertifizierungen: BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL - Anschlüsse - Klemmen: Hauptstromkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Hauptstromkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Hauptstromkreis: Klemmen mit Schraubklemmung 2 Kabel 1...2.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Hauptstromkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...2.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende - Anzugsmoment: Hauptstromkreis: 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Flach Ø 6, Hauptstromkreis: 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Kreuz Nr. 2, Steuerkreis: 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Flach Ø 6, Steuerkreis: 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Kreuz Nr. 2 - Ansprechzeit: 16...24 ms Öffnung, 53.55...72.45 ms Schließung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 - mechanische Lebensdauer: 30 Mcycles. Ihr Nutzen: Standardschütze 0,06-75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.... Anwendungen: Industrie, Infrastruktur, Gebäude etc.: - Die Schütze TeSys D wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt - Sie können zur Erstellung von Motorstartern für jeden Anwendungstyp verwendet werden....

Ausgelegt auf die spezifischen Anforderungen im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung, bietet dieses Bauteil (EAN 3389110368758) maximale Sicherheit. Bei LuConDa finden Heimwerker und Industrie-Kunden dieses und viele weitere Produkte für die zügige Umsetzung ihrer Projekte.
