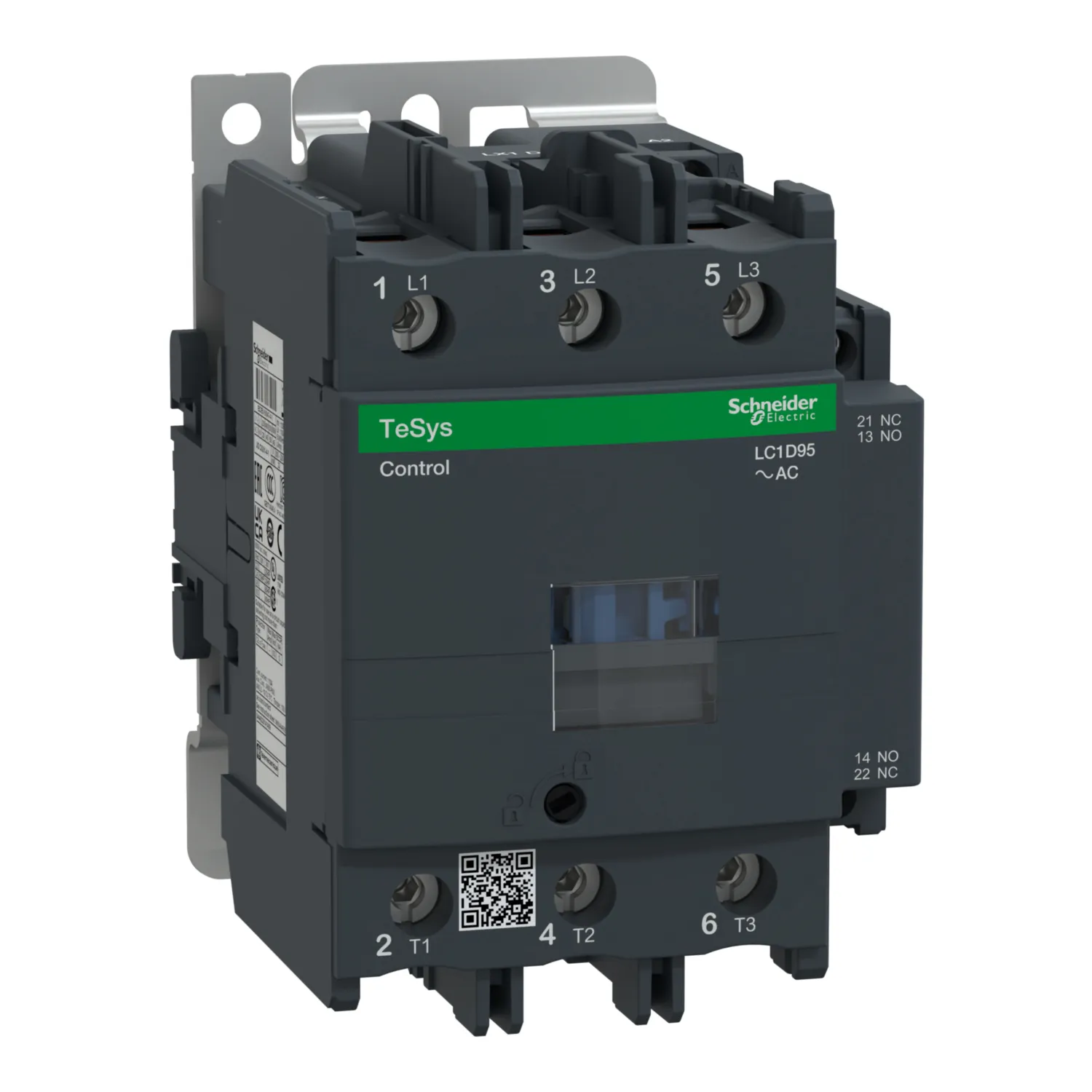

Schneider Electric LC1D95B7

Artikelbeschreibung

Für Projekte im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung empfehlen wir den Artikel LC1D95B7 von Schneider Electric. LC1D95B7 Leistungsschütz, 3p+1S+1Ö, 45kW/400V/AC3, 95A, Spule 24V 50/60Hz.

Detaillierte Produktinformationen:

Leistungsschütz, 3p+1S+1Ö, 45kW/400V/AC3, 95A, Spule 24V 50/60Hz. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: <= 1000 V AC für Hauptstromkreis, <= 300 V DC 25...400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 125 A (<= 60 °C) bei <= 440 V AC AC-1 für Hauptstromkreis, 95 A (<= 60 °C) bei <= 440 V AC AC-3 für Hauptstromkreis - Motorleistung (kW): 25 kW bei 220...230 V AC 50/60 Hz, 45 kW bei 1000 V AC 50/60 Hz, 45 kW bei 380...400 V AC 50/60 Hz, 45 kW bei 415...440 V AC 50/60 Hz, 45 kW bei 660...690 V AC 50/60 Hz, 55 kW bei 500 V AC 50/60 Hz - Motorleistung (HP): 15 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 20 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 25 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor, 60 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 60 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 7.5 hp bei 115 V AC 50/60 Hz für 1 Phase Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei <= 60 °C für Signalschaltkreis, 125 A bei <= 60 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 1100 A bei 440 V für Hauptstromkreis gemäß IEC 60947, 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 1100 A <= 40 °C 1 s Hauptstromkreis, 120 A 500 ms Signalschaltkreis, 135 A <= 40 °C 10 min Hauptstromkreis, 140 A 100 ms Signalschaltkreis, 400 A <= 40 °C 1 min Hauptstromkreis, 800 A <= 40 °C 10 s Hauptstromkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreis gemäß IEC 60947-5-1, 160 A gG bei <= 690 V Koordination Typ 2 für Hauptstromkreis, 200 A gG bei <= 690 V Koordination Typ 1 für Hauptstromkreis - Nennisolationsspannung Ui: 1000 V für Hauptstromkreis gemäß IEC 60947-4-1, 600 V für Hauptstromkreis Zertifizierungen CSA, 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierungen CSA, 600 V für Signalschaltkreis Zertifizierungen UL, 690 V für Signalschaltkreis gemäß IEC 60947-1 - elektrische Lebensdauer: 1.2 Mcycles 95 A AC-3 bei Ue <= 440 V, 1.3 Mcycles 125 A AC-1 bei Ue <= 440 V - Verlustleistung je Pol: 12.5 W AC-1, AC-3 - Schutzabdeckung: mit - Montagehalterung: Platte, Schiene - Normen: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - Produktzertifizierungen: BV, CCC, DNV, GL, GOST, LROS, RINA - Anschlüsse - Klemmen: Hauptstromkreis: Stecker 1 Kabel 4...50 mm² - Kabelfestigkeit: fest - ohne Kabelende, Hauptstromkreis: Stecker 1 Kabel 4...50 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis: Stecker 1 Kabel 4...50 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Hauptstromkreis: Stecker 2 Kabel 4...16 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis: Stecker 2 Kabel 4...25 mm² - Kabelfestigkeit: fest - ohne Kabelende, Hauptstromkreis: Stecker 2 Kabel 4...25 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...2.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...2.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende - Anzugsmoment: Hauptstromkreis: 9 N.m - auf Stecker - mit Schraubendreher Flach Ø 6 bis Ø 8, Hauptstromkreis: 9 N.m - auf Stecker Sechskant 4 mm, Steuerkreis: 1.2 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Flach Ø 6, Steuerkreis: 1.2 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Kreuz Nr. 2 - Ansprechzeit: 20...35 ms Schließung, 6...20 ms Öffnung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 - mechanische Lebensdauer: 4 Mcycles. Ihr Nutzen: Standardschütze 0,06-75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.... Anwendungen: Industrie, Infrastruktur, Gebäude etc.: - Die Schütze TeSys D wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt - Sie können zur Erstellung von Motorstartern für jeden Anwendungstyp verwendet werden....

Die robuste Konstruktion und die genaue Einhaltung der Spezifikationen (EAN 3389110450651) machen dieses Produkt zur perfekten Wahl für das Handwerk und Ihr Zuhause. Vertrauen Sie auf die Expertise von LuConDa für eine reibungslose Materialversorgung.
