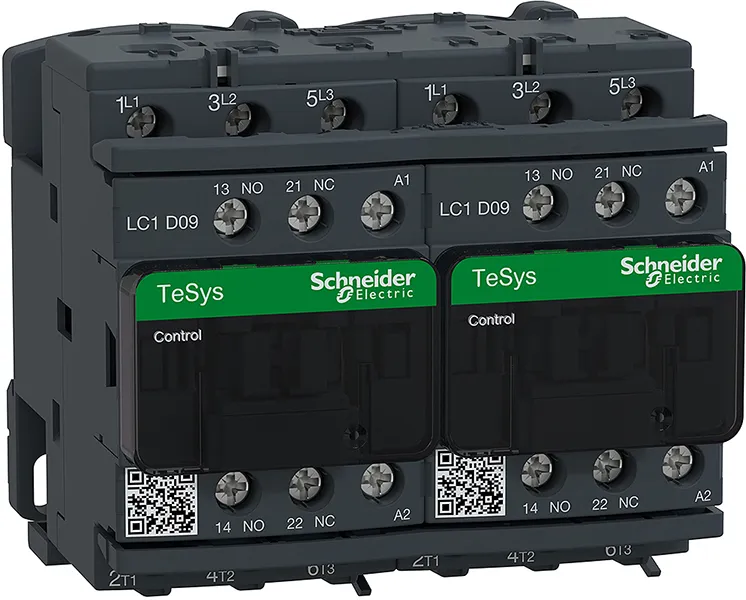

Schneider Electric LC2D09P7

Artikelbeschreibung

Suchen Sie ein passendes Bauteil für Ihre Hausinstallation oder Anlage? Der Artikel LC2D09P7 der bewährten Marke Schneider Electric ist präzise auf die Anforderungen im Segment Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung zugeschnitten. LC2D09P7 Wendeschützkombination, 3p+1S+1Ö, 4kW/400V/AC3 9A, Spule 230V 50/60Hz.

Detaillierte Produktinformationen:

Wendeschützkombination, 3p+1S+1Ö, 4kW/400V/AC3 9A, Spule 230V 50/60Hz. Produktbereich: TeSys D - Produkt oder Komponententyp: Wendeschütz - Kurzbezeichnung des Geräts: LC2D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Erläuterungen zum Gerät: vorgefertigt mit reversierender Leistungssammelschiene - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: <= 300 V DC für Hauptstromkreis, <= 690 V AC 25...400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 25 A (<= 60 °C) bei <= 440 V AC AC-1 für Hauptstromkreis, 9 A (<= 60 °C) bei <= 440 V AC AC-3 für Hauptstromkreis - Motorleistung (kW): 2,2 kW bei 220...230 V AC 50/60 Hz, 4 kW bei 380...400 V AC 50/60 Hz, 4 kW bei 415...440 V AC 50/60 Hz, 5,5 kW bei 660...690 V AC 50/60 Hz, 5.5 kW bei 500 V AC 50/60 Hz - Motorleistung (HP): 0,5 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 1 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 2 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 2 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor, 5 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 7,5 HP bei 575/600 V AC 50/60 Hz für 3 Phasen Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei <= 60 °C für Signalschaltkreis, 25 A bei <= 60 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A bei 440 V für Hauptstromkreis gemäß IEC 60947, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 105 A <= 40 °C 10 s Hauptstromkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 210 A <= 40 °C 1 s Hauptstromkreis, 30 A <= 40 °C 10 min Hauptstromkreis, 61 A <= 40 °C 1 min Hauptstromkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreis gemäß IEC 60947-5-1, 20 A gG bei <= 690 V Koordination Typ 2 für Hauptstromkreis, 25 A gG bei <= 690 V Koordination Typ 1 für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis Zertifizierungen CSA, 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierungen CSA, 600 V für Signalschaltkreis Zertifizierungen UL, 690 V für Hauptstromkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-1 - elektrische Lebensdauer: 0.6 Mcycles 25 A AC-1 bei Ue <= 440 V, 2 Mcycles 9 A AC-3 bei Ue <= 440 V - Verlustleistung je Pol: 1.56 W AC-1, AC-3 - Schutzabdeckung: mit - Verriegelungsart: mechanisch - Montagehalterung: Platte, Schiene - Normen: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - Produktzertifizierungen: BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL - Anschlüsse - Klemmen: Hauptstromkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Hauptstromkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Hauptstromkreis: Klemmen mit Schraubklemmung 2 Kabel 1...2.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Hauptstromkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...2.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Steuerkreis: Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende - Anzugsmoment: Hauptstromkreis: 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Flach Ø 6, Hauptstromkreis: 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Kreuz Nr. 2, Steuerkreis: 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Flach Ø 6, Steuerkreis: 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Kreuz Nr. 2 - Ansprechzeit: 12...22 ms Schließung, 4...19 ms Öffnung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 - mechanische Lebensdauer: 15 Mcycles. Ihr Nutzen: Standardschütze 0,06-75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.... Anwendungen: Industrie, Infrastruktur, Gebäude etc.: - Die Schütze TeSys D wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt - Sie können zur Erstellung von Motorstartern für jeden Anwendungstyp verwendet werden....

Verifizieren Sie Ihr benötigtes Produkt ganz einfach über die EAN 3389110384734. LuConDa ist Ihr verlässlicher Partner für die schnelle und sichere Beschaffung.
