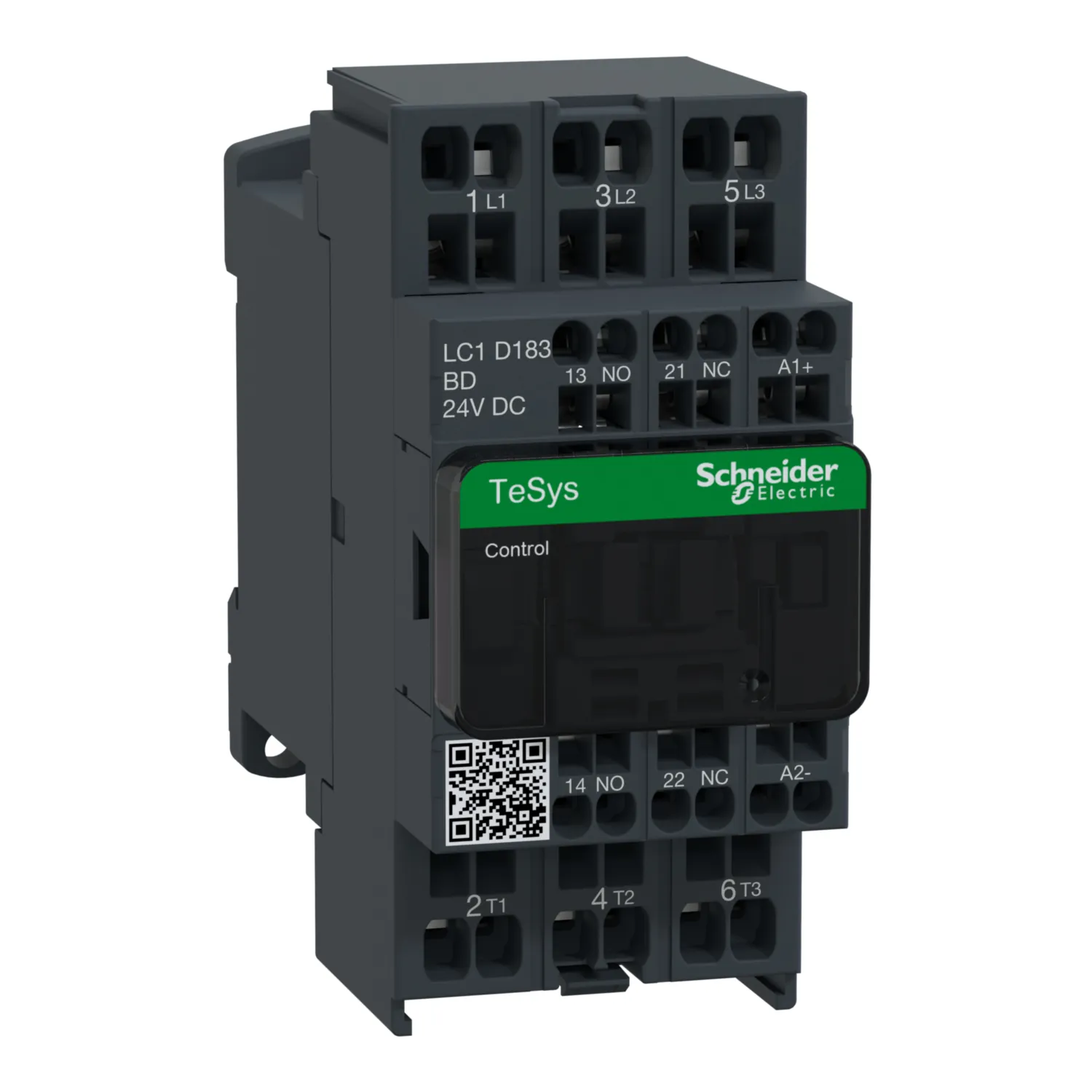

Schneider Electric LC1D183BD

Artikelbeschreibung

Qualität, die überzeugt: Das Produkt LC1D183BD des renommierten Herstellers Schneider Electric aus der Kategorie Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung. Leistungsschütz LC1D 3p, +1S+1Ö, 7.5 kW, 18 A, 400 V AC3, Spule 24 V DC.

Detaillierte Produktinformationen:

Leistungsschütz, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 24V DC. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: <= 300 V DC für Hauptstromkreis, <= 690 V AC 25...400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 18 A (<= 60 °C) bei <= 440 V AC AC-3 für Hauptstromkreis, 25 A (<= 60 °C) bei <= 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 10 kW bei 500 V AC 50/60 Hz, 10 kW bei 660...690 V AC 50/60 Hz, 4 kW bei 220...230 V AC 50/60 Hz, 7,5 kW bei 380...400 V AC 50/60 Hz, 9 kW bei 415...440 V AC 50/60 Hz - Motorleistung (HP): 1 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 10 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 15 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 5 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 5 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei <= 60 °C für Signalschaltkreis, 25 A bei <= 60 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1, 300 A bei 440 V für Hauptstromkreis gemäß IEC 60947 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 145 A <= 40 °C 10 s Hauptstromkreis, 240 A <= 40 °C 1 s Hauptstromkreis, 40 A <= 40 °C 10 min Hauptstromkreis, 84 A <= 40 °C 1 min Hauptstromkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreis gemäß IEC 60947-5-1, 35 A gG bei <= 690 V Koordination Typ 2 für Hauptstromkreis, 50 A gG bei <= 690 V Koordination Typ 1 für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis Zertifizierungen CSA, 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierungen CSA, 600 V für Signalschaltkreis Zertifizierungen UL, 690 V für Hauptstromkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-1 - elektrische Lebensdauer: 1 Mcycles 32 A AC-1 bei Ue <= 440 V, 1.65 Mcycles 18 A AC-3 bei Ue <= 440 V - Verlustleistung je Pol: 0.8 W AC-3, 2.5 W AC-1 - Schutzabdeckung: mit - Montagehalterung: Platte, Schiene - Normen: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - Produktzertifizierungen: BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL - Anschlüsse - Klemmen: Hauptstromkreis: Federzugklemmen 1 Kabel 4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Hauptstromkreis: Federzugklemmen 2 Kabel 4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Federzugklemmen 1 Kabel 2.5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis: Federzugklemmen 2 Kabel 2.5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende - Ansprechzeit: 16...24 ms Öffnung, 53.55...72.45 ms Schließung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 - mechanische Lebensdauer: 30 Mcycles. Ihr Nutzen: Standardschütze 0,06-75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.... Anwendungen: Industrie, Infrastruktur, Gebäude etc.: - Die Schütze TeSys D wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt - Sie können zur Erstellung von Motorstartern für jeden Anwendungstyp verwendet werden....

Verlassen Sie sich auf passgenaue Verarbeitung (EAN: 3389110806953). Sichern Sie sich diesen Artikel bei LuConDa und profitieren Sie von unserem exzellenten Preis-Leistungs-Verhältnis für jedermann.
