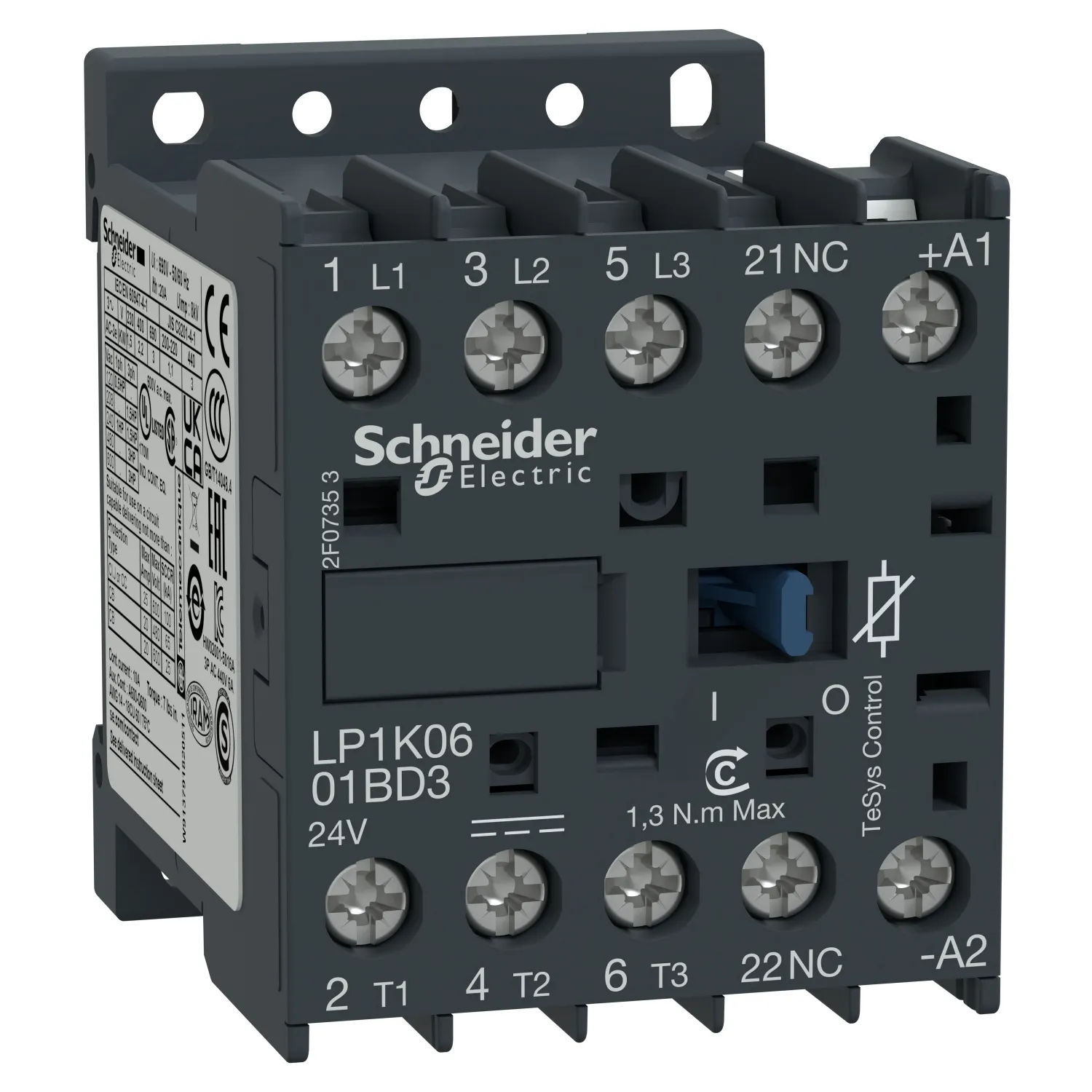

Schneider Electric LP1K0601BD3

Artikelbeschreibung

Setzen Sie auf bewährte Technik mit dem Schneider Electric Bauteil LP1K0601BD3. Leistungsschütz LP1K 3p, +1Ö, 2.2 kW, 6 A, 400 V AC3, Spule 24 V DC.

Detaillierte Produktinformationen:

Leistungsschütz, 3p+1Ö, 2,2kW/400V/AC3, 6A, 24V DC. Produktbereich: TeSys K - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LP1K - Anwendung des Schützes: Motorsteuerung - Nutzungskategorie: AC-3, AC-4 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: <= 690 V AC 50/60 Hz für Signalschaltkreis, 690 V AC 50/60 Hz für Hauptstromkreis - Motorleistung (kW): 1,5 kW bei 220...230 V AC 50/60 Hz, 2,2 kW bei 380...415 V AC 50/60 Hz, 3 kW bei 440 V AC 50/60 Hz, 3 kW bei 480 V AC 50/60 Hz, 3 kW bei 500 ... 600 V AC 50/60 Hz, 3 kW bei 660...690 V AC 50/60 Hz - Aufbau der Hilfskontakte: 1 NC - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei <= 50 °C für Signalschaltkreis, 20 A bei <= 50 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 110 A AC für Hauptstromkreis gemäß IEC 60947, 110 A AC für Hauptstromkreis gemäß NF C 63-110, 110 A AC für Signalschaltkreis gemäß IEC 60947 - Nenn-Unterbrechungskapazität: 110 A bei 220...230 V gemäß IEC 60947, 110 A bei 380...400 V gemäß IEC 60947, 110 A bei 415 V gemäß IEC 60947, 110 A bei 440 V gemäß IEC 60947, 70 A bei 660...690 V gemäß IEC 60947, 80 A bei 500 V gemäß IEC 60947 - Nennkurzzeitstrom Icw: 110 A 100 ms Signalschaltkreis, 20 A <= 50 °C >= 15 s Hauptstromkreis, 40 A <= 50 °C 3 min Hauptstromkreis, 45 A <= 50 °C 1 min Hauptstromkreis, 60 A <= 50 °C 30 s Hauptstromkreis, 80 A <= 50 °C 10 s Hauptstromkreis, 80 A 1 s Signalschaltkreis, 85 A <= 50 °C 5 s Hauptstromkreis, 90 A <= 50 °C 1 s Hauptstromkreis, 90 A 500 ms Signalschaltkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreis gemäß IEC 60947, 10 A gG für Signalschaltkreis gemäß VDE 0660, 25 A aM für Hauptstromkreis, 25 A gG bei <= 440 V für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis gemäß CSA C22.2 No 14, 600 V für Hauptstromkreis gemäß UL 508, 600 V für Signalschaltkreis gemäß CSA C22.2 No 14, 600 V für Signalschaltkreis gemäß UL 508, 690 V für Hauptstromkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-5-1 - Montagehalterung: Platte, Schiene - Normen: BS 5424, IEC 60947, NF C 63-110, VDE 0660 - Produktzertifizierungen: CSA, UL - Anschlüsse - Klemmen: Klemmen mit Schraubklemmung 1 Kabel 0.34...2.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Klemmen mit Schraubklemmung 1 Kabel 0.75...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Klemmen mit Schraubklemmung 1 Kabel 1.5...4 mm² - Kabelfestigkeit: fest, Klemmen mit Schraubklemmung 2 Kabel 0.34...1.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Klemmen mit Schraubklemmung 2 Kabel 0.75...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Klemmen mit Schraubklemmung 2 Kabel 1.5...4 mm² - Kabelfestigkeit: fest - Anzugsmoment: 1.3 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Flach Ø 6, 1.3 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Kreuz Nr. 2 - Ansprechzeit: 10 ms Spulen-Aberregung und NO-Öffnung, 30...40 ms Spulen-Erregung und NO-Schließung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 - mechanische Lebensdauer: 10 Mcycles. Ihr Nutzen: Kleinschütze 0,06-5,5 kW TeSys K bietet Ihnen eine komplette Reihe Kleinschütze mit einem optimalen Verhältnis von Leistung und Kompaktheit und einer nahtlosen Integration in Ihre Anwendungen.... Anwendungen: Die Schütze TeSys K wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt....

Als Schlüsselkomponente in der Kategorie Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung sorgt dieser Artikel für reibungslose Abläufe bei privaten und gewerblichen Anwendungen. Gleichen Sie die EAN 3389110428490 ab, um sicherzugehen. Kaufen Sie Fachhandelsqualität bequem und sicher bei LuConDa ein.
