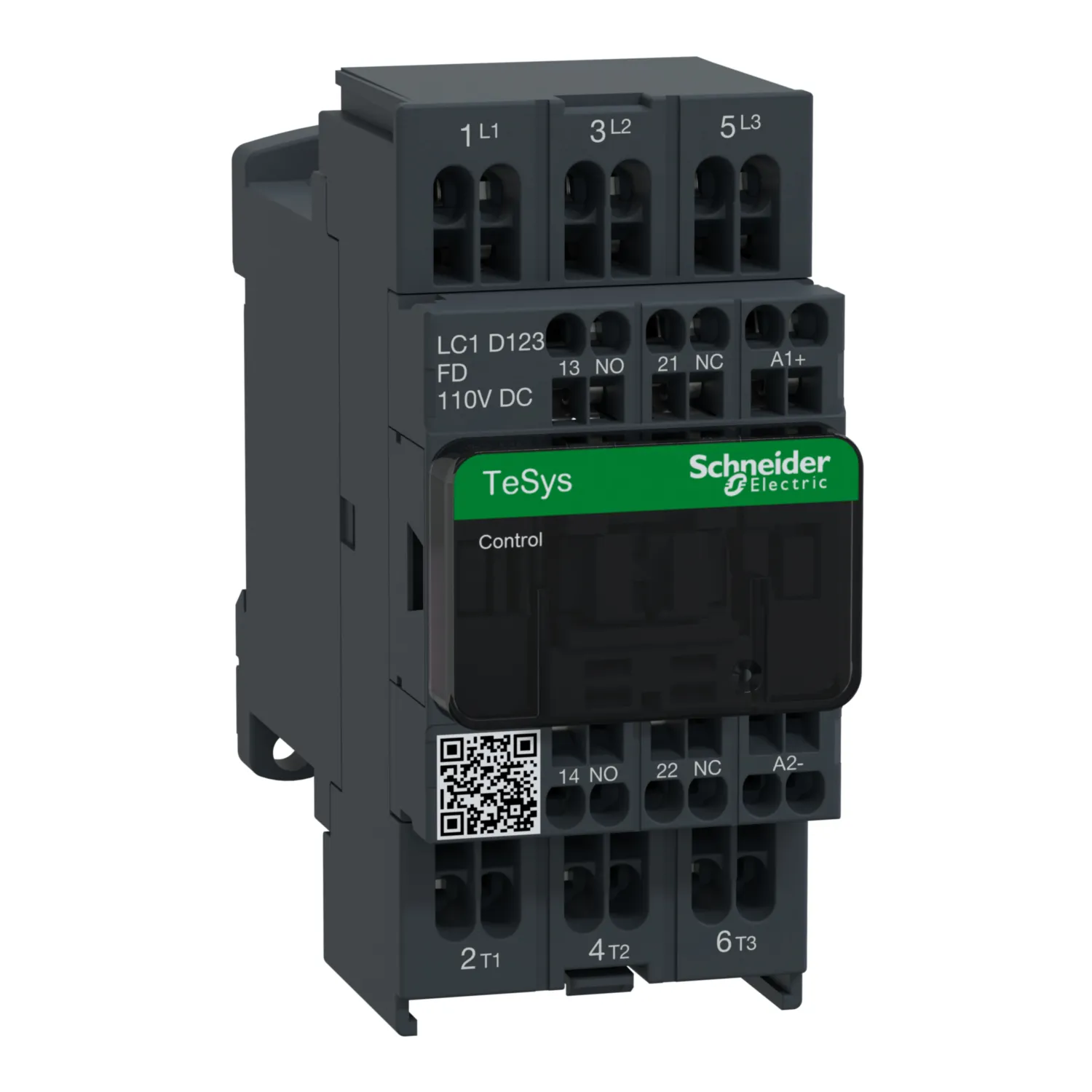

Schneider Electric LC1D123FD

Artikelbeschreibung

Optimieren Sie Ihre Instandhaltung oder private Renovierung mit dem Artikel LC1D123FD von Schneider Electric. LC1D123FD Leistungsschütz, 3p+1S+1Ö, 5,5kW/400V/AC3, 12A, Spule 110V DC.

Detaillierte Produktinformationen:

Leistungsschütz, 3p+1S+1Ö, 5,5kW/400V/AC3, 12A, Spule 110V DC. Baureihe: TeSys - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: <= 300 V DC für Hauptstromkreis, <= 690 V AC 25...400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 12 A (<= 60 °C) bei <= 440 V AC AC-3 für Hauptstromkreis, 16 A (<= 60 °C) bei <= 440 V AC AC-1für Hauptstromkreis - Motorleistung (kW): 3 kW bei 220...230 V AC 50/60 Hz, 5.5 kW bei 380...400 V AC 50/60 Hz, 5.5 kW bei 415...440 V AC 50/60 Hz, 7.5 kW bei 500 V AC 50/60 Hz, 7.5 kW bei 660...690 V AC 50/60 Hz - Motorleistung (HP): 1 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 10 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 2 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 3 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor, 7,5 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei <= 60 °C für Signalschaltkreis, 16 Abei <= 60 °Cfür Hauptstromkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1, 250 Abei 440 V für Hauptstromkreis gemäß IEC 60947 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 105 A <= 40 °C 10 s Hauptstromkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 210 A <= 40 °C 1 s Hauptstromkreis, 30 A <= 40 °C 10 min. Hauptstromkreis, 61 A <= 40 °C 1 min. Hauptstromkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreisgemäß IEC 60947-5-1, 25 A gGbei <= 690 V Koordination Typ 2 für Hauptstromkreis, 40 A gGbei <= 690 V Koordination Typ 1 für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis Zertifizierungen CSA, 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierungen CSA, 600 V für Signalschaltkreis Zertifizierungen UL, 690 V für Hauptstromkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-1 - elektrische Lebensdauer: 0.8 Mcycles 25 A AC-1 bei Ue <= 440 V, 2 Mcycles 12 A AC-3 bei Ue <= 440 V - Verlustleistung je Pol: 0.36 W AC-3, 1.56 W AC-1 - Schutzabdeckung: mit - Montagehalterung: Platte, Schiene - Normen: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - Produktzertifizierungen: BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL - Anschlüsse - Klemmen: Hauptstromkreis : Federzugklemmen 1 Kabel 2.5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Hauptstromkreis : Federzugklemmen 2 Kabel 2.5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis : Federzugklemmen 1 Kabel 2.5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis : Federzugklemmen 2 Kabel 2.5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende - Ansprechzeit: 16...24 ms Öffnung, 53.55...72.45 ms Schließung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Lastgemäß EN/ISO 13849-1 - mechanische Lebensdauer: 30 Mcycles. Ihr Nutzen: Standardschütze 0,06-75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.... Anwendungen: Industrie, Infrastruktur, Gebäude etc.: - Die Schütze TeSys D wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt - Sie können zur Erstellung von Motorstartern für jeden Anwendungstyp verwendet werden....

Dieses Modul aus dem Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung wurde für dauerhafte Belastungen konzipiert. Überprüfen Sie die Kompatibilität anhand der EAN 3389110806489. Bestellen Sie noch heute bei LuConDa – Ihrem Shop für Technik-Enthusiasten und Profis.
