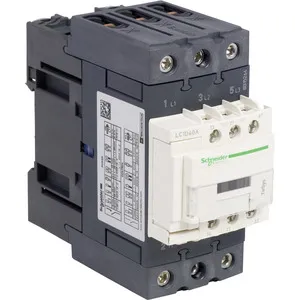

Schneider Electric LC1D40AG7

Artikelbeschreibung

Maximieren Sie die Effizienz Ihrer Technik mit dem Bauteil LC1D40AG7 von Schneider Electric. LC1D40AG7 Leistungsschütz, 3p+1S+1Ö, 18,5kW/400V/AC3, 40A, Spule 120V 50/60Hz.

Detaillierte Produktinformationen:

Leistungsschütz, 3p+1S+1Ö, 18,5kW/400V/AC3, 40A, Spule 120V 50/60Hz. Baureihe: TeSys - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: <= 300 V DC für Hauptstromkreis, <= 690 V AC 25...400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 40 A (<= 60 °C) bei <= 440 V AC AC-3für Hauptstromkreis, 60 A (<= 60 °C) bei <= 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 11 kW bei 220...230 V AC 50/60 Hz, 18.5 kW bei 380...400 V AC 50/60 Hz, 22 kW bei 415...440 V AC 50/60 Hz, 22 kW bei 500 V AC 50/60 Hz, 30 kW bei 660...690 V AC 50/60 Hz - Motorleistung (HP): 10 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 10 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 30 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 30 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 5 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei <= 60 °C für Signalschaltkreis, 60 Abei <= 60 °Cfür Hauptstromkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1, 800 Abei 440 V für Hauptstromkreis gemäß IEC 60947 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 165 A <= 40 °C 1 min. Hauptstromkreis, 320 A <= 40 °C 10 s Hauptstromkreis, 72 A <= 40 °C 10 min. Hauptstromkreis, 720 A <= 40 °C 1 s Hauptstromkreis - zugehör. Sicherungsnennleist.: 10 A gG für Signalschaltkreisgemäß IEC 60947-5-1, 80 A gGbei <= 690 V Koordination Typ 1 für Hauptstromkreis, 80 A gGbei <= 690 V Koordination Typ 2 für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis Zertifizierungen CSA, 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierungen CSA, 600 V für Signalschaltkreis Zertifizierungen UL, 690 V für Hauptstromkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-1 - elektrische Lebensdauer: 1.4 Mcycles 60 A AC-1 bei Ue <= 440 V, 1.5 Mcycles 40 A AC-3 bei Ue <= 440 V - Verlustleistung je Pol: 2.4 W AC-3, 5.4 W AC-1 - Schutzabdeckung: mit - Montagehalterung: Platte, Schiene - Normen: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - Produktzertifizierungen: CCC, CSA, GOST, UL - Anschlüsse - Klemmen: Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 1 Kabel 1...35 mm² - Kabelfestigkeit: fest - ohne Kabelende, Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 1 Kabel 1...35 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 1 Kabel 1...35 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 2 Kabel 1...25 mm² - Kabelfestigkeit: fest - ohne Kabelende, Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 2 Kabel 1...25 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 2 Kabel 1...25 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 1 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 2 Kabel 1...2.5 mm² - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: fest - ohne Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 2 Kabel 1...4 mm² - Kabelfestigkeit: flexibel - ohne Kabelende - Anzugsmoment: Hauptstromkreis : 5 N.m - auf EverLink BTR-Schraubsteckverbinder - Kabel <= 25 mm² Sechskant 4 mm, Hauptstromkreis : 8 N.m - auf EverLink BTR-Schraubsteckverbinder - Kabel 25...35 mm² Sechskant 4 mm, Steuerkreis : 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Flach Ø 6, Steuerkreis : 1.7 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Kreuz Nr. 2 - Ansprechzeit: 12...26 ms Schließung, 4...19 ms Öffnung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Lastgemäß EN/ISO 13849-1 - mechanische Lebensdauer: 6 Mcycles. Ihr Nutzen: Standardschütze 0,06-75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.... Anwendungen: Industrie, Infrastruktur, Gebäude etc.: - Die Schütze TeSys D wurden für eine perfekte Integration in Steuerungs- und Automatisierungslösungen entwickelt - Sie können zur Erstellung von Motorstartern für jeden Anwendungstyp verwendet werden....

Speziell entwickelt für den Einsatz im Fachbereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung, besticht dieses Produkt (EAN 3389119408370) durch hohe Passgenauigkeit und robuste Verarbeitung. Ideal für ambitionierte Bastler und Industrie-Experten. Bestellen Sie jetzt bequem online bei LuConDa.
