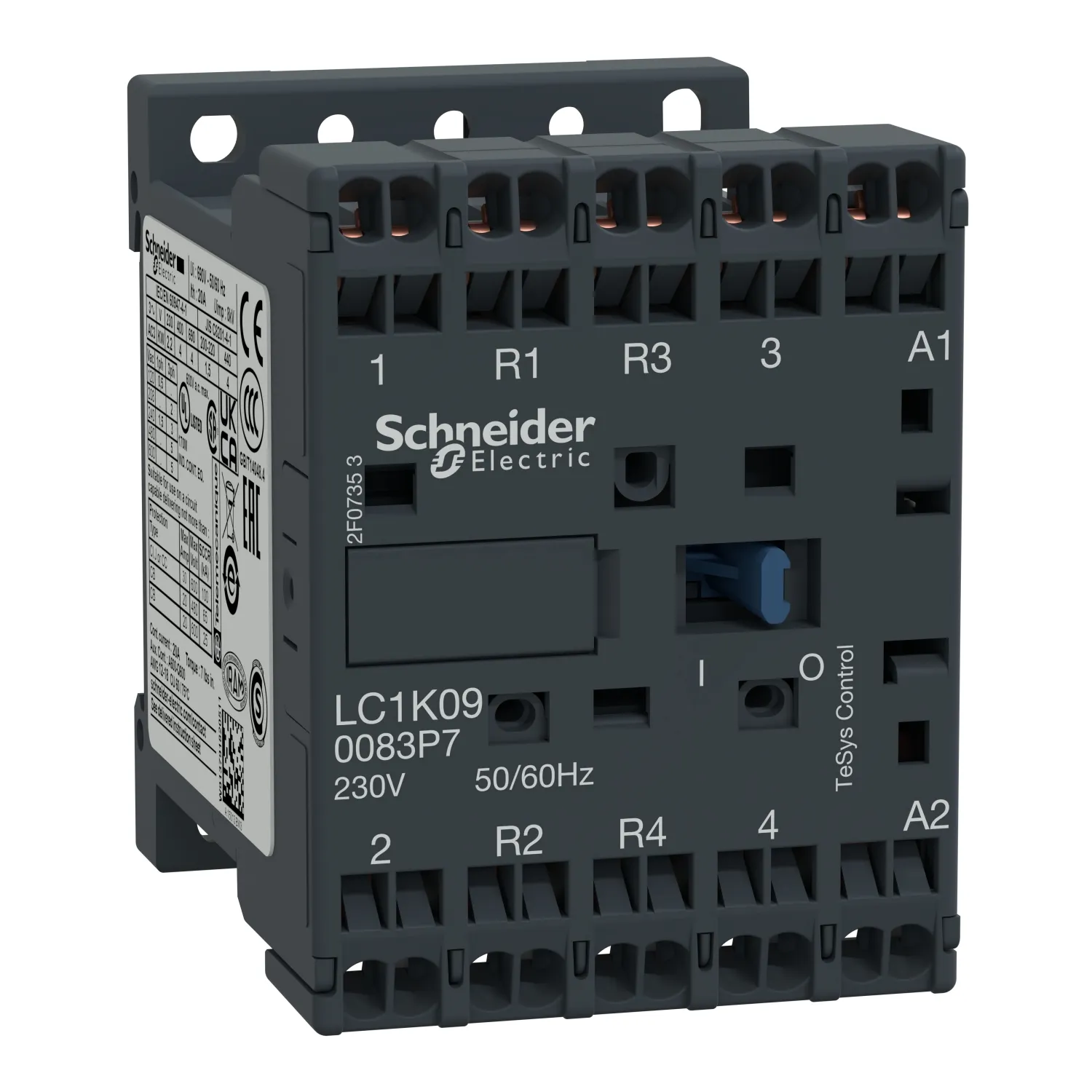

Schneider Electric LC1K090083E7
| Artikelnummer: | 13.069.476 |
| Hersteller: | Schneider Electric |
| Hersteller-Nr: | LC1K090083E7 |
| Typbezeichnung: | LC1K090083E7 |
| EAN: | 3389110861976 |
| Bestelleinheit: | Stück |
| Inhaltseinheit: | Stück |
| Mengenstaffel: | 1 |
| Preis gilt für: | 1 |
| Verpackungsmenge: | 1 |
| Mindestbestellmenge: | 1 |
| * Metallzuschlag | +5,54 € pro 1 Stück |
| Verfügbarkeit: | |
Artikelbeschreibung
Die Artikel von Schneider Electric, insbesondere das Modell LC1K090083E7, stehen für herausragende Langlebigkeit. LC1K090083E7 Leistungsschütz, 2S+2Ö, 20A/AC1, Spule 48V 50/60Hz.
Detaillierte Produktinformationen:
Leistungsschütz, 2S+2Ö, 20A/AC1, Spule 48V 50/60Hz. Baureihe: TeSys - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1K - Anwendung des Schützes: Widerstandslast - Nutzungskategorie: AC-1 - Beschreibung der Pole: 4P - Zus. des Polkontakts: 2 NO + 2 NC - Nennbetriebsstrom Ie: 16 A (<= 70 °C) bei 690 V AC AC-1 für Hauptstromkreis, 20 A (<= 50 °C) bei <= 440 V AC AC-1 für Hauptstromkreis - Überspannungskategorie: III - Irms Nenneinschaltleistung: 110 A AC für Hauptstromkreis gemäß IEC 60947, 110 A AC für Hauptstromkreis gemäß NF C 63-110 - Nenn-Unterbrechungskapazität: 110 A bei 220...230 V gemäß IEC 60947, 110 A bei 380...400 V gemäß IEC 60947, 110 A bei 415 V gemäß IEC 60947, 110 A bei 440 V gemäß IEC 60947, 70 A bei 660...690 V gemäß IEC 60947, 80 A bei 500 V gemäß IEC 60947 - Nennkurzzeitstrom Icw: 20 A <= 50 °C >= 15 s Hauptstromkreis, 40 A <= 50 °C 3 min. Hauptstromkreis, 45 A <= 50 °C 1 min. Hauptstromkreis, 60 A <= 50 °C 30 s Hauptstromkreis, 80 A <= 50 °C 10 s Hauptstromkreis, 85 A <= 50 °C 5 s Hauptstromkreis, 90 A <= 50 °C 1 s Hauptstromkreis - zugehör. Sicherungsnennleist.: 25 A aM für Hauptstromkreis, 25 A gG bei <= 440 V für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis gemäß CSA C22.2 No 14, 600 V für Hauptstromkreis gemäß UL 508, 690 V für Hauptstromkreis gemäß IEC 60947-4-1 - Montagehalterung: Platte, Schiene - Normen: BS 5424, IEC 60947, NF C 63-110, VDE 0660 - Produktzertifizierungen: CSA, UL - Anschlüsse - Klemmen: Federzugklemmen 1 Kabel 0.75...1.5 mm² - Kabelfestigkeit: fest, Federzugklemmen 1 Kabel 0.75...1.5 mm² - Kabelfestigkeit: flexibel - ohne Kabelende - Ansprechzeit: 10...20 ms Spulen-Aberregung und NO-Öffnung, 10...20 ms Spulen-Erregung und NO-Schließung, 15...25 ms Entregung der Spule und Schließen des NC-Kontakts, 5...15 ms Spulen-Erregung und NC-Öffnung - Sicherheitslevel: B10d = 1369863 Zyklen Schütz mit Nennlast gemäß EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last gemäß EN/ISO 13849-1 - mechanische Lebensdauer: 10 Mcycles.
Finden Sie bei uns genau das richtige Bauteil für Ihre Sparte (Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung). Mit der EAN 3389110861976 ist die Identifikation kinderleicht. LuConDa liefert Ihnen dieses Produkt schnell und zuverlässig direkt nach Hause oder in die Werkstatt.
Technische Daten
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 Ampere |
| Spannungsart zur Betätigung | AC |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48 Volt |
| Anzahl der Schließer als Hauptkontakte | 2 |
| Geeignet für Reiheneinbau | Nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 Kilowatt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 Ampere |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48 Volt |
| Anzahl der Öffner als Hauptkontakte | 2 |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Zolltarifnummer | 85364190 |
| Ursprungsland | Frankreich |
| EF008242 | AC - |
| Geeignet für Reiheneinbau | NO - |
| EF006819 | Federzug-Anschluss - |
Hersteller
Schneider Electric GmbH
Gothaer Straße 29
40880, Ratingen, DE
E-Mail: de-customercare@se.com
Web: https://www.se.com/de/de/
Sicherheitshinweise
Industriekomponente / Elektroartikel. Installation und Wartung ausschließlich durch qualifiziertes Fachpersonal unter Beachtung der geltenden VDE-Richtlinien. Vor Feuchtigkeit schützen.
