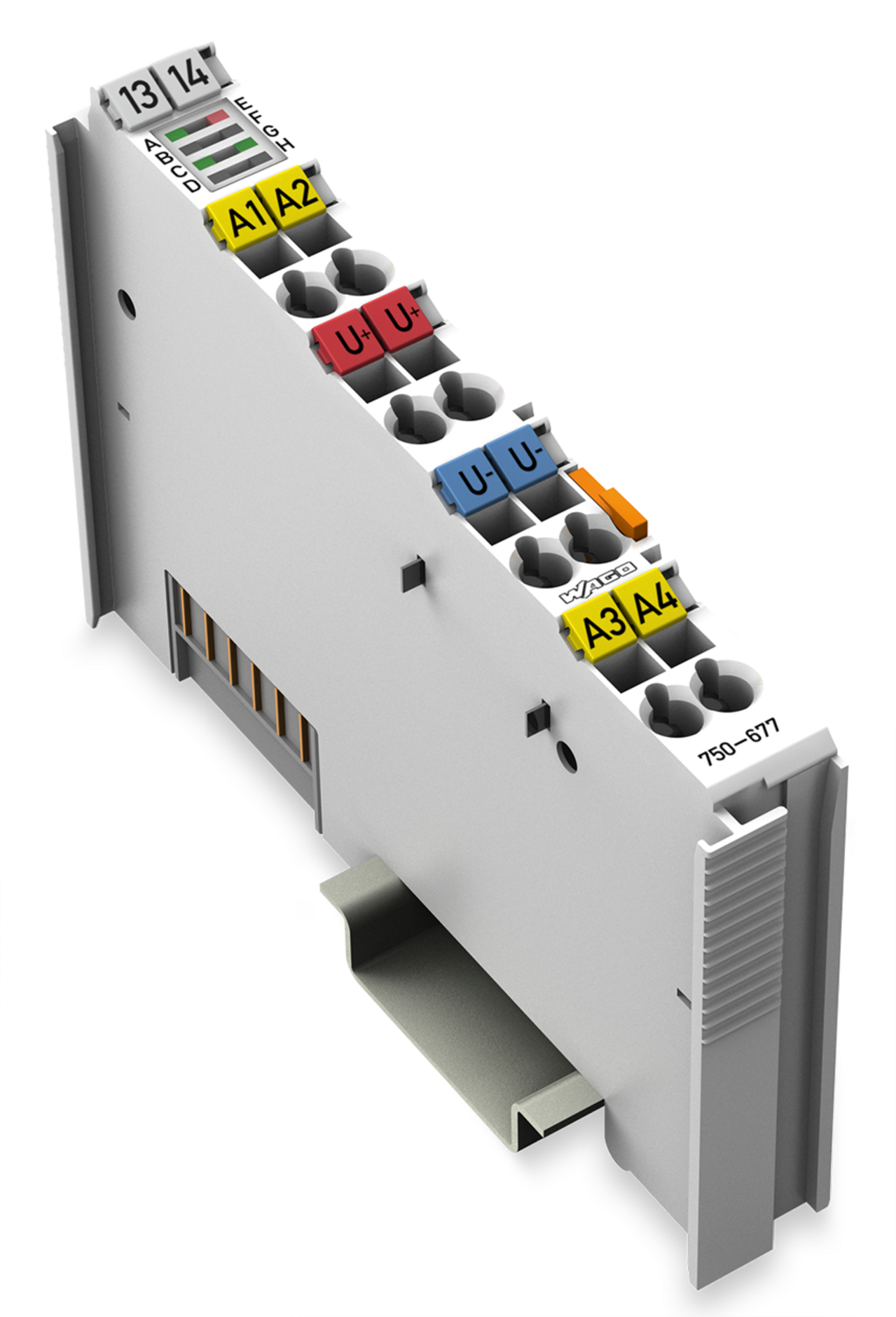

Wago 750-677

Artikelbeschreibung

Suchen Sie ein passendes Bauteil für Ihre Hausinstallation oder Anlage? Der Artikel 750-677 der bewährten Marke Wago ist präzise auf die Anforderungen im Segment Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung zugeschnitten. 4 Pulsweitenausgänge;DC 24 V;0,2 A;lichtgrau.

Detaillierte Produktinformationen:

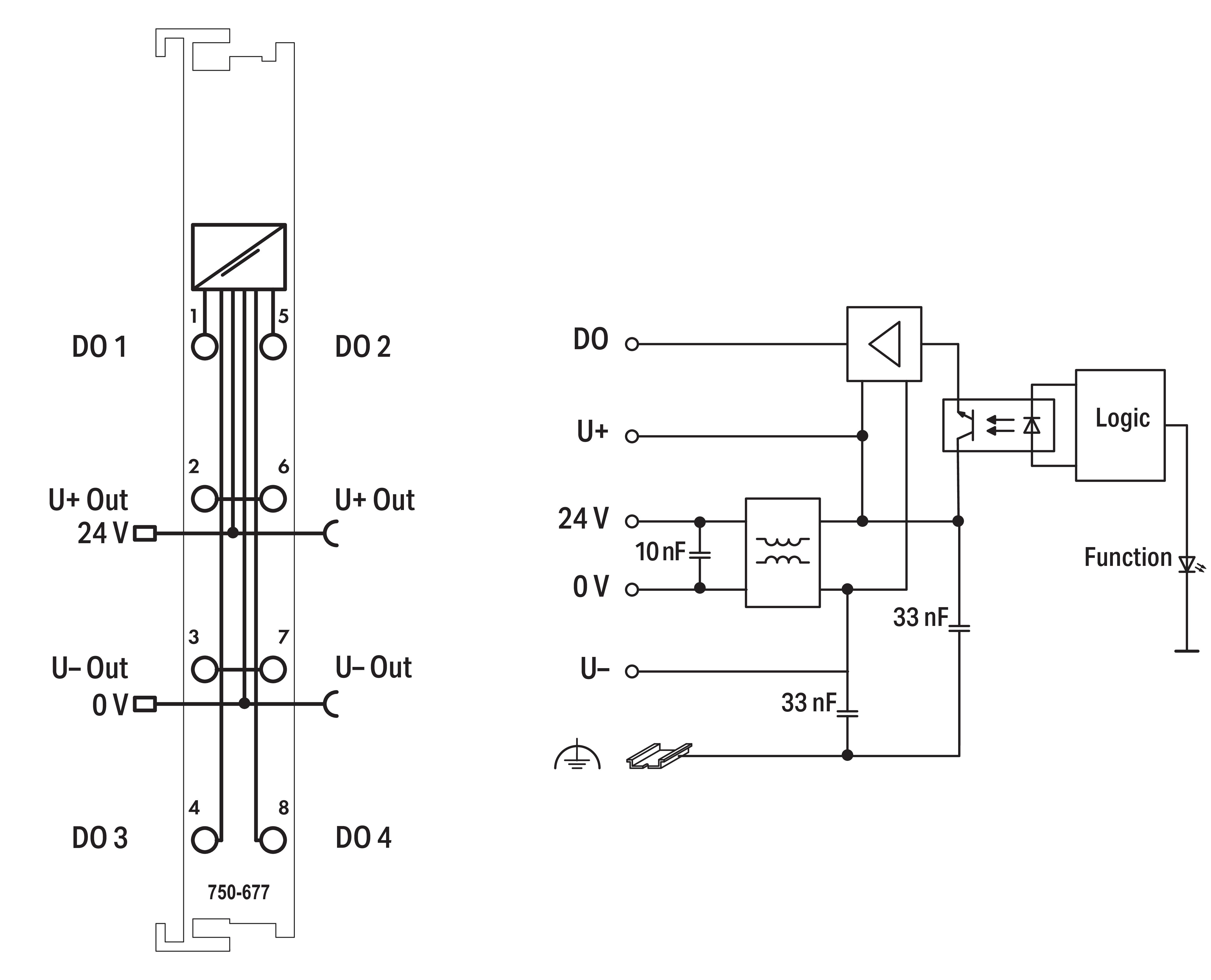

4 Pulsweitenausgänge, DC 24 V, 0,2 A, 20 kHz, Einstellbar

Das Modul gibt an 4 Kanälen getrennt einstellbare PWM-Signale aus. Die Kanäle können einzeln als LSS (negativschaltend) oder HSS (positivschaltend) konfiguriert werden und sind kurzschlussfest ausgelegt. Die PWM-Signale sind je 16 Bit breit.Das Modul unterstützt 5 Betriebsarten. In den Betriebsarten ?PWM DC? und ?PWM Frq? können alle 4 Kanäle unabhängig genutzt werden. Wird auf einem Kanalpaar (1 und 2 oder 3 und 4) jeweils die gleiche Betriebsart eingestellt, ist zudem der Brückenmodus aktivierbar. Hierbei arbeiten die beiden beteiligten Kanäle synchron und können parallel geschaltet werden. In den übrigen 3 komplexen Betriebsarten sind jeweils 2 Kanäle funktional korrespondierend.Dabei wird über den jeweils ersten Kanal das PWM-Signal und über den zugehörigen zweiten Kanal ein statisches Signal (?0? oder ?1?) ausgegeben.Die Einstellmöglichkeiten sowie die Bedeutung der Bits im Prozessabbild entnehmen Sie bitte dem Handbuch (Kapitel ?Betriebsarten?). Die Betriebsart ?PWM DC? ist im Auslieferungszustand eingestellt.
Verifizieren Sie Ihr benötigtes Produkt ganz einfach über die EAN 4066966237146. LuConDa ist Ihr verlässlicher Partner für die schnelle und sichere Beschaffung.
