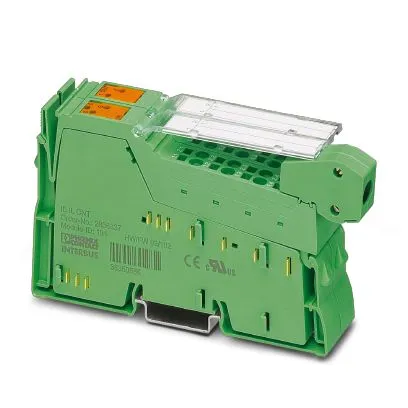

Phoenix Contact IB IL CNT-PAC 2861852

Artikelbeschreibung

Ihre Lösung für höchste Ansprüche: Der Artikel IB IL CNT-PAC von Phoenix Contact. IB IL CNT-PAC Inline-Funktionsklemme - IB IL CNT-PAC.

Detaillierte Produktinformationen:

Inline-Zählerklemme, komplett mit Zubehör (Anschlussstecker und Beschriftungsfeld), 1 Zählereingang, 1 Steuereingang, 1 Ausgang, 24 V DC, 500 mA, 3-Leiter-Anschlusstechnik - - Schnittstellen: - Schnittstelle: Lokalbus - Anschlussart: Inline-Potenzialverteiler - Übertragungsgeschwindigkeit: 500 kBit/s - Übertragungsphysik: Kupfer - - Versorgung: - Logikspannung Ul: 7,5 V DC (über Potenzialrangierer) - Stromaufnahme maximal: 50 mA - Stromaufnahme typisch: 40 mA - Peripheriespannung: 24 V DC (über Potenzialrangierer) - Welligkeit: 5 % - Peripheriespannungsbereich: 19,2 V DC ... 30 V DC - Initiatorversorgung: Segmentkreis (500mA) - Bemerkung: An den Segmentkreis Us wird angeschlossen: Schaltausgang, Sensorversorgungen mit eigenem Kurzschluss-Schutz - - Potenzialtrennung: - Prüfstrecke: 5-V-Versorgung ankommender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min - Prüfstrecke: 5-V-Versorgung weiterführender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min - Prüfstrecke: 7,5-V-Versorgung (Buslogik) / 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min - Prüfstrecke: 24-V-Versorgung (Peripherie) / Funktionserde 500 V AC 50 Hz 1 min - - Zählereingang: - Anzahl der Eingänge: 2 - Betriebsart: Ereigniszählung, Frequenz-/Zeitmessung, Impulserzeugung - Eingangsfrequenz: 100 kHz - Eingangsspannung: 24 V DC - Eingangsspannung: 5 V DC - Eingangsstrom: 5 mA (typisch) - - Steuereingang: - Anzahl der Eingänge: 2 - Anschlusstechnik: 2-, 3-Leiter (geschirmt) - Eingangsspannung: 24 V DC - Eingangsspannung: 5 V DC - Eingangsspannung maximal: 8 V DC - Eingangsstrom: 5 mA (typisch) - - Ausgänge: - Anzahl der Ausgänge: 1 - Anschlusstechnik: 2-Leiter (geschirmt) - Ausgangsspannung: 24 V DC - Ausgangsstrom: 500 mA - - Allgemeine Daten: - Gewicht: 94 g - Anzahl der Stecker: 2 - Schutzart: IP20 nach DIN 40050/IEC 60529 - Schutzklasse: III - Anschlussdaten: Inline-Anschlussstecker Zugfederanschluss 0,2 mm² 1,5 mm² 0,2 mm² 1,5 mm² 24 16 - Breite: 24,4 mm - Höhe: 135 mm - Tiefe: 71,5 mm - - Inline-Potenzialrangierung: - Logikspannung Ul: 7,5 V DC - Stromaufnahme aus Ul: typ. 50 mA - Stromaufnahme aus Ul: typ. 40 mA - Versorgung des Hauptkreises Um: 24 V DC (über Potenzialrangierer) - Segment-Versorgungsspannung Us: 24 V DC - Stromaufnahme aus Us: max. 1 A

Ausgelegt auf die spezifischen Anforderungen im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung, bietet dieses Bauteil (EAN 4017918894559) maximale Sicherheit. Bei LuConDa finden Heimwerker und Industrie-Kunden dieses und viele weitere Produkte für die zügige Umsetzung ihrer Projekte.
