Wago 2759-293/211-1000

Artikelbeschreibung

Suchen Sie ein passendes Bauteil für Ihre Hausinstallation oder Anlage? Der Artikel 2759-293/211-1000 der bewährten Marke Wago ist präzise auf die Anforderungen im Segment Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung zugeschnitten. Runtime;IEC-60870-Master;M.

Detaillierte Produktinformationen:
Runtime, IEC60870 Master, M, Single License, Online activation

Funktion:

Die Kommunikation gemäß dem IEC-60870-Protokoll kann mit dem Konfigurator komfortabel parametriert werden. Dazu wird die CODESYS V3 Entwicklungsumgebung einmalig um das WAGO Telecontrol Package erweitert.

Mit dem Konfigurator werden die IEC-60870-Objekte eingerichtet und der Datenaustausch zur SPS-Applikation oder zu den I/O-Modulen konfiguriert. Import- und Exportfunktionen im CSV-Format ermöglichen die Weitergabe der konfigurierten Daten an andere Engineering-Tools.

 ,

Mit dieser Lizenz werden die Protokolle IEC 60870-5-101, -103 und -104 masterseitig aktiviert. Damit ist die Erstellung von Gateways zur Konvertierung von einem Protokoll zum anderen möglich, z. B. um Schutzgeräte über -103 auszulesen und die Daten über -104 an die Netzleittechnik weiterzugeben.

 ,

In Melderichtung können IEC-60870-101-/-104-Informationsobjekte für Einzel-, Doppel- und Stufenmeldungen verwendet werden ? weiterhin auch Bitmuster, Zählwerte und normalisierte, skalierte und Gleitkomma-Messwerte. Alle Informationsobjekte können ohne oder mit Zeitstempel empfangen werden. Gleiches gilt auch für die Informationsobjekte in Befehlsrichtung.

 ,

Mit den Protokollen für IEC-60870, DNP3 und IEC-61850 können in Summe bis zu 2000 Datenpunkte verarbeitet werden. Bei Verwendung der Master L Lizenzen auf den Geräten Touch Panel 600 und Edge Controller erhöht sich die Zahl auf 5000 Datenpunkte.

 ,

Der IEC-60870-5-Master kann Verbindungen zu bis zu 10 IEC-60870-5-Slave-Geräten bedienen.

 ,

Ihre Vorteile:

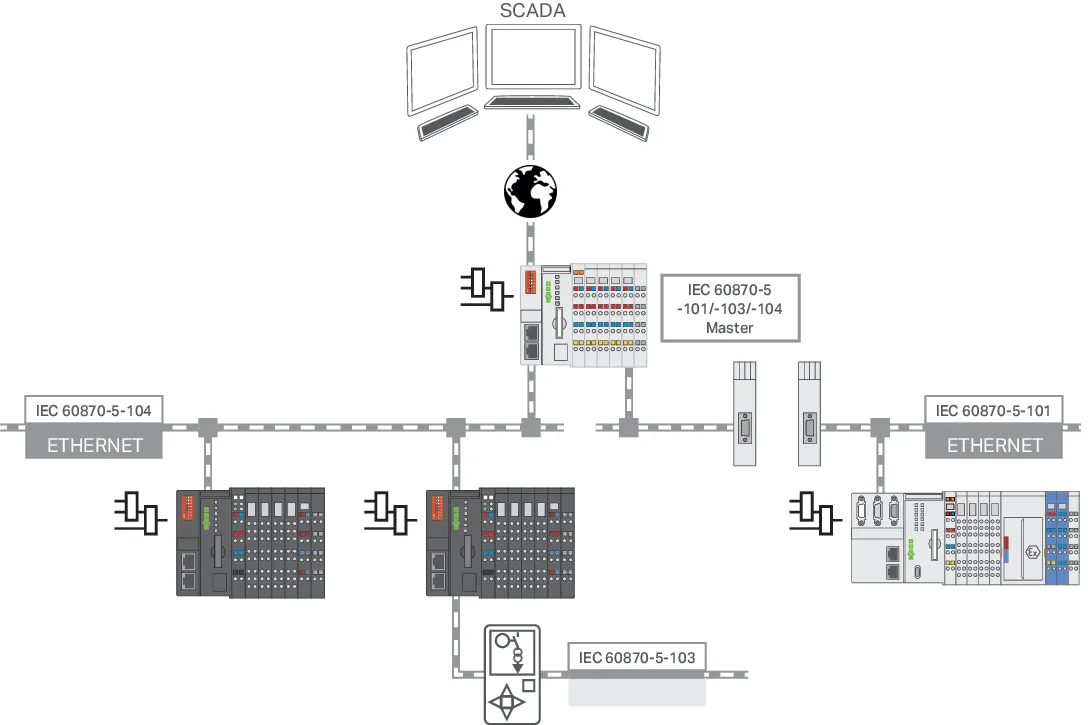

• Verwendung der Steuerung als Fernwirkkopf (Master), um Daten von IEC-60870-5-101/-104-Feldgeräten oder IEC-60870-5-103-Schutzgeräten (Slaves) zu lesen und lokal in der Steuerung zu verarbeiten
• Erstellen einer Gateway-Applikation, um mit dieser Master-Funktion gelesene Daten an eine übergeordnete Leittechnik oder Cloud weiterzugeben. Hierzu können weitere Softwarelizenzen notwendig sein, wie z. B. der WAGO IEC-60870-Slave, DNP 3 Slave, SparcPlug oder die WAGO Cloud.

 ,

Einsatz:

Die Lizenz wird in WAGO Upload erfasst und auf ein Gerät geladen. Weitere Installationsschritte sind nicht erforderlich.

 ,

Technische Daten:

Siehe Kapitel ?Funktionalität der WAGO Protokollbibliothek gemäß IEC 60870-5-101 und -104? im Produkthandbuch ?IEC-60870-Protokoll mit Fernwirkkonfigurator projektieren?.

Verifizieren Sie Ihr benötigtes Produkt ganz einfach über die EAN 4066966109634. LuConDa ist Ihr verlässlicher Partner für die schnelle und sichere Beschaffung.
