Pce PCE-ITM 20

Artikelnummer:	20.014.542
Hersteller:	Pce
Hersteller-Nr:	PCE-ITM 20
Typbezeichnung:	PCE-ITM 20
EAN:	4250348718563
Bestelleinheit:	Packung
Inhaltseinheit:	Stück
Mengenstaffel:	1
Preis gilt für:	1
Verpackungsmenge:	1
Mindestbestellmenge:	1
Verfügbarkeit:	Lieferbar auf Bestellung (Lieferzeit anfragen).
› Produktinformationen › Hersteller / Produktsicherheit

545,29 €

pro 1 Packung

inkl. gesetzl. MwSt.,

zzgl. Versandkosten

Artikelbeschreibung

Die Artikel von Pce, insbesondere das Modell PCE-ITM 20, stehen für herausragende Langlebigkeit. Isolationsmesser PCE-ITM 20.

Detaillierte Produktinformationen:

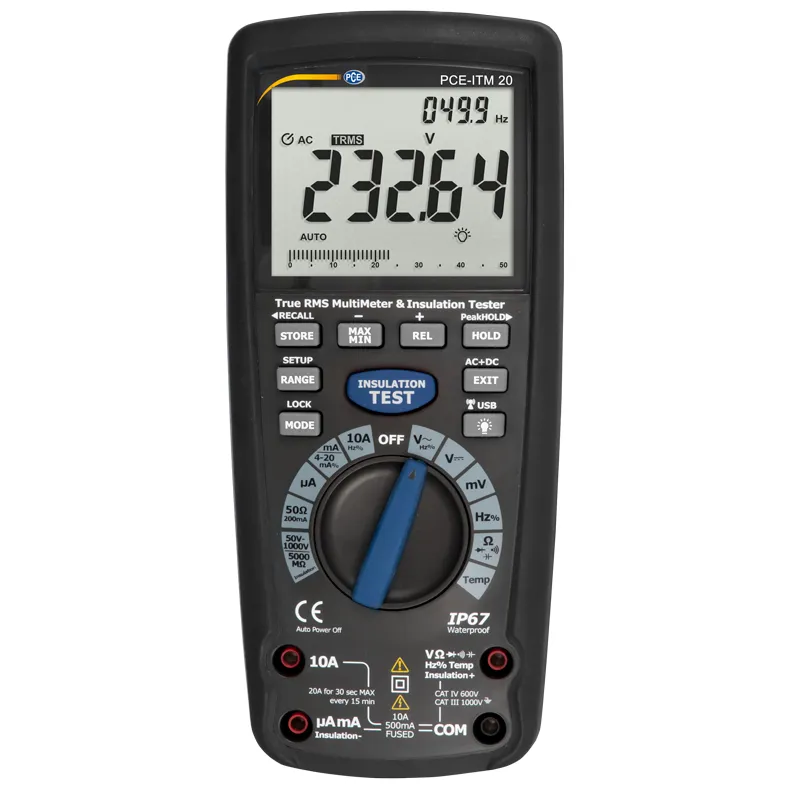

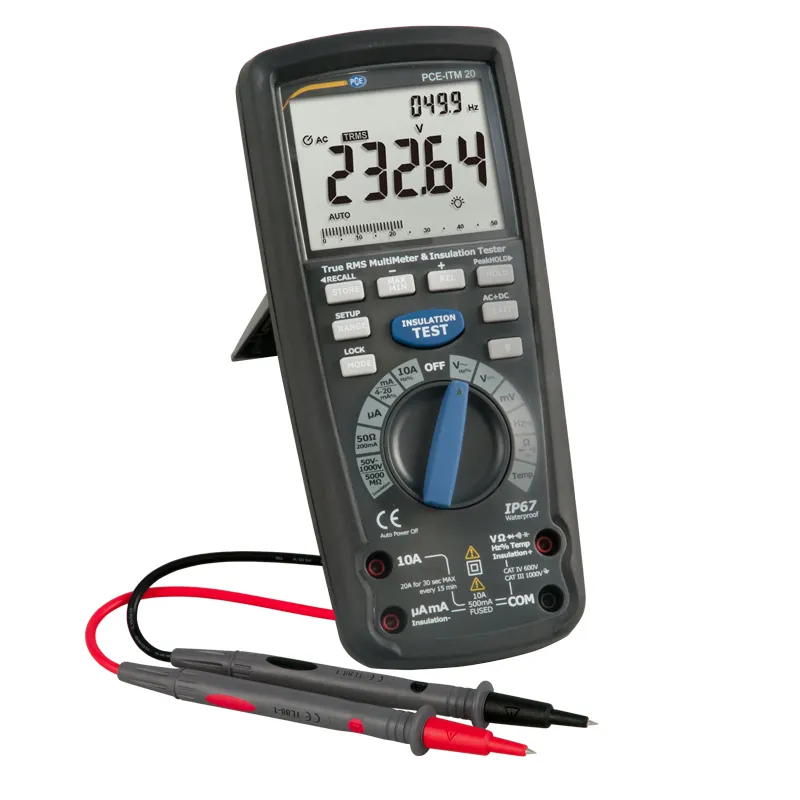

Isolationsmesser PCE-ITM 20Das Isolations-Multimeter ist ein Multimeter und Isolationstester in einem Messgerät / Prüfspannung bis 1000 V / großes LCD-Display / Temperaturmessung / Frequenzmessung / interner Speicher / CAT IV 600 V / IP67 Dieses Isolations-Multimeter PCE-ITM 20 verbindet ein vielseitig ausgestattetes Isolations-Multimeter mit einem Isolationstester. Neben den gewöhnlichen Messgrößen wie Spannung, Strom und Widerstand ist dieses Isolations-Multimeter auch mit einer Frequenz- und Kapazitätsmessung ausgestattet. Über ein im Lieferumfang enthaltenes Thermoelement lässt sich auch die Temperaturmessung durchführen. Die automatische Bereichswahl (Autorange) lässt schnelles und sicheres Arbeiten mit dem Isolations-Multimeter zu, während das große LCD-Display mit Hintergrundbeleuchtung eine gute Ablesbarkeit gewährleistet. Das Highlight dieses Isolations-Multimeter ist der integrierte Isolationstester. Mit Prüfspannungen von bis zu 1000 V werden Isolationswiderstände von bis zu 5000 M? (5 G?) gemessen. Ebenso kann das Isolationsmultimeter direkt den PI und DAR Wert messen. Somit ist es schnell möglich mit Hilfe vom Isolations-Multimeter eine Aussage über den Isolationswert vom Prüfling zu treffen. Zusätzlich hat dieses Isolations-Multimeter einen internen Speicher. So haben Sie die Möglichkeit, die gespeicherten Messwerte zur nachträglichen Analyse im Display noch einmal aufzurufen und abzuschreiben.- automatische Bereichswahl- Kapazitätsmessung- integrierter Isolationstester- großes LCD-Display, Hintergrundbeleuchtung- interner Speicher- Hold-Funktion- nach IEC 1010, CAT III 1000 V, CAT IV 600 V- Frequenzmessung

Isolationstester
Prüfspannung / Prüfstrom	Messbereich	Auflösung	Genauigkeit
50 V 1 mA @ 50 k?	0,01 ... 5 M?	0,0001 M?	± (4 % + 20 Digit)
	5 ... 50 M?	0,001 M?	± (4 % + 20 Digit)
	50 ... 500 M?	0,01 M?	± (4 % + 20 Digit)
	500 ... 1000 M?	0,1 M?	nicht spezifiziert

125 V / 1 mA @ 125 k?	0,01 ... 5 M?	0,001 M?	± (2 % + 20 Digit)
	5 .... 50 M?	0,001 M?	± (2 % + 20 Digit)
	50 ... 500 M?	0,01 M?	± (3 % + 20 Digit)
	500 .... 5000 M?	0,1 M?	± (4 % + 20 Digit)

250 V / 1 mA @ 250 k?	0,01 ... 5 M?	0,0001 M?	± (2 % + 20 Digit)
	5 ... 50 M?	0,001 M?	± (2 % + 20 Digit)
	50 ... 500 M?	0,01 M?	± (3 % + 20 Digit)
	500 ... 5000 M?	0,1 M?	± (4 % + 20 Digit)

500 V / 1 mA @ 500 k?	0,01 ... 5 M?	0,0001 M?	± (2 % + 20 Digit)
	5 ... 50 M?	0,001 M?	± (2 % + 20 Digit)
	50 ... 500 M?	0,01 M?	± (3 % + 20 Digit)
	500 ... 5000 M?	0,1 M?	± (4 % + 20 Digit)

1000 V / 1 mA @ 1000 k?	0,01 ... 5 M?	0,0001 M?	± (2 % + 20 Digit)
	5 ... 50 M?	0,001 M?	± (2 % + 20 Digit)
	50 ... 500 M?	0,01 M?	± (3 % + 20 Digit)
	500 ... 5000 M?	0,1 M?	± (4 % + 20 Digit)

Kurzschlussstrom	<1,5 mA

Multimeter	Messbereich	Auflösung	Genauigkeit
Messgröße	50 mV	0,001 mV	± (0,06 %+ 20 Digit)
Gleichspannung	500 mV	0,01 mV	± (0,06 %+ 6 Digit)
	5 V	0,0001 V	± (0,06 %+ 4 Digit)
	50 V	0,001 V	± (0,06 %+ 4 Digit)
	500 V	0,01 V	± (0,06 %+ 4 Digit)
	1000 V	0,1 V	± (0,1 %+ 3 Digit)

Wechselspannung	50 mV	0,001 mV	± (1 % + 50 Digit)
AC + DC	500 mV	0,01 mV	± (1 % + 50 Digit)
50 .... 1000 Hz	5 V	0,0001 V	± (1 % + 30 Digit)
	50 V	0,001 V	± (1 % + 30 Digit)
	500 V	0,01 V	± (1 % + 30 Digit)
	1000 V	0,1 V	± (1 % + 30 Digit)

Die angegebene Genauigkeit bezieht sich bei Wechselspannung auf 5 ... 100 % vom Messbereich

Gleichstrom	Messbereich	Auflösung	Genauigkeit
	500 µA	0,01 µA	± (0,5 % + 3 Digit)
	5000 µA	0,1 µA	± (0,5 % + 3 Digit)
	50 mA	0,001 mA	± (0,5 % + 3 Digit)
	500 mA	0,01 A	± (0,5 % + 3 Digit)
	10 A	0,001 A	± (0,5 % + 3 Digit)

Wechselstrom	500 µA	0,01 µA	± (1% + 30 Digit)
AC + DC	5000 µA	0,1 µA	± (1% + 30 Digit)
50 .... 1000 Hz	50 mA	0,001 mA	± (1% + 30 Digit)
	500 mA	0,01 A	± (1% + 30 Digit)
	10 A	0,001 A	± (1% + 30 Digit)

Die angegebene Genauigkeit bezieht sich bei Wechselstrom auf 5 ... 100 % vom Messbereich

Widerstand	Messbereich	Auflösung	Genauigkeit
	50 ?	0,01 ?	± (0,2 % + 20 Digit)
	500 ?	0,1 ?	± (0,1 % + 10 Digit)
	5 k?	0,0001 k?	± (0,1 % + 3 Digit)
	50 k?	0,001 k?	± (0,1 % + 3 Digit)
	500 k?	0,01 k?	± (0,1 % + 3 Digit)
	5 M?	0,001 M?	± (1 % + 10 Digit)
	50M ?	0,001 M?	± (1,5 % + 50 Digit)

Kapazität	50 nF	0,001 nF	± (1,5 % + 50 Digit)
	50 nF	0,01nF	± (1,5 % + 10 Digit)
	500 nF	0,1 nF	± (1,5 % + 10 Digit)
	5 µF	0,001µF	± (1,5 % + 5 Digit)
	50 µF	0,01µF	± (1,5 % + 5 Digit)
	500 µF	0,1µF	± (1,5 % + 5 Digit)
	5 mF	0,001 mF	± (3 % + 30 Digit)
	10 mF	0,01 mF	± (3 % + 30 Digit)

Frequenz	50 Hz	0,001 Hz	± (0,02 % + 3 Digit)
(Elektronik)	500 Hz	0,01 Hz	± (0,02 % + 3 Digit)
	5 kHz	0,0001 kHz	± (0,02 % + 3 Digit)
	50 kHz	0,001 kHz	± (0,02 % + 3 Digit)
	500 kHz	0,01 kHz	± (0,02 % + 3 Digit)
	5 MHz	0,0001 MHz	± (0,02 % + 3 Digit)
	50 MHz	0,001 MHz	± (0,02 % + 3 Digit)
	100 MHz	0,01 MHz	nicht spezifiziert

Empfindlichkeit: 0,8 V RMS min @ 20% ... 80 % Duty Cylce < 100 kHz 5 V RMS min @ 20 % ... 80 % > 100 kHz

	Messbereich	Auflösung	Genauigkeit
Frequenz (Elektrik)	40 Hz ... 10 kHz	0,01 1 Hz ...	± (0,1 %)
		0,001 kHz
Duty Cycle	0,1 ... 99,9 %	0,01 %	± (1,2 % + 2 Digit)
Pulsweite	100 µS ... 100 ms, Frequenz: 5 Hz ... 150 kHz
Temperarur -	58 ... 2462 °F	0,1 °F	± (0,5 % + 7 °F)
Typ K Thermoelement	-50 ... 13350 °C	0,1 °C	± (0,5 % + 3,5 °C)
4 ... 20 mA %	-25 ... 125 %	0,01 %	± 50 Digit
Widerstand 50 ? Bereich	50 ?	0,001 ?	± (1 % + 20 Digit)
	500 ?	0,01 ?	± (1 % + 20 Digit)

Leerlaufspannung: 5 V, Überlastschutz 250 V

Allgemeines über das Isolations-Multimeter

Speicher		9999 Speicherpunkte
Gehäuse		Doppelformgehäuse, IP67 (wasser-
		und staubdicht)
Falltest		2 m
Diodentest		Prüfstrom 0,9 mA
		Leerlaufspannung 2,8 mA
Durchgangsprüfung		Akustisches Signal bei Widerstand <
		35 ? / Prüfstrom < 0,35 mA
Spitzenwerterkennung		Erkennung > 1ms
Temperatursensor		Thermoelement Typ K
Eingangsimpedanz		Gleichspannung: > 10 M?
		Wechselspannung: > 9 M?
AC Kopplung		TRMS
Bandbreite Wechselspannung		50 Hz ... 1 kHz
Crest Faktor		<3 bei bei 500 V
		< 1,5 bei 1000 V
Display		50000 Digit LCD beleuchtet mit
		Bargraph
Automatische Abschaltung		Nach 15 Minuten
Messrate / Aktualisierung Display		10 Hz
Spannungsversorgung		6 x 1,5 V AA Batterie
Sicherungen		mA,µA: 0,5 A / 1000 V Keramik
		flink
		A: 10 A / 1000 V Keramik flink
Betriebsbedingungen		5 ... 40 °C / max 80 % r.F.
Lagerbedingungen		-20 ... 60 °C / max. 80 % r.F.
Betriebshöhe		max. 2000 m
Gewicht		ca. 720 g
Abmessungen		220 x 95 x 50 mm
Sicherheit		EN61010-1
		IEC 61010-1 Teil 2 (2001)
		CAT IV 600 V, CAT III 1000V
		UL 61010-1 Teil 2 (2004)
		CAN/CSA C22.2 No 6110-1 Teil 2
		(2004)
		UL 61010B-2-031 Teil 1 (2003)

1 x Isolationsmesser PCE-ITM 201 x Paar Messleitungen1 x Krokodilklemme mit Leitung1 x Adapter für Thermoelemente1 x Thermoelement Typ K6 x 1,5 V AA Batterien1 x Bedienungsanleitung
Finden Sie bei uns genau das richtige Bauteil für Ihre Sparte (Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung). Mit der EAN 4250348718563 ist die Identifikation kinderleicht. LuConDa liefert Ihnen dieses Produkt schnell und zuverlässig direkt nach Hause oder in die Werkstatt.

Technische Daten

PDF-Datenblatt	PDF-Datenblatt PDF Datei
Schnittstelle	NO -
Anzeige	digital -
Nennpr�fspannung 100 V	NO -
Messwertspeicher	NO -
Nennpr�fspannung 500 V	YES -
Nennpr�fspannung 250 V	YES -
Momentanwertspeicher (Data Hold)	YES -
Nennpr�fspannung 1000 V	YES -
Analoge Balkenanzeige	YES -
EF009851	NO -
Nennpr�fspannung 5000 V	NO -
Nennpr�fspannung 2500 V	NO -
�berspannungsableiterpr�fung	NO -
Spannungsmessung	YES -
Niederohmmessung	YES -
EF009850	NO -
Nennpr�fspannung einstellbar	YES -
Hintergrundbeleuchtung der LC-Anzeige	YES -
Stromversorgung	Batterie -
