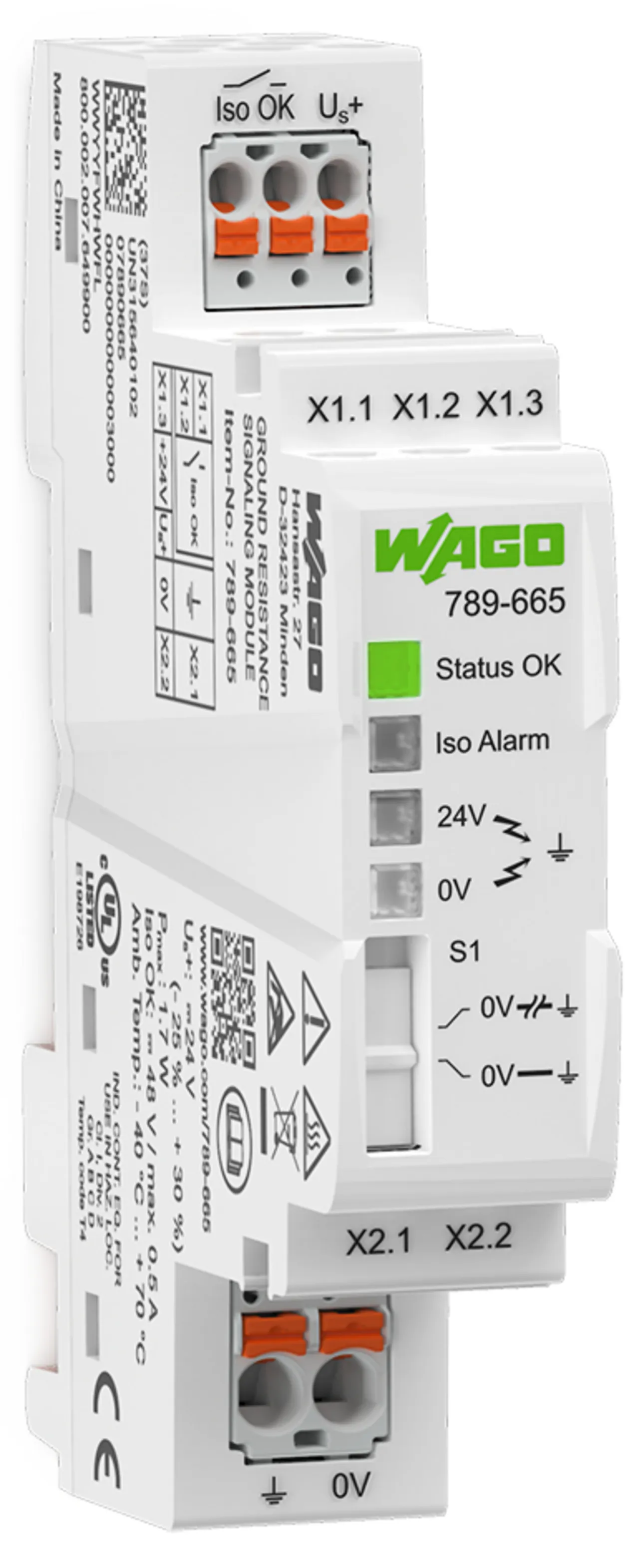

Wago 789-665

Artikelbeschreibung

Entdecken Sie die herausragende Qualität von Wago mit dem Modell 789-665. Erdwiderstand-Signalisierungsmodul;Erdschlussalarm über Digitalausgang;Versorgungsspannung DC 24 V.

Detaillierte Produktinformationen:

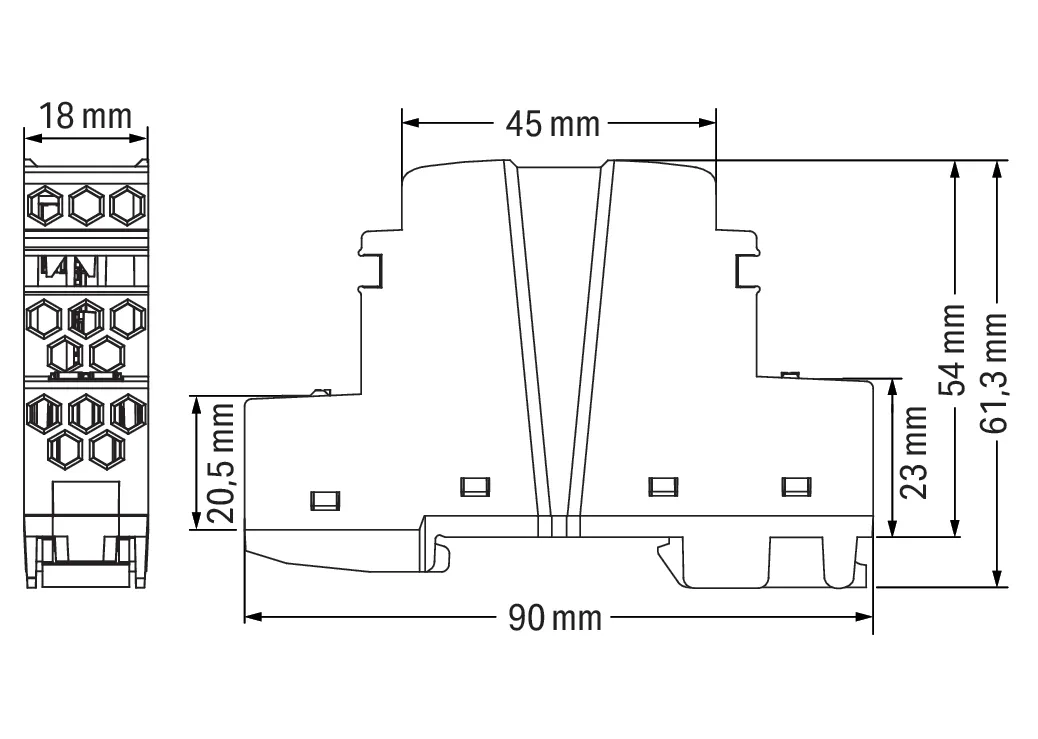

Erdwiderstand-Signalisierungsmodul, Erdschlussalarm über Digitalausgang, Versorgungsspannung DC 24 V, 18 mm Baubreite

Kurzbeschreibung:Das Produkt signalisiert die Unterschreitung eines nicht-einstellbaren, unsymmetrischen Isolationswiderstandes zwischen +24 V bzw. 0 V der Versorgungsspannung und Erde mittels eines potentialfreien Kontaktes (?Iso OK?) und Status-LEDs. Der ?Iso OK?-Kontakt kann über eine speicherprogrammierbare Steuerung ausgewertet werden.Dieser Zustand wird bis zum nächsten Messintervall aufrechterhalten.Betrieb bei geerdetem Steuerstromkreis (Funktionspotentialausgleich):

• Das Modul stellt über einen Halbleiterschalter intern eine Verbindung zwischen den Anschlüssen 0 V (X2.2) und Erde (X2.1) her.
• In einem Intervall von 10 s wird für 0,5 s diese Verbindung zwischen 0 V und Erde aufgetrennt und die Verschiebung des Isolationswiderstandes zwischen +24 V (X1.3) bzw. 0 V (X2.2) der Versorgungsspannung und Erde (X2.1) ermittelt.
• Der Erdanschluss am Modul erfüllt nicht die Anforderungen an einen Schutzleiteranschluss (PE). Es handelt sich hierbei um eine Funktionserdung. Durch die Messmethode stellt das Modul keine dauerhafte Verbindung zwischen 0 V und Erde her.

Betrieb bei ungeerdetem Steuerstromkreis

• In dieser Betriebsart ist der Halbleiterschalter zur Herstellung einer Verbindung zwischen 0 V (X2.2) und Erde (X2.1) deaktiviert. In einem Intervall von 1 s wird für 0,5 s die Verschiebung des Isolationswiderstandes ermittelt.
• Das Modul erfüllt nicht die Anforderungen an ein Isolationsüberwachungsgerät gemäß EN 61557-8.

Kontakt ?Iso OK?:

• Der potentialfreie Kontakt dient zur unterstützenden Auswertung (z. B. über eine SPS) von sich anbahnenden Isolationsfehlern.
• Dieser Kontakt darf nicht zum Schalten von sicherheitsrelevanten Produkten genutzt werden, die zu einer Abschaltung des Stromkreises führen.
