Pce PCE-PA 8300-2-ICA

Artikelbeschreibung

Ihre Lösung für höchste Ansprüche: Der Artikel PCE-PA 8300-2-ICA von Pce. Leistungsmesser PCE-PA 8300-2-ICA inkl. ISO-Kalibrierzertifikat.

Detaillierte Produktinformationen:
Leistungsmesser



3-Phasen Leistungs- und Netzstöranalysator / Oberwellenanalysator / bis 3000 A AC /



mit SD-Datenspeicher / Grafikdisplay

Der Leistungsmesser PCE-PA 8300-2 besticht durch seine einfache

Handhabung. Der Leistungsmesser speichert alle Messwerte auf einer SD-Karte. Der PCE-PA 8300-2

Leistungsmesser kann zur Leistungsmessung und zur Netzanalyse eingesetzt werden. Die Leistung kann vom

Leistungsmesser bis zu 9999 MW gemessen werden.

Zur Netzanalyse kann der PCE-PA 8300-2 Leistungsmesser Oberwellen und Harmonische bis zur 50ten Ordnung

exakt bestimmen.

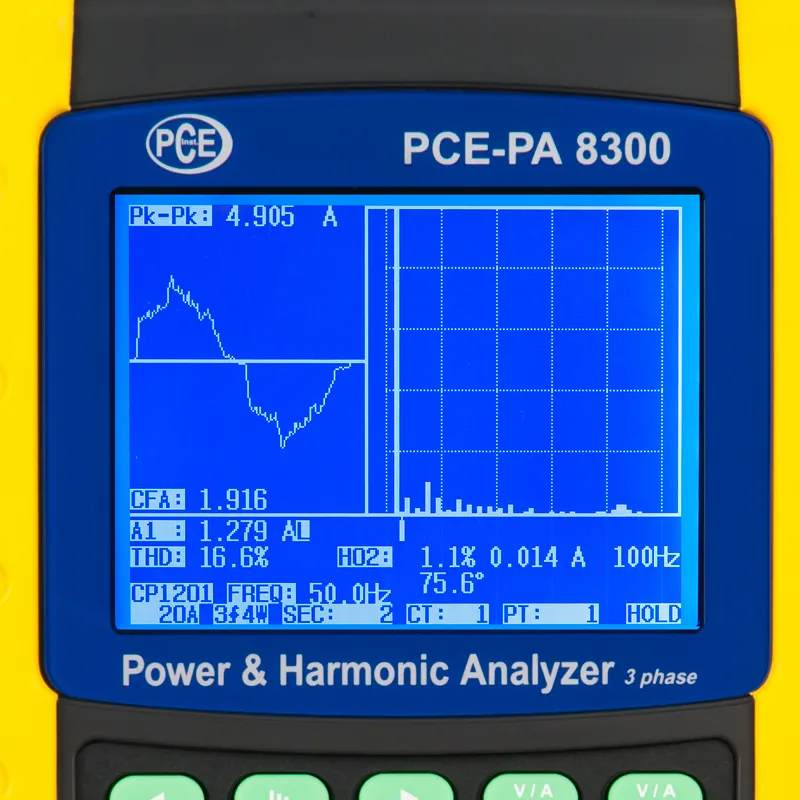

Alle Messwerte werden auf dem Grafik LCD dargestellt. Somit ist es kein Problem mit dem Leistungsmesser die Netzverzerrungen darzustellen. Zur Genauen Netz- und Leistungsanalyse können

die Messdaten in einem frei einstellbaren Speicherintervall auf einer SD-Speicherkarte abgelegt werden.

Dies ermöglicht Langzeitaufnahmen mit dem PCE-PA 8300-2 Leistungsmesser.

- 3-phasiger Leistungs- und Netzstöranalysator

- Messung bis 3000 A AC

- inkl. Rogowskispulen

- Oberwellen- und Harmonischen-Analyse

- Schein-, Wirk-, Blindleistungsmessung

- Leistungsfaktormessung

- Stromzangen versch. Hersteller anschließbar

- SD-Kartenspeicher

- Einstellbares Speicherintervall

- Bis zu 600 V AC messbar

- Messung von Phasenwinkel / Frequenz

- Grafikdisplay mit Harmonischen-Darstellung

- Robustes Gehäuse

- Automatische Messbereichswahl (AC V)



Elektrische Spezifikationen
Spannungsmessung (AC V)
Messbereich	Auflösung	Genauigkeit
10 V ... 600 V (Phase zu Neutral)          10 V ... 600 V (Phase zu Phase)	0,1 V	±(0,5 % + 0,5 V)
Strommessung (AC A)
Messbereich	Auflösung	Genauigkeit
30 A	0,001 A (< 10 A)          0,01 A (>= 10 A)	±(0,5 % + 0,1 A)
300 A	0,01 A (< 100 A)          0,1 A (>= 100 A)	±(0,5 % + 0,5 A)
3000 A	0,1 A (< 1000 A)          1 A (>= 1000 A)	±(0,5 A + 5 A)
Wirkleistung
Messbereich	Auflösung	Genauigkeit
0 ... 9,999 kW	0,001 kW	±(1 % + 0,008 kW)
10 ... 99,99 kW	0,01 kW	±(1 % + 0,008 kW)
100 ... 999,9 kW	0,1 kW	±(1 % + 0,8 kW)
1 ... 9,999 MW	0,001 MW	±(1 % + 0,008 MW)
Scheinleistung
Messbereich	Auflösung	Genauigkeit
0 ... 9,999 kVA	0,001 kVA	±(1 % + 0,008 kVA)
10 ... 99,99 kVA	0,01 kVA	±(1 % + 0,08 kVA)
100 ... 999,9 kVA	0,1 kVA	±(1 % + 0,8 kVA)
1 ... 9,999 MVA	0,001 MVA	±(1 % + 0,008 MVA)
Blindleistung
Messbereich	Auflösung	Genauigkeit
0 ... 9,999 kVAR	0,001 kVAR	±(1 % + 0,008 kVAR)
10 ... 99,99 kVAR	0,01 kVAR	±(1 % + 0,08 kVAR)
100 ... 999,9 kVAR	0,1 kVAR	±(1 % + 0,8 kVAR)
1 ... 9,999 MVAR	0,001 MVAR	±(1 % + 0,008 MVAR)
Wirkenergie
Messbereich	Auflösung	Genauigkeit
0 ... 9,999 kWh	0,001 kWh	±(2 % + 0,008 kWh)
10 ... 99,99 kWh	0,01 kWh	±(2 % + 0,08 kWh)
100 ... 999,9 kWh	0,01 kWh	±(2 % + 0,8 kWh)
1 ... 9,999 MWh	0,001 MWh	±(2 % + 0,008 MWh)
Scheinenergie
Messbereich	Auflösung	Genauigkeit
0 ... 9,999 kVAh	0,001 kVAh	±(2 % + 0,008 kVAh)
10 ... 99,99 kVAh	0,01 kVAh	±(2 % + 0,08 kVAh)
100 ... 999,9 kVAh	0,01 kVAh	±(2 % + 0,8 kVAh)
1 ... 9,999 MVAh	0,001 MVAh	±(2 % + 0,008 MVAh)
Blindenergie
Messbereich	Auflösung	Genauigkeit
0 ... 9,999 kVARh	0,001 kVARh	±(2 % + 0,008 kVARh)
10 ... 99,99 kVARh	0,01 kVARh	±(2 % + 0,08 kVARh)
100 ... 999,9 kVARh	0,01 kVARh	±(2 % + 0,8 kVARh)
1 ... 9,999 MVARh	0,001 MVARh	±(2 % + 0,008 MVARh)
Leistungsfaktor
Messbereich	Auflösung	Genauigkeit
0 ... 1	0,01	± 0,04
Phasenwinkel
Messbereich	Auflösung	Genauigkeit
-180° ... 180°	0,1°	± 1°
Frequenz
Messbereich	Auflösung	Genauigkeit
45 ... 65 Hz	0,1 Hz	± 0,1 Hz
Harmonische der Wechselspannung bei 50/60 Hz
Messbereich	Auflösung	Genauigkeit
1 ... 20ste Ordnung	0,1 V          0,1 %	± (2 % + 0,5 V)          ± (2 % + 10 Digits)
21 ... 30ste Ordnung	0,1 V          0,1 %	± (2 % + 0,5 V)          ± (2 % + 20 Digits)
31 ... 50ste Ordnung	0,1 V          0,1 %	nicht spezifiziert
Harmonische des Wechselstroms bei 50/60 Hz
Messbereich	Auflösung	Genauigkeit
1 ... 20ste Ordnung	0,001 ... 1 A          0,1 %	± (2 % + 0,5 A)          ± (2 % + 10 Digits)
21 ... 30ste Ordnung	0,001 ... 1 A          0,1 %	± (2 % + 0,5 A)          ± (2 % + 20 Digits)
31 ... 50ste Ordnung	0,001 ... 1 A          0,1 %	nicht spezifiziert
Allgemeine technische Spezifikationen
Display	3,7 Punktmatrix LCD (320 x 240 Pixel)
	mit LED Hintergrundbeleuchtung
Sicherheitsstandard	IEC1010CAT III 600 V
Eingangswiderstand AC V	10 MOhm
Arbeitsfrequenz Stromzangen	40 Hz ... 1 kHz
getestete Arbeitsfrequenz Stromzangen	45 Hz ... 65 Hz
Überlastschutz	AC V          AC A	720 V RMS 1300 A mit Stromzange
Datenspeicher	SD-Karte
Aufnahmeintervall	1 Sekunde
Datenloggerfunktion	Echtzeitspeicherung auf SD-Karte
Speicherintervall	2 Sekunden ... 7200 Sekunden
Datenausgabe	per USB oder RS-232 je nach Verbindungskabel
	(Nur zur Live Darstellung am PC)
Betriebstemperatur	0 ... +50 °C
Umgebungsfeuchtigkeit	< 80 % r.F.
Spannungsversorgung	8 x 1,5 V AA Batterien 9 V Netzteil
Stromaufnahme	Messgerät: 500 mA DC Stromzange: 34 mA DC
Maximaler Leitungsdurchmesser	Rogowskispulen: 175 mm
Abmessungen	Messgerät: 225 x 125 x 64 mm
Gewicht	Messgerät: 948 g (inkl. Batterien) Stromzange: 467 g (inkl. Kabel)

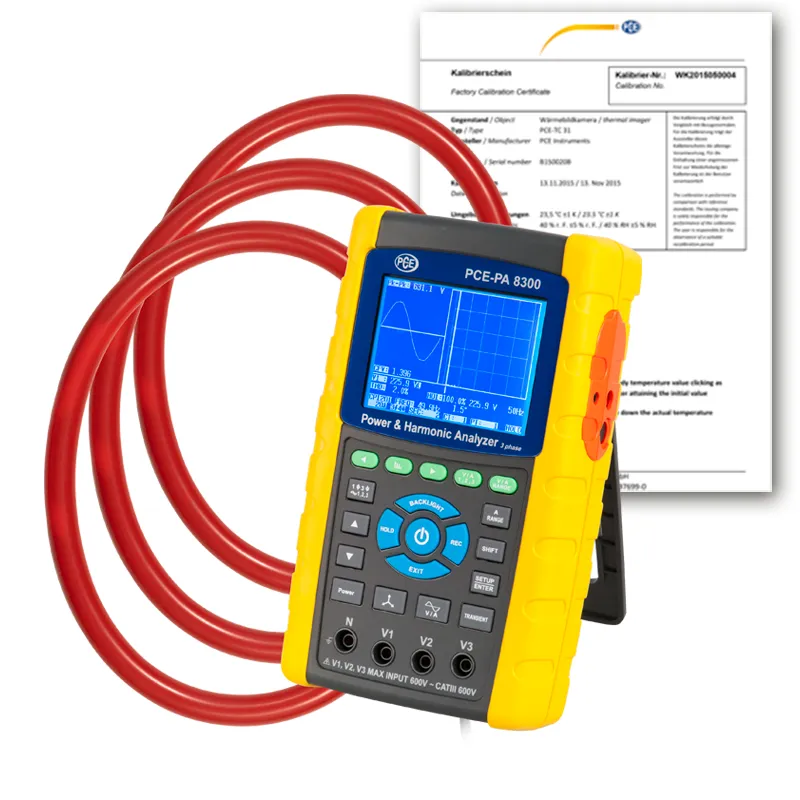

1 x Leistungsmesser PCE-PA 8300-2-ICA

3 x Rogowskispulen

4 x isolierte Krokodilklemmen

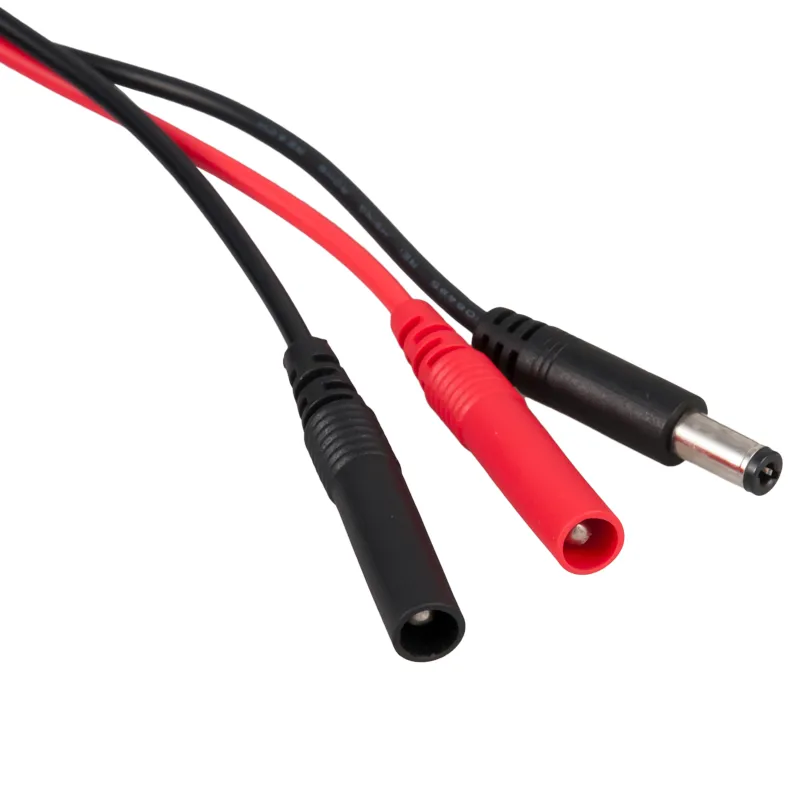

4 x Sicherheitsmessleitungen

6 x 1,5 V AA Batterie

1 x 9 V Netzadapter

1 x Tragetasche

1 x 2 GB SD-Speicherkarte

1 x Bedienungsanleitung

1 x ISO-Kalibrierzertifikat
