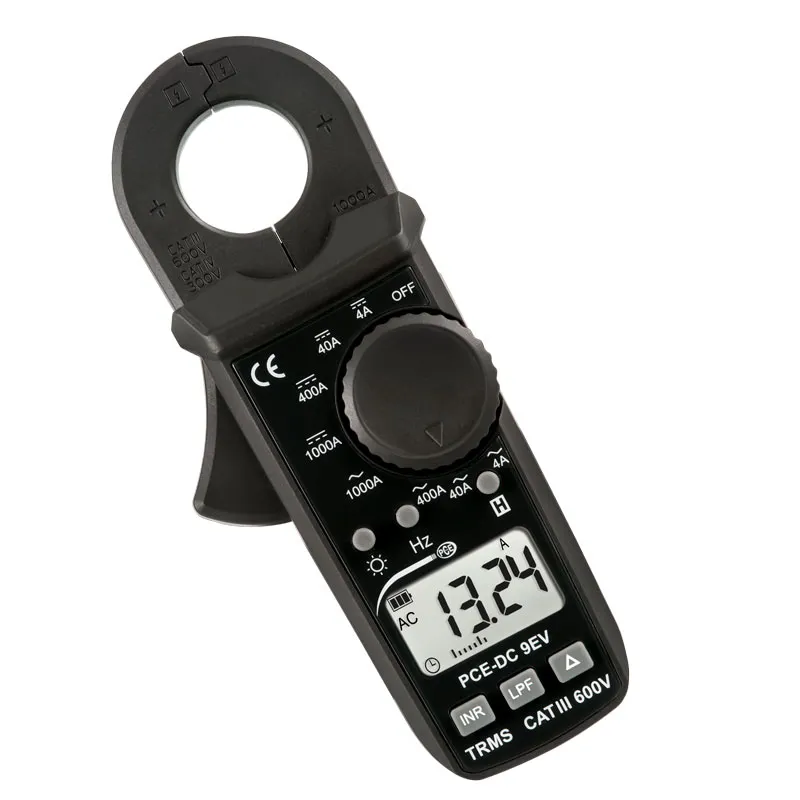

PCE Deutschland GmbH PCE-DC 9EV-ICA

Artikelbeschreibung

Qualität, die überzeugt: Das Produkt PCE-DC 9EV-ICA des renommierten Herstellers PCE Deutschland GmbH aus der Kategorie Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung. EVSE Messgerät / EVSE Messzange PCE-DC 9EV-ICA inkl. ISO-Kalibrierzertifikat.

Detaillierte Produktinformationen:

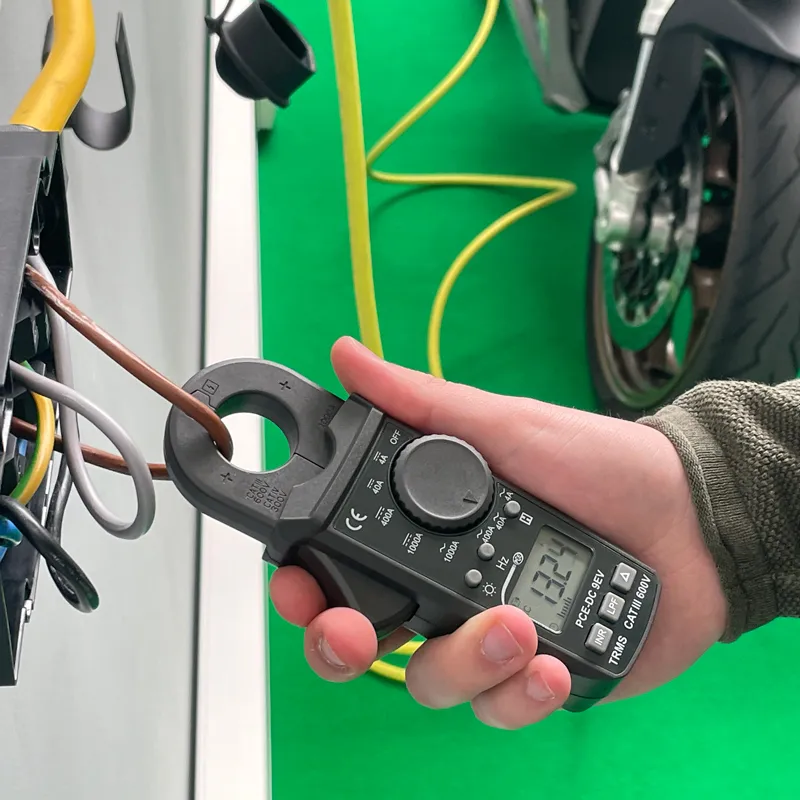

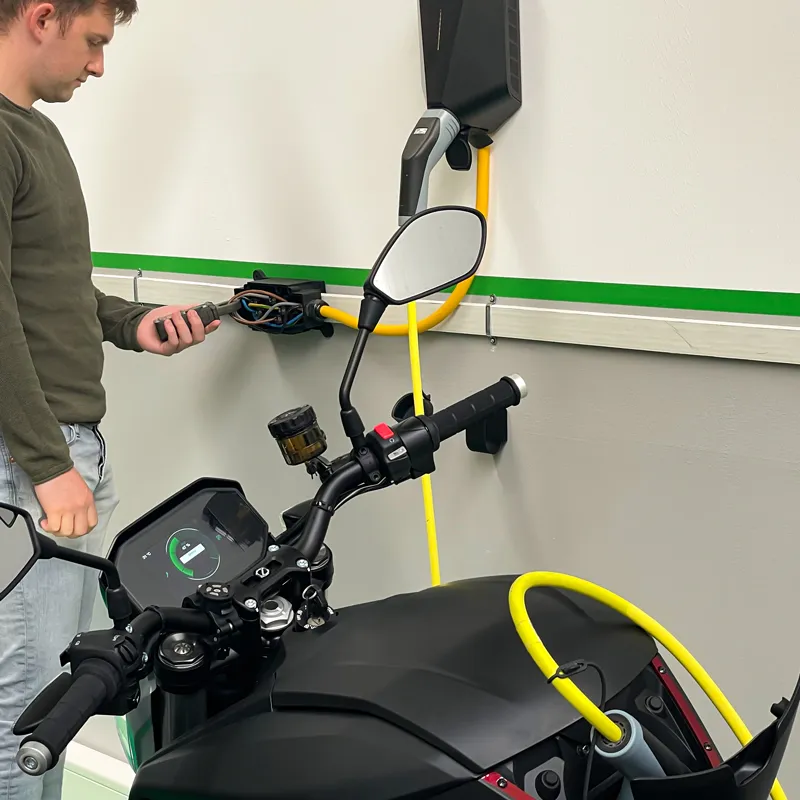

EVSE Messgerät / EVSE Messzange mit einem Messbereich von 0 ... 1000 A AC/DC / Frequenzmessungkleine und kompakte Bauweise / Einschaltstrommessung / sofort einsatzbereit /25 mm breite Stromzangenöffnung / optional mit ISO-ZertifizierungDie EVSE Messzange ist ein Messgerät zur präzisen Bestimmung von elektrischen Strömen. Mit einem Stromzangendurchmesser von 25 mm und einem Messbereich von 0 ... 1000 A AC/DC deckt das EVSE Messgerät einen Großteil aller Messaufgaben ab. Die Strommessung erfolgt induktiv bei der EVSE Messzange. Das bedeutet, dass die zu messenden Prüflinge vorher nicht abgeschaltet werden müssen. Somit kann im laufenden Betrieb der fließende Strom gemessen werden. Angezeigt wird der Messwert numerisch als auch grafisch anhand eines Balkendiagrams. Die kompakte Bauweise vom EVSE Messgerät ermöglicht zudem ein unkompliziertes Verstauen des Messgerätes in Arbeitstaschen. Elektromobilität spielt eine immer größer werdende Rolle. Daher ist es wichtig den Stromfluss in den Leitungen zu kennen. So kann mit der EVSE Messzange die Wallbox eines Elektrofahrzeugs auf der Primär- als auch Sekundärseite überwacht werden. Außerdem kann das EVSE Messgerät in Werkstätten bei der Überprüfung von Elektrofahrzeugen eingesetzt werden. So kann der Anlaufstrom der Elektromotoren oder auch der Bordstrom mit der EVSE Messzange geprüft werden. Neben dem normalen Messmodus kann das EVSE Messgerät auch zusätzlich den Einschaltstrom messen. Eine Einschaltstrommessung mit der EVSE Messzange ist besonders beim Anfahren von Motoren, wie zum Beispiel Belüftungsanlagen notwendig, um mögliche Fehlerquellen auszuschließen. Zusätzlich hat die EVSE Messzange eine Tiefpassfilterfunktion. Mit dieser Funktion können Ströme im Niederfrequenzbereich bestimmt werden. Dabei werden Ströme bis zu einer Frequenz von 1 kHz von der EVSE Messzange gemessen. Damit findet das EVSE Messgerät seine Anwendung zum Beispiel bei der Strommessung von Tiefmitteltönern.- induktive Strommessung - Messbereich 0 ... 1000 A AC / DC- Hintergrundbeleuchtung - kleine und kompakte Bauweise- 25 mm breiter Innendurchmesser- Einschaltstrommessung

Gleichstrom
Messbereich	0 ... 4 A DC
Auflösung	1 mA DC
Genauigkeit*	±1,5 % v. Mw. ± 3 Digits
Messbereich	0 ... 40 A DC
Auflösung	10 mA DC
Genauigkeit*	±1,5 % v. Mw. ± 3 Digits
Messbereich	0 ... 400 A DC
Auflösung	100 mA DC
Genauigkeit*	±1,5 % v. Mw. ± 3 Digits
Messbereich	0 ... 900 A DC
Auflösung	1 A DC
Genauigkeit*	±1,5 % v. Mw. ± 3 Digits
Messbereich	900 ... 1000 A DC
Auflösung	1 A DC
Genauigkeit*	±2,0 % v. Mw. ± 3 Digits
Überlastungsschutz 1000 A DC
Wechselstrom
Messbereich	0 ... 4 A AC
Auflösung	1 mA AC
Genauigkeit*	±1,5 % v. Mw. ± 3 Digits (50 / 60 Hz)
	±2,0 % v. Mw. ± 4 Digits (40 ... 400 Hz)
Messbereich	0 ... 40 A AC
Auflösung	10 mA AC
Genauigkeit*	±1,5 % v. Mw. ± 3 Digits (50 / 60 Hz)
	±2,0 % v. Mw. ± 4 Digits (40 ... 400 Hz)
Messbereich	0 ... 400 A AC
Auflösung	100 mA AC
Genauigkeit*	±1,5 % v. Mw. ± 3 Digits (50 / 60 Hz)
	±2,0 % v. Mw. ± 4 Digits (40 ... 400 Hz)
Messbereich	0 ... 900 A AC
Auflösung	1 A AC
Genauigkeit*	±1,5 % v. Mw. ± 3 Digits (50 / 60 Hz)
	±2,0 % v. Mw. ± 4 Digits (40 ... 400 Hz)
Messbereich	900 ... 1000 A DC
Auflösung	1 A AC
Genauigkeit*	±2,0 % v. Mw. ± 3 Digits (50 / 60 Hz)
	±2,5 % v. Mw. ± 4 Digits (40 ... 400 Hz)
Überlastungsschutz1000 A AC
TrueRMS, Scheitelfaktor bis 3 %
*Bei einem Scheitelfaktor von >2 % erhöht sich die Genauigkeit um weitere 2 %
Frequenz
Messbereich bei 4 A AC	1 ... 10 Hz
Auflösung	0,1 Hz
mindest Strom	0,2 A AC
Genauigkeit	±0,5 v. Mw. % ± 2 Digits
Messbereich bei 4 A AC	10 ... 4 kHz
Auflösung	0,1/1 Hz
mindest Strom	0,08 A AC
Genauigkeit	±0,5 v. Mw. % ± 2 Digits
Messbereich bei 4 A AC	4k ... 40 kHz
Auflösung	1/10 Hz
mindest Strom	0,20 A AC
Genauigkeit	±0,5 v. Mw. % ± 2 Digits
Messbereich bei 40 A AC	1 ... 10 Hz
Auflösung	0,1
mindest Strom	1,5 A AC
Genauigkeit	±0,5 v. Mw. % ± 2 Digits
Messbereich bei 40 A AC	10 ... 4 kHz
Auflösung	0,1/1
mindest Strom	0,8 A AC
Genauigkeit	±0,5 v. Mw. % ± 2 Digits
Messbereich bei 400 A AC	2 ... 4 kHz
Auflösung	0,1/1
mindest Strom	4 A AC
Genauigkeit	±0,5 v. Mw. % ± 2 Digits
Messbereich bei 1000 A AC	1 ... 4 kHz
Auflösung	0.1/1
mindest Strom	40 A AC
Genauigkeit	±0,5 v. Mw. % ± 2 Digits
Überlastungsschutz 1000 A AC
Einschaltwechselstrom
Messbereich	4 A AC
Triggerstrom (Schwellenwert)	0,2 A AC
Messbereich	40 A AC
Triggerstrom (Schwellenwert)	2 A AC
Messbereich	400 A AC
Triggerstrom (Schwellenwert)	20 A AC
Messbereich	1000 A AC
Triggerstrom (Schwellenwert)	200 A AC
Integrationszeit 100 ms
Überlastungsschutz 1000 A AC/DC
Wechselstrom Tiefpassfilter (LPF)
Messbereich	4 A AC
Auflösung	0,001 A AC
Genauigkeit	3 % ±5 Digits
Messbereich	40 A AC
Auflösung	0,01 A AC
Genauigkeit	3 % ±5 Digits
Messbereich	400 A AC
Auflösung	0,1 A AC
Genauigkeit	3 % ±5 Digits
Messbereich	0 ... 900 A AC
Auflösung	1 A AC
Genauigkeit	3 % ±5 Digits
Messbereich	900 ... 1000 A AC
Auflösung	1 A AC
Genauigkeit	4 % ±5 Digits
Der Tiefpassfilter bezieht sich auf eine Frequenz bis 1 kHz
Weitere Spezifikationen
Alle Genauigkeiten gelten bei einer Umgebung zwischen 18 ... 28 °C

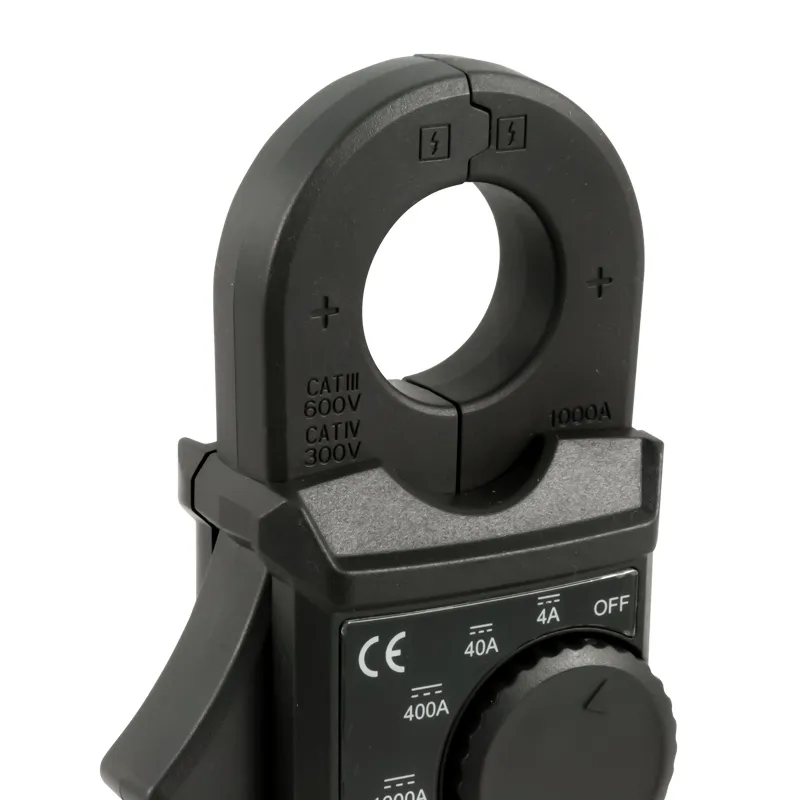

Stromzangeninnendurchmesser	25 mm

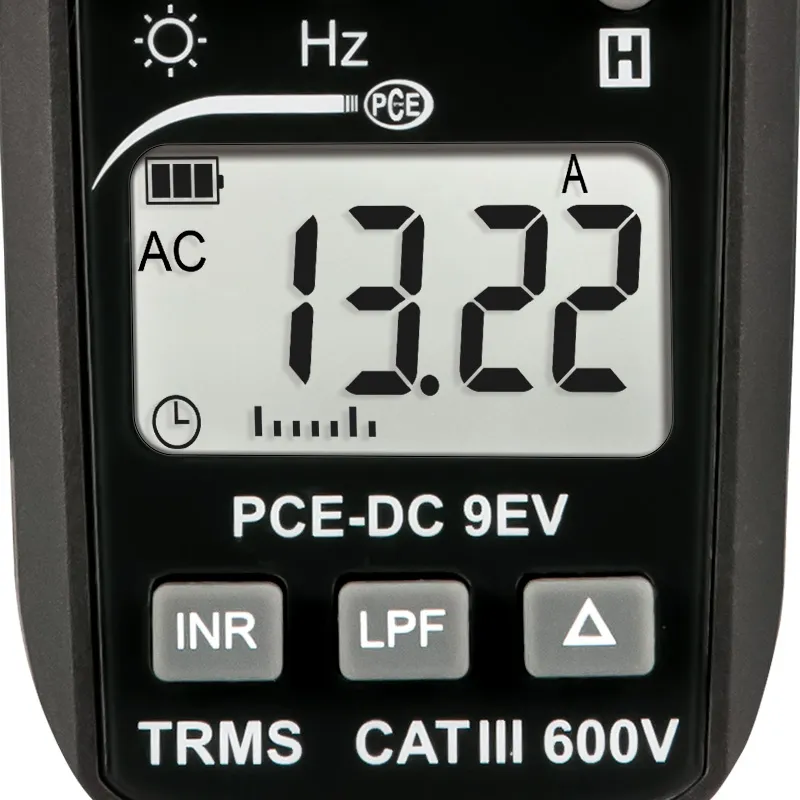

Display	LC-Display
Messbereichsauswahl	manuell
Spannungsversorgung	2 x 1,5 V AAA Batterien
Leistungsaufnahme	22 mA bei ausgeschalteter Hintergrundbeleuchtung
Messrate	3 Hz bei numerischer Ansicht
	30 Hz bei Bargraphen
Betriebsbedingungen	-10 ... 50 °C, <85 % r.F., nicht kondensierend
Lagerbedingungen	-20 ... + 60 °C, <75 % r.F., nicht kondensierend
maximale Höhe	2000 m
Abmessungen	152 mm x 66 mm x 36 mm
Gewicht	190 g (mit Batterien)

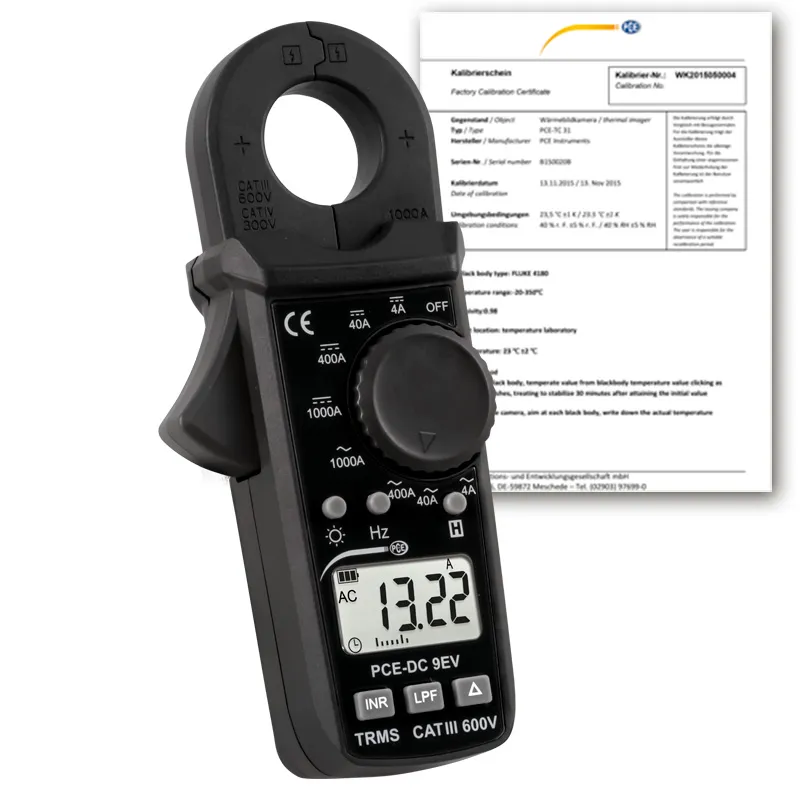

1 x EVSE Messgerät / EVSE Messzange PCE-DC 9EV-ICA1 x Transporttasche2 x 1,5 AAA Batterie 1 x Bedienungsanleitung1 x ISO-Kalibrierzertifikat
Verlassen Sie sich auf passgenaue Verarbeitung (EAN: 4250348727589). Sichern Sie sich diesen Artikel bei LuConDa und profitieren Sie von unserem exzellenten Preis-Leistungs-Verhältnis für jedermann.
