Pce PCE-CTI 10-ICA

Artikelbeschreibung

Für Projekte im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung empfehlen wir den Artikel PCE-CTI 10-ICA von Pce. Stromzange PCE-CTI 10-ICA inkl. ISO-Kalibrierzertifikat.

Detaillierte Produktinformationen:
Stromzange mit Bluetooth 4.0 Schnittstelle / Messbereich 0 ... 1500 V AC/DC /erweiterbar mit zusätzlicher flexiblen Stromzange für Messungen bis 3000 A AC /Einschaltstrommessung / VFD Funktion Die Stromzange ist das ideale Messmittel zur Messung von Spannungen bis 1500 V AC/DC und Ströme von bis zu 1000 A AC/DC. Die Strommessung bei der Stromzange erfolgt induktiv. Dazu wird die Versorgungsleitung in die Stromzange gelegt. Das hat den besonderen Vorteil, dass während des Betriebs der Strom gemessen werden kann. Dadurch findet die Stromzange seine Anwendung zum Beispiel bei Wartungsarbeiten an einer Photovoltaikanlagen. Photovoltaikanlagen bestehen aus vielen verschiedenen Solarzellen, die in Reihe zueinander geschaltet sind. Hier können mit der Stromzange die einzelnen Strömer einzelner Reihen gemessen werden um mögliche Fehler einzugrenzen.  Neben der normalen Spannungs- und Strommessung kann die Stromzange auch den Einschaltstrom messen. Einschaltströme sind Ströme, die im Einschaltmoment besonders hoch sind. Diese Ströme entstehen beim Anfahren von Motoren für zum Beispiel Belüftungsanlagen oder auch beim Einschalten einer Stadionbeleuchtung. Für die Dimensionierung von Versorgungsleitung und Sicherungen ist diese Messung mit der Stromzange besonders wichtig. Frequenzumrichter sind Wandler die die Spannung auf der Primärseite mit veränderter Frequenz und Amplitude an der Sekundärseite ausgeben. Mit der Stromzange und der VFD Messfunktion können auch hier Messungen bis zu einer Frequenz von 45 Hz ... 1 kHz durchgeführt werden.Zusätzlich verfügt die Stromzange über eine Bluetooth 4.0 Schnittstelle. Mit dieser Schnittstelle bei der Stromzange kann eine Verbindung zu einem Android und iOS Endgerät aufgebaut werden. Mit der kostenlosen App Meterbox Pro können die von der Stromzange gemessenen Werte angezeigt und für spätere Analysen abgespeichert werden. Mit der Datenlogging Funktion kann die Stromzange in einem beliebig eingestellten Intervall alle Messwerte speichern. Nach einer Messung können die Werte über die Stromzange grafisch angezeigt werden. Jeder einzelne Messpunkt kann zudem einzeln bei der Stromzange abgelesen werden. Der Speicherplatz bei der Stromzange hat eine Größe von 16 Gruppen und einer Gesamtspeicherplatzgröße von 100.000 Messwerten. Gespeichert wird bei der Stromzange der Messwert mit Datum und Uhrzeit.Erweitert werden kann die Stromzange mit einer optionalen Stromzange. Die zusätzliche Stromzange zur Stromzange ist flexibel und kann somit der Messaufgabe angepasst werden. Mit der erweiterten Stromzange zur Stromzange können Strommessungen von bis zu 3000 A AC durchgeführt werden. Angeschlossen wird die flexible Stromzange an den Spannungseingang von der Stromzange. Der Spannungswert wird dann von der Stromzange in einen brauchbaren Stromwert umgewandelt und auf dem Display angezeigt. Wegen seiner vielen verschiedenen Funktionen und dem hohen Messbereich findet die Stromzange seine Anwendung zum Beispiel bei der Überprüfung von Photovoltaikanlagen, Wasser-, Windkraftwerken oder auch bei der Installation von nicht ortsveränderlichen elektrischen Maschinen. - kostenlose App für Android und iOS- Messbereich 0 ... 1500 V AC/DC- Datenlogging für bis zu 100.000 Messwerte - Einschaltstrommessung - zusätzlich mit LowZ Spannungsmessung- 2,36 TFT Display- mit Spannungs- und Temperaturmessung

Gleichspannung	Â
Messbereich	±600,0 mV
Auflösung	0,1 mV
Genauigkeit	±(0,8 % v. Mw. + 8 Digits)
Messbereich	±6,000 V
Auflösung	0,001 V
Genauigkeit	±(0,5 % v. Mw. + 5 Digits)
Messbereich	±60,00 V
Auflösung	0,01 V
Genauigkeit	±(0,5 % v. Mw. + 5 Digits)
Messbereich	± 600,0 V
Auflösung	0,1 V
Genauigkeit	±(0,8 % v. Mw. + 5 Digits)
Messbereich	±1500 V
Auflösung	1 V
Genauigkeit	±(0,8 % v. Mw. + 5 Digits)
Â	Â
Eingangsimpedanz: >10 M?, Ãœberspannungsschutz: 1500 VDC / 1000 VAC rms
Â	Â
Wechselspannung	Â
Messbereich	0,000 ... 6,000 V
Auflösung	0,001 V
Genauigkeit	50 ... 60 Hz: ±(1,2 % v. Mw. + 5 Digits)
Â	61 ... 1 kHz: ±(2,5 % v. Mw. + 5 Digits)
Messbereich	0,00 ... 60,00 V
Auflösung	0,01 V
Genauigkeit	50 ... 60 Hz: ±(1,2 % v. Mw. + 5 Digits)
Â	61 ... 1 kHz: ±(2,5 % v. Mw. + 5 Digits)
Messbereich	0,0 ... 600,0 V
Auflösung	0,1 V
Genauigkeit	50 ... 60 Hz: ±(1,2 % v. Mw. + 5 Digits)
Â	61 ... 1 kHz: ±(2,5 % v. Mw. + 5 Digits)
Messbereich	0 ... 1500 V
Auflösung	1 V
Genauigkeit	50 ... 60 Hz: ±(1,2 % v. Mw. + 5 Digits)
Â	61 ... 1 kHz: ±(2,5 % v. Mw. + 5 Digits)
Â	Â
Die Genauigkeit bezieht sich auf 10 ... 100 % des jeweiligen Messbereichs und einer Sinuswelle Eingangsimpedanz: >9 M?, Überspannungsschutz: 1000 V DC/AC RMSDie Genauigkeit der PEAK Funktion beträgt: ±10 % v. Mw.Die Reaktionszeit der PEAK Funktion beträgt: 1 ms
Â	Â
Wechselspannung mit kleiner Eingangsimpedanz (LowZ)
Messbereich	0,000 ... 6,000 V
Auflösung	0,001 V
Genauigkeit	±(3,0 % v. Mw. + 40 Digits)
Messbereich	0,00 ... 60,00 V
Auflösung	0,01 V
Genauigkeit	±(3,0 % v. Mw. + 40 Digits)
Messbereich	0,0 ... 300,0 V
Auflösung	0,1 V
Genauigkeit	±(3,0 % v. Mw. + 40 Digits)
Â	Â
Eingangsimpedanz: 300 k?, Ãœberspannungsschutz: 1000 VDC / VAC RMSDie Genauigkeit bezieht sich auf 10 ... 100 % des jeweiligen Messbereichs und einer Sinuswelle
Â	Â
Gleich- und Wechselspannung (50 ... 1 kHz)
Messbereich	0,000 ... 6,000 V
Auflösung	0,001 V
Genauigkeit	±(2,5 % v. Mw. + 40 Digits)
Messbereich	0,00 ... 60,00 V
Auflösung	0,01 V
Genauigkeit	±(2,5 % v. Mw. + 40 Digits)
Messbereich	0,0 ... 600,0 V
Auflösung	0,1 V
Genauigkeit	±(2,5 % v. Mw. + 40 Digits)
Messbereich	0 ... 1000 V
Auflösung	1 V
Genauigkeit	±(2,5 % v. Mw. + 40 Digits)
Â	Â
Eingangsimpedanz: 300 k?, Ãœberspannungsschutz: 1000 VDC / VAC RMS
Â	Â
Gleich- und Wechselspannung mit kleiner Eingangsimpedanz (LowZ)
Messbereich	0,000 ... 6,000 V
Auflösung	0,001 V
Genauigkeit	±(3,5 % v. Mw. + 40 Digits)
Messbereich	0,00 ... 60,00 V
Auflösung	0,01 V
Genauigkeit	±(3,5 % v. Mw. + 40 Digits)
Messbereich	0,0 ... 300,0 V
Auflösung	0,1 V
Genauigkeit	±(3,5 % v. Mw. + 40 Digits)
Â	Â
Eingangsimpedanz: 300 k?, Ãœberspannungsschutz: 1000 VDC / VAC RMS
Â	Â
Nicht kontaktierende Spannungsüberprüfung (NCV)
Erkennungsbereich	100 ... 1000 AC/DC
Gleichstrom	Â
Messbereich	±60,00 A
Auflösung	0,01 A
Genauigkeit	±(3,0 % v. Mw. + 8 Digits)
Messbereich	±600,0 A
Auflösung	0,1 A
Genauigkeit	±(3,0 % v. Mw. + 8 Digits)
Messbereich	±1000 A
Auflösung	1 A
Genauigkeit	±(3,0 % v. Mw. + 8 Digits)
Ãœberlastschutz: 1000 A AC/DC	Â
Â	Â
Wechselstrom (50 ... 60 Hz)	Â
Messbereich	0,00 ... 60,00 A
Auflösung	0,01 A
Genauigkeit	±(2,5 % v. Mw. + 5 Digits)
Messbereich	0,0 ... 600,0 A
Auflösung	0,1 A
Genauigkeit	±(2,5 % v. Mw. + 5 Digits)
Messbereich	0 ... 1000 A
Auflösung	1 A
Genauigkeit	±(2,5 % v. Mw. + 5 Digits)
Â	Â
Ãœberlastschutz: 1000 A AC/DCDie Genauigkeit bezieht sich auf 10 ... 100 % des jeweiligen Messbereichs und einer SinuswelleDie Einschaltstrommessung dient nur als Referenz
Â	Â
Wechselstrommessung mit flexibler Stromzange (50 ... 400 Hz)
Messbereich	0,00 ... 30,00 A
Auflösung	0,01 A
Genauigkeit	±(3,0 % v. Mw. + 5 Digits)
Messbereich	0,0 ... 300,0 A
Auflösung	0,1 A
Genauigkeit	±(3,0 % v. Mw. + 5 Digits)
Messbereich	0 ... 3000 A
Auflösung	1 A
Genauigkeit	±(3,0 % v. Mw. + 5 Digits)
Â	Â
Ãœberlastschutz: 1000 A AC/DCDie Genauigkeit bezieht sich auf 10 ... 100 % des jeweiligen Messbereichs und einer Sinuswelle
Â	Â
Widerstands- und Durchgangsmessung
Messbereich	0,0 ... 600,0 ?
Auflösung	0,1 ?
Genauigkeit	±(1,0 % v. Mw. + 10 Digits)
Messbereich	0,000 ... 6,000 k?
Auflösung	0,001 k?
Genauigkeit	±(0,8 % v. Mw. + 5 Digits)
Messbereich	0,00 ... 60,00 k?
Auflösung	0,01 k?
Genauigkeit	±(0,8 % v. Mw. + 5 Digits)
Messbereich	0,0 ... 600,0 k?
Auflösung	0,1 k?
Genauigkeit	±(0,8 % v. Mw. + 5 Digits)
Messbereich	0,000 ... 6,000 M?
Auflösung	0,001 M?
Genauigkeit	±(0,8 % v. Mw. + 5 Digits)
Messbereich	0,00 ... 60,00 M?
Auflösung	0,01 M?
Genauigkeit	±(2,5 % v. Mw. + 10 Digits)
Â	Â
Durchgangsprüfung Signalton bei: <50 ? Überspannungsschutz: 1000 V AC/DC
Â	Â
Frequenzmessung	Â
Messbereich	0,00 ... 60,00 Hz
Auflösung	0,01 Hz
Genauigkeit	±(0,2 % v. Mw. + 5 Digits)
Messbereich	0,0 ... 600,0 Hz
Auflösung	0,1 Hz
Genauigkeit	±(0,2 % v. Mw. + 5 Digits)
Messbereich	0,000 ... 6,000 kHz
Auflösung	0,001 kHz
Genauigkeit	±(0,2 % v. Mw. + 5 Digits)
Messbereich	0,00 ... 60,00 kHz
Auflösung	0,01 kHz
Genauigkeit	±(0,2 % v. Mw. + 5 Digits)
Messbereich	0,0 ... 600,0 kHz
Auflösung	0,1 kHz
Genauigkeit	±(0,2 % v. Mw. + 5 Digits)
Messbereich	0,000 ... 6,000 MHz
Auflösung	0,001 MHz
Genauigkeit	±(0,2 % v. Mw. + 5 Digits)
Â	Â
Überspannungsschutz: 1000 V AC/DC Empfindlichkeit: >2 Vrms bei einem Tastverhältnis zwischen 20 ... 80 % und einer Frequenz von <100 kHz>5 Vrms bei einem Tastverhältnis zwischen 20 ... 80 % und einer Frequenz von >100 kHz
Â	Â
Tastverhältnis	Â
Messbereich	10,0 ... 90,0 %
Auflösung	0,1 %
Genauigkeit	±(1,2 % v. Mw. + 8 Digits)
Â	Â
Frequenzbereich: 40 ... 10 kHz, Impulsamplitude ±5 V bei einer Dauer zwischen 100 µs ... 100 mS
Â	Â
Kapazität	Â
Messbereich	0,00 ... 60,00 nF
Auflösung	0,01 nF
Genauigkeit	±(3,0 % v. Mw. + 20 Digits)
Messbereich	0,0 ... 600,0 nF
Auflösung	0,1 nF
Genauigkeit	±(3,0 % v. Mw. + 8 Digits)
Messbereich	0,000 ... 6,000 µF
Auflösung	0,001 µF
Genauigkeit	±(3,0 % v. Mw. + 8 Digits)
Messbereich	0,00 ... 60,00 µF
Auflösung	0,01 µF
Genauigkeit	±(3,0 % v. Mw. + 8 Digits)
Messbereich	0,0 ... 600,0 nF
Auflösung	0,1 nF
Genauigkeit	±(3,0 % v. Mw. + 8 Digits)
Messbereich	0 ... 6000 µF
Auflösung	1 µF
Genauigkeit	±(3,5 % v. Mw. + 20 Digits)
Messbereich	0,00 ... 60,00 mF
Auflösung	0,01 mF
Genauigkeit	nur als Referenz
Messbereich	0,0 ... 600,0 mF
Auflösung	0,1 mF
Genauigkeit	nur als Referenz
Â	Â
Ãœberspannungsschutz: 1000 A AC/DC
Â
Temperaturmessung Thermoelement Typ-K (Anschluss)
Messbereich	-40.0 ... 600,0 °C
Auflösung	0,1 °C
Genauigkeit	±(1.5 % v. Mw. + 3 °C)
Messbereich	600 ... 1000 °C
Auflösung	1 °C
Genauigkeit	±(1.5 % v. Mw. + 3 °C)
Messbereich	-40,0 ... 600,0 °F
Auflösung	0,1 °F
Genauigkeit	±(1.5 % v. Mw. + 5,4 °F)
Messbereich	600 ... 1800 °F
Auflösung	1 °F
Genauigkeit	±(1.5 % v. Mw. + 5,4 °F)
Messbereich	245,0 ... 600,0 K
Auflösung	0,1 K
Genauigkeit	±(1.5 % v. Mw. + 3 K)
Messbereich	600 ... 1273 K
Auflösung	1 K
Genauigkeit	±(1.5 % v. Mw. + 3 K)
Â	Â
Ãœberspannungsschutz: 1000 A AC/DC
Â	Â
Diodentest	Â
Teststrom	<1,5 mA
maximale Spannung	3,3 VDC
Â	Â
Weitere Spezifikationen	Â
Speicherplatz	16 Gruppen mit einem Gesamtspeicherplatz
Â	von 100.000 Messwerten
Zangendurchmesser horizontal	38 mm
Zangendurchmesser vertikal	63 mm
Zangenöffnung	45 mm
Schutzklasse	IP65
Schnittstelle	Bluetooth 4.0
Verschmutzungsgrad	2
Isolationskategorien	CAT IV 600 V, CAT III 1000 V, CAT II 1500 V
maximale Arbeitshöhe	2000 m / 6562 ft
Spannungsversorgung Akku	7,4 V, 1200 mAh Li-ion Akku
Spannungsversorgung Ladegerät    Â	Primär: 100 ... 240 V AC, 50 ... 60 Hz
Â	Sekundär: 12 V DC, 2 A
Steckverbindung Ladegerät	Europa, USA, England, China
Batteriestatusanzeige	vorhanden
automatische Abschaltung	ausgeschaltet, 15, 30 oder 60 Minuten
Display	2,36 TFT
Anzeigefrequenz	3 Hz
Referenzbedingungen	18 ... 28 °C, 64 ... 82 °F, <80 % r. F.,
Â	nicht kondensierend
Abmessungen	275 x 100 x 45 mm
Gewicht	481 g
Â	Â

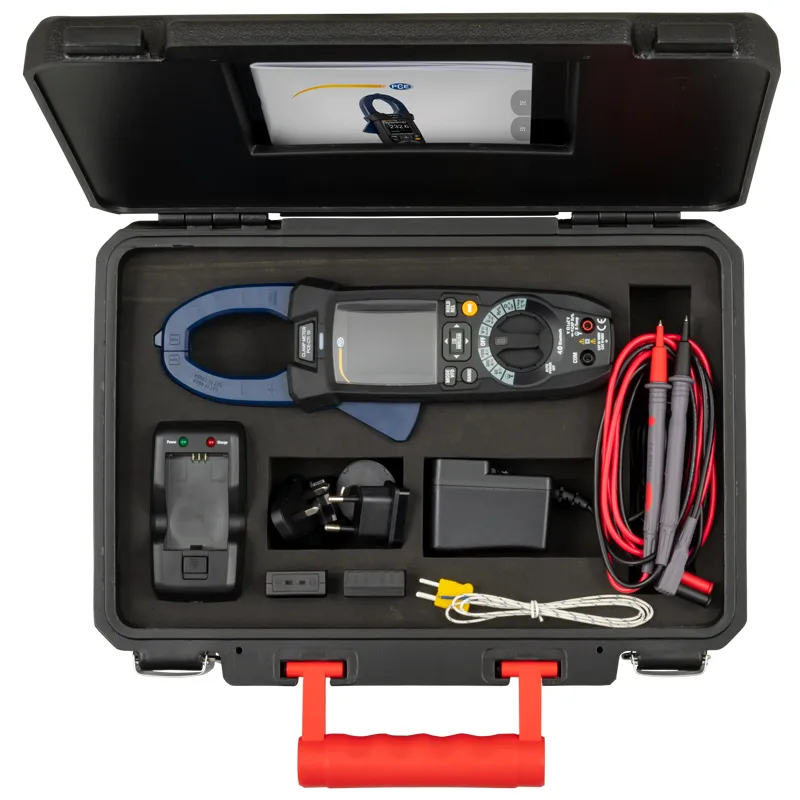

1 x Stromzange PCE-CTI 10-ICA1 x Thermoelement Typ-K mit Adapter1 x Paar Messleitung 1 x Transportkoffer1 x Akku Ladestation1 x Akku1 x Bedienungsanleitung1 x ISO-Kalibrierzertifikat
