PCE Deutschland GmbH PCE-EVSE 300

Artikelbeschreibung

Setzen Sie auf bewährte Technik mit dem PCE Deutschland GmbH Bauteil PCE-EVSE 300. EVSE Adapter / Prüfadapter für Ladesäule PCE-EVSE 300.

Detaillierte Produktinformationen:

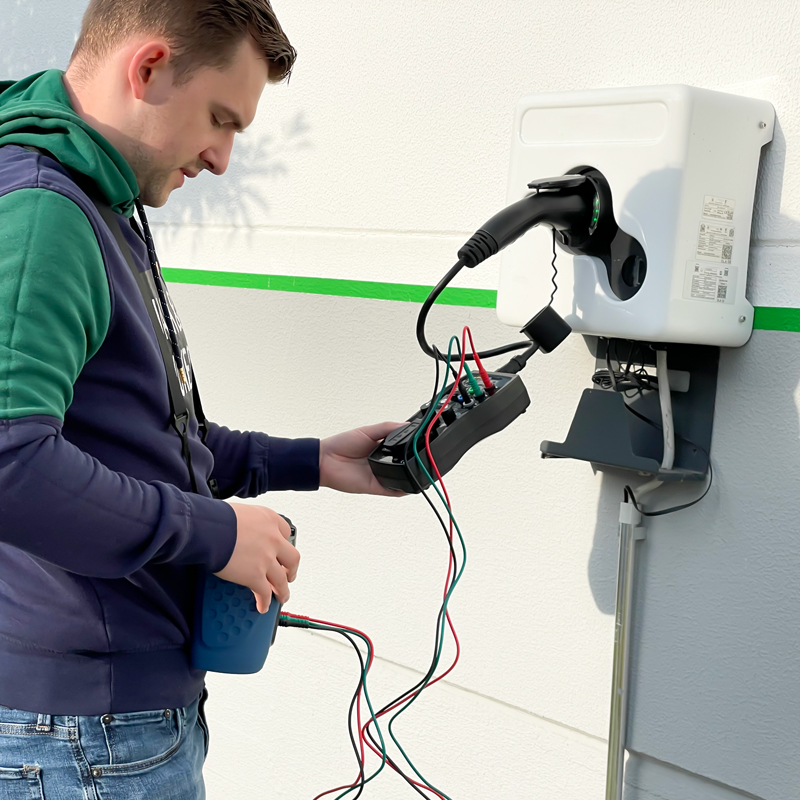

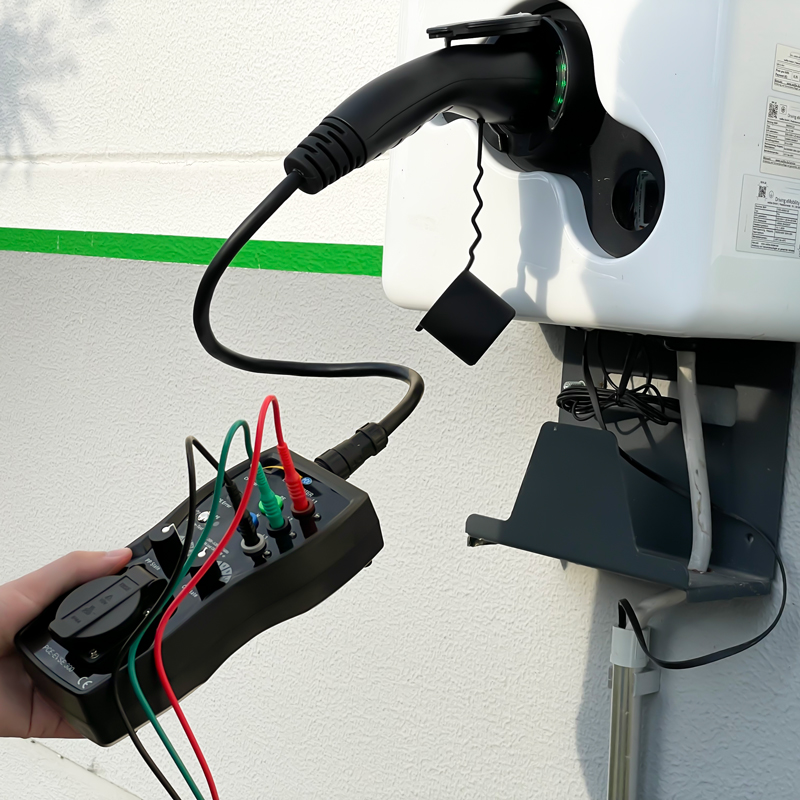

EVSE Adapter für Ladestecker Typ 1 und 2 / PP und CP Simulation /Schukosteckdosenanschluss / direkte Abnahme aller Anschlüsse über Laborstecker Elektromobilität spielt eine immer wichtigere Rolle. Ein wichtiger Punkt sind dabei die Ladestationen von Elektrofahrzeugen. Für die Überprüfung der festinstallierten Ladestationen, auch Wallboxen genannt, werden spezielle Messgeräte benötigt, um die Funktion, die Schutzeinrichtungen und die Isolation zu überprüfen. Oftmals gibt es bereits Messgeräte, um die benötigten Messungen durchzuführen. Damit das Messgerät mit der Ladestation verbunden werden kann, wird daher ein Adapter benötigt.Der EVSE Adapter / Prüfadapter für Ladestationen ist speziell für diese Anwendung konzipiert und bringt bereits eine Vielzahl an Funktionen mit. So werden alle Leitungen die von der Ladestation abgehen, einzeln über Laborstecker ausgegeben. Somit können alle Leitungen über den EVSE Adapter abgegriffen werden. Dadurch kann die Ladestation mit Hilfe des EVSE Adapters auf die Isolation hin überprüft werden. Der EVSE Adapter verfügt über einen Schukostecker Anschluss. Mittels RCD Tester kann somit die Fehlerstromschutzeinrichtung überprüft werdenIn einem Ladekabel befinden sich nicht nur die Versorgungsleitungen, um ein Elektrofahrzeug zu laden, sondern auch zwei Schnittstellen. Über die CP Leitung (Control Pilot) kommuniziert das Elektrofahrzeug mit der Ladestation und teilt den aktuellen Status des Elektrofahrzeugs mit. Die PP Leitung (Proximity Plug) dient der Kommunikation zwischen dem angeschlossenen Ladekabel und der Ladestation / Ladesäule. Das Ladekabel kann der Ladestation somit mitteilen, mit wie viel Ampere es belastet werden darf. Um beide Funktionen zu testen ist der EVSE Adapter mit entsprechenden Simulatoren ausgestattet. - CP und PP Simulation- Transporttasche mit im Lieferumfang - direkter Anschluss für Wallboxen- Adapter mit Ladestecker Typ 1 und Typ 2- Schutzleiterprüfung- integrierte Schukosteckdose

Funktionen
PE Test (Schutzleiter)	vorhanden, Fehler
PP Simulation (Ladekabelkodierung)	offen, 13 A, 20 A, 32 A, 63 A
CP Simulation (Kommunikationsleitung)	A, B, C, D, Fehler

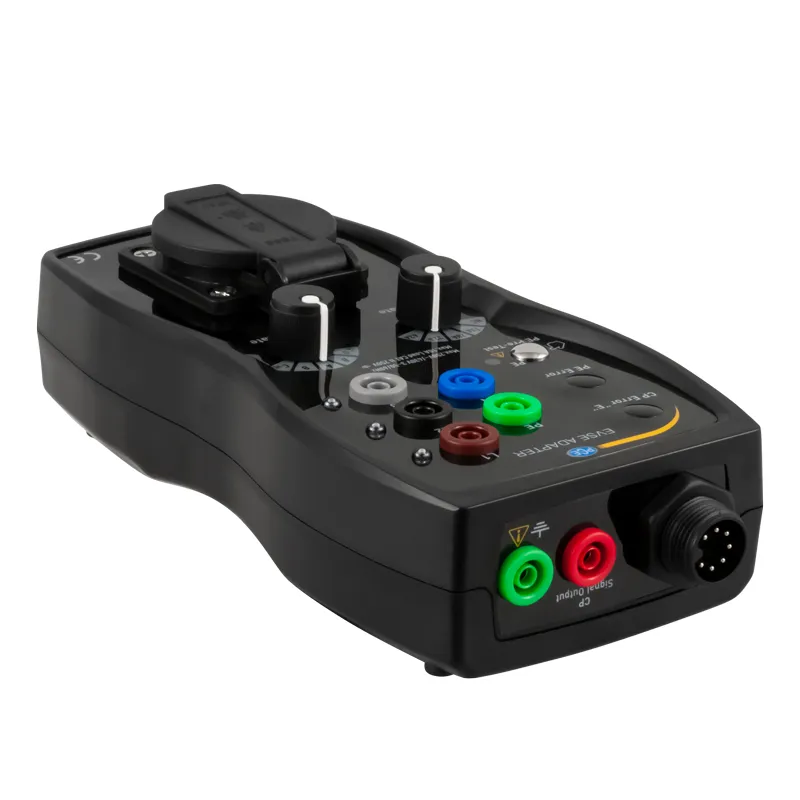

Ausgänge (nur für Testzwecke)
Messanschlüsse	L1, L2, L3, N, PE
	max. 250 / 430 V AC, 10 A
	Laborstecker
Schukoanschluss	max. 250 V AC, 10 A
Sicherung vom Schukoanschluss	Schmelzsicherung F 10 A / 250 V, 5 x 20 mm
CP Signalausgang	± 12 V PWM
Weitere Spezifikationen
Eingangsspannung	1 Phasig: 250 V AC / 3 Phasig 430 V AC,
	50 / 60 Hz, max. 10 A

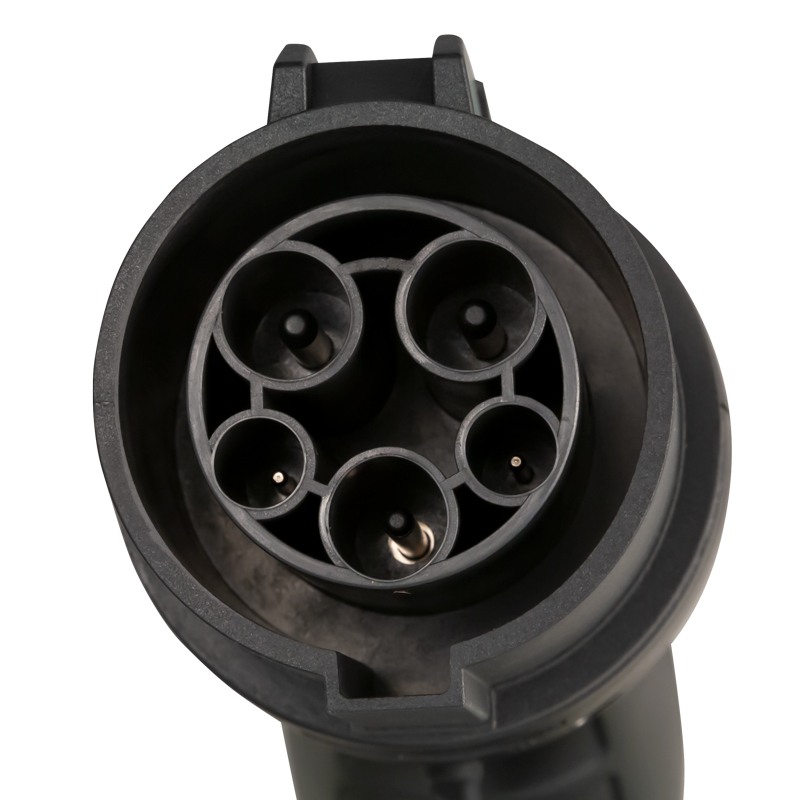

Ladekabelstecker Typ 1	AC Lademodus 3, kompatibel mit     IEC62196-1
	Typ-1 oder SAE J1772 mit Fahrzeuganschluss
	(Typ 1, 5 Pin, 1-Phasig)

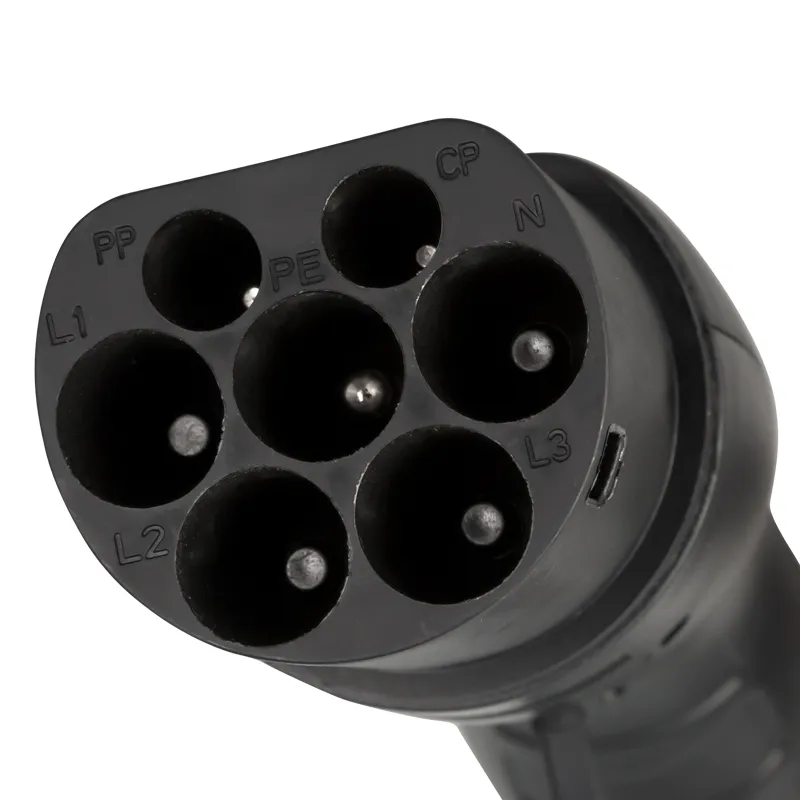

Ladekabelstecker Typ 2	AC Lademodus 3, kompatibel mit IEC62196-2
	Typ-1 oder SAE J1772 mit Fahrzeuganschluss
	(Typ 2, 7 Pin, 3-Phasig)
Messkategorie	CAT II 300 V
Schutzklasse	IP54
Verschmutzungsgrad	2
Betriebsbedingungen	0 ... 40 °C, 10 ... 85 % r. F., nicht kondensierend
Lagerbedingungen	-10 ... 50 °C, 10 ... 60 % r. F., nicht kondensierend
Maximale Arbeitshöhe	max. 2000 m
Abmessungen (nur Handgerät)	277 x 109 x 63 mm
Gewicht	ca. 1 kg

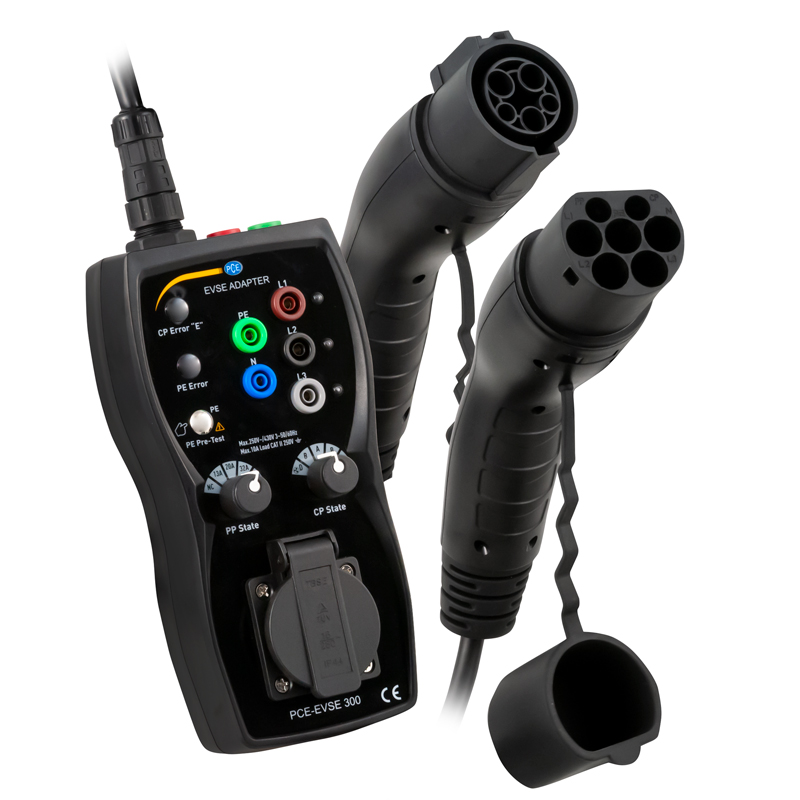

1 x PCE-EVSE 300 EVSE Adapter für Ladesäulen 1 x Ladekabelstecker Typ 11 x Ladekabelstecker Typ 21 x Transporttasche1 x Bedienungsanleitung
