GOSSEN METRAWATT GMBH PROFiTEST H+E BASE 32 M525C

Artikelbeschreibung

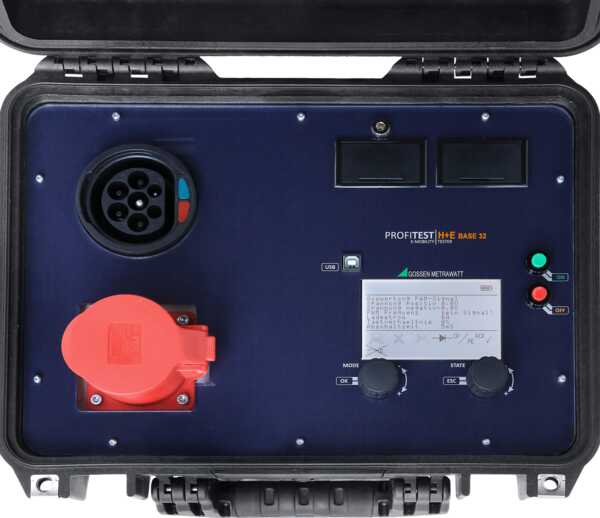

Setzen Sie auf bewährte Technik mit dem GOSSEN METRAWATT GMBH Bauteil PROFiTEST H+E BASE 32. Prüfgerät für E-Ladestationen (Anschlussbuchse Typ 2, CEE-Steckdose).

Detaillierte Produktinformationen:
Diagnosegerät für die Überprüfung von E-Ladepunkten Typ2. Das Prüfgerät ist für die Überprüfung des Funktionsverhaltens von Ladesäulen mit Anschlussbuchse Typ 2 (Mode 3 Laden) bestimmt. Hierzu wird das Prüfgerät an die Ladesäule angeschlossen, um die Kommunikation zwischen Ladesäule und Prüfgerät zu protokollieren. Für den Fall, dass der Ladevorgang nicht startet, kann die Fehlerquelle schnell geortet werden. Der PROFITEST H+E BASE 32 eignet sich für den Einsatzbereich in Entwicklung und Service. Diagnose einer E-Ladestation mit nur einem Prüfgerät: Fahrzeugzustände Kabelzustände Fehlerzustände Auswertung PWM-Signal Phasen und Drehfeld Batteriezustand Fehlersimulationen: Kurzschluss der Diode in der Beschaltung des Fahrzeugs Kurzschluss zwischen CP und PE Prüfen des RCDs durch Auslösung und Messung der Abschaltzeit Signalisierung der Zustände durch leicht verständliche Symbole Einfache Bedienung und Diagnose Batteriebetriebenes kompaktes Gerät, daher auch für den Außeneinsatz geeignet. Anschlussmöglichkeit für einen Testverbraucher über eine integrierte CEE-Steckdose (400 V, max. 32 A) . Zustandsvisualisierungen Visualisierbare Fahrzeugzustände (CP) Kein Fahrzeug vorhanden Fahrzeug vorhanden Fahrzeug bereit zum Laden ohne Lüftung Fahrzeug bereit zum Laden mit Lüftung Kabeltyp (PP) kein Kabel 13 A Kabel 20 A Kabel 32 A Kabel 63 A Simulierbare Fehler Kurzschluss Diode Kurzschluss CP-PE RCD-Auslösung durch I = 30 mA zwischen L1 & PE . Anschlussmöglichkeit für einen Testverbraucher über eine integrierte CEE-Steckdose (400 V, max. 32 A) Kompaktes Koffergehäuse, ideal für Serviceeinsätze Großes Display mit zuschaltbarer Hintergrundbeleuchtung Sprache der Bedienerführung einstellbar: D, GB, F, E, I, PT Spannungsversorgung über zwei 9 V-Blockbatterien / Akkus oder Netzteil USB-Datenschnittstelle für Firmwareupdates. Diagnoseinformationen Messparameter Einstellung Phase L1, L2, L3 an / aus Drehfeldrichtung Rechts / Links Resultierender Ladestrom (durch Auswertung des Tastverhältnisses)  A PWM-Signal Frequenz Hz (Soll = 1 kHz) Duty Cycle (Tastverhältnis bei PWM) % Obere Spannung 3, 6, 9, 12 V Untere Spannung 12 V. 1x Prüfgerät PROFITEST H+E BASE 32 2x 9 V Blockbatterien 1x Netzteil 12 V 1x Bedienungsanleitung
Als Schlüsselkomponente in der Kategorie Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung sorgt dieser Artikel für reibungslose Abläufe bei privaten und gewerblichen Anwendungen. Gleichen Sie die EAN 4012932133394 ab, um sicherzugehen. Kaufen Sie Fachhandelsqualität bequem und sicher bei LuConDa ein.
