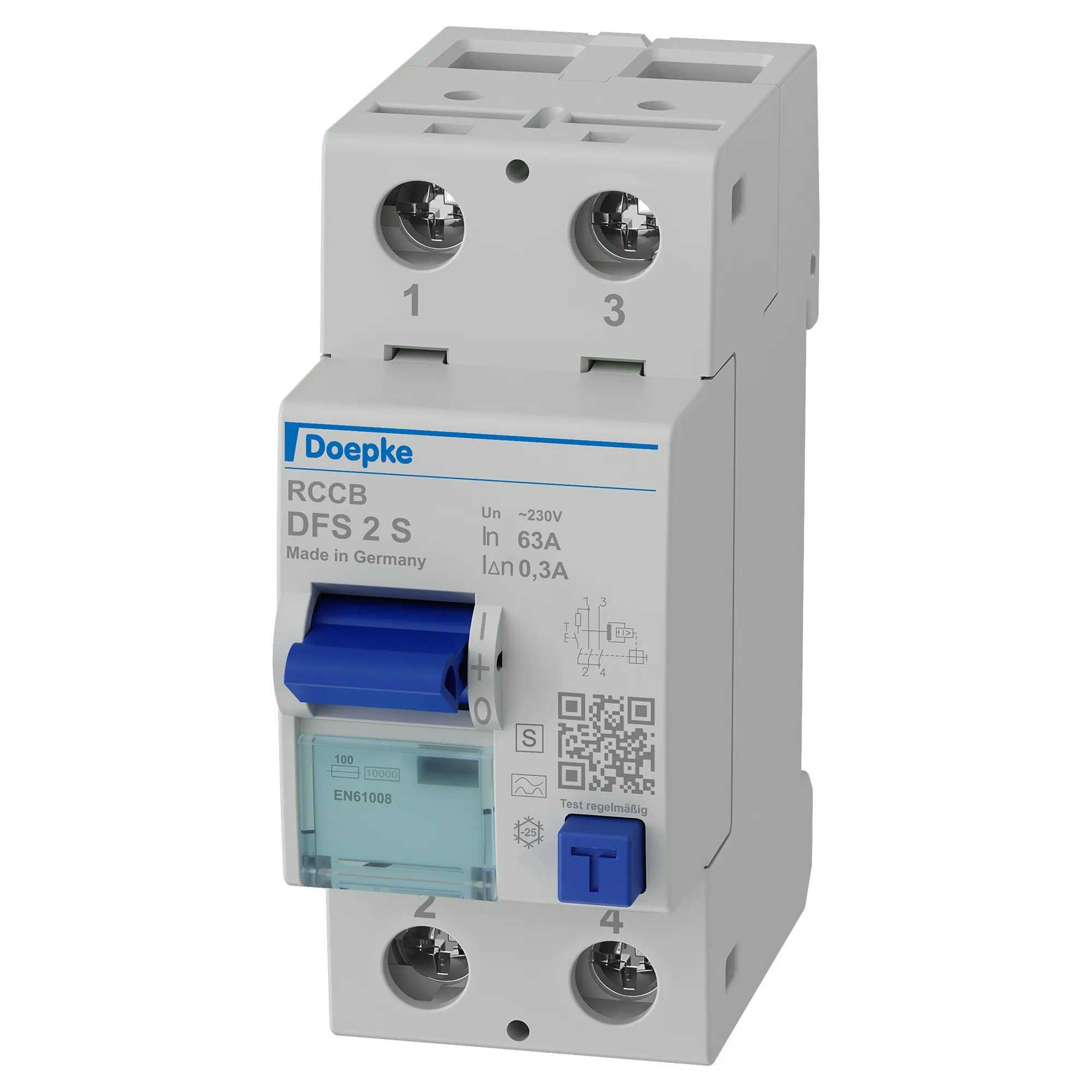

Doepke DFS2 063-2/0,30-A S 09146605

Artikelbeschreibung

Für Projekte im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung empfehlen wir den Artikel DFS2 063-2/0,30-A S von Doepke. DFS2 063-2/0,30-A S FI-Schalter, 2-pol., 63 A, 0.30 A, Typ A, selektiv, N links.

Detaillierte Produktinformationen:

Fehlerstromschutzschalter (RCCB) sind Komponenten zur Realisierung der Schutzmaßnahme "Schutz durch automatische Abschaltung der Stromversorgung" gemäß den Anforderungen der VDE 0100 Teil 410 bzw. entsprechenden internationalen Errichtungsvorschriften.Geräte der Baureihe DFS 2 sind kompakte zweipolige Fehlerstromschutzschalter für einphasige Netze. In der Standardausführung belegen sie nur zwei Teilungseinheiten. Trotz der kompakten Maße sind eine Vielzahl verschiedener Auslöseströme und Charakteristiken bei Bemessungsströmen - je nach Ausführung - bis zu 125 A verfügbar. Alle Geräte sind in der Ausführung "HD" erhältlich, die sich besonders für den Einsatz in rauen Umgebungen (Tunnel, Schwimmbäder etc.) eignet. Außerdem verfügen sie über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden.Schalter mit der Fehlerstromcharakteristik A sind netzspannungsunabhängig und ermöglichen die Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme.Selektive Fehlerstromschutzschalter benötigen zur Auslösung eine längere Flussdauer des Fehlerstromes als unverzögerte Schalter. Damit wird in Anlagen mit gestaffelten Verteilungen eine selektive Abschaltung möglich, d. h. bei hintereinandergeschalteten RCCB löst im Fehlerfall nur der RCCB aus, in dessen unmittelbar nachgeschaltetem Anlagenabschnitt der Erdschluss vorliegt. Infolge ihrer langen Abschaltzeiten und hoher Bemessungsfehlerströme ermöglichen selektive Fehlerstromschutzschalter nur einen Brandschutz und Fehlerschutz (Schutz bei indirektem Berühren). Ein zusätzlicher Schutz (Schutz bei direktem Berühren, Personenschutz) ist damit nicht möglich.Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.Eigenschaften: Ansprechverzögerung für selektive Ausführunghohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulsenetz- und hilfsspannungsunabhängige Auslösungsensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A)geringe Baugröße für alle Bemessungsströmehohe Kurzschlussfestigkeitbeidseitige Doppelstockklemmen für großen Leiterquerschnitt und SchienenanschlussSchaltstellungsanzeigeSichtfenster für BeschriftungsetikettenMultifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"Neutralleiter in Standardausführung links, bei jedem vierpoligen Gerät wahlweise N rechts ohne Mehrpreis lieferbarMontageart: Schnellbefestigung auf TragschieneEinbaulage beliebigEinspeiserichtung beliebigEinsatzgebiete: Hauptverteilungen in weit ausgedehnten Stromversorgungen mit TN-S-, TT- und TN-C-S-Systemen, z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze. Selektive Fehlerstromschutzschalter schützen hier in den meisten Fällen die Kabel von der Hauptverteilung zu den Unterverteilungen.Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleich­fehlerströme oder Fehlerströme mit Frequenzen &ne 50 Hz verur­sachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstrom­sensitiven Fehlerstromschutzschalter (Typ B oder B+).Hinweise: Um Selektivität des RCCB zu gewährleisten, muss der Bemessungsfehlerstrom des selektiven RCCB mindestens eine Stufe höher gewählt werden als der des nachgeschalteten unverzögerten Schalters.

Die robuste Konstruktion und die genaue Einhaltung der Spezifikationen (EAN 4014712116269) machen dieses Produkt zur perfekten Wahl für das Handwerk und Ihr Zuhause. Vertrauen Sie auf die Expertise von LuConDa für eine reibungslose Materialversorgung.
