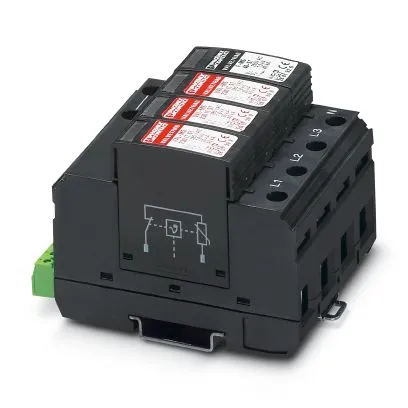

Phoenix Contact VAL-MS 230/3+1 FM 2838199

Artikelbeschreibung

Optimieren Sie Ihre Instandhaltung oder private Renovierung mit dem Artikel VAL-MS 230/3+1 FM von Phoenix Contact. VAL-MS 230/3+1 FM Überspannungsableiter Typ 2 - VAL-MS 230/3+1 FM.

Detaillierte Produktinformationen:

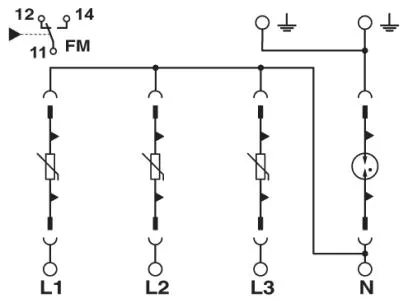

Überspannungsableiter bestehend aus Basiselement mit FM-Kontakt und Schutzsteckern, zur Montage auf NS 35/7,5, Nennspannung: 230 V AC, 3 + 1-Schaltung, Allgemein: - Material Gehäuse: PA/PC - Brennbarkeitsklasse nach UL 94: V0 - Farbe: schwarz - Schutzart: IP20 - Montageart: Hut-Schiene 35 mm - Bauform: Tragschienenmodul zweiteilig steckbar - Umgebungstemperatur (Betrieb): -40 °C ... 80 °C - Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt - Wirkungsrichtung: 3L-N & N-PE, Schutzschaltung: - IEC Prüfklasse: II - VDE Anforderungsklasse: C - EN Type: T2 - Nennspannung Un: 230 V AC - Nennspannung Un: 400 V AC - Ableiter-Bemessungsspannung Uc (L-N): 275 V AC - Ableiter-Bemessungsspannung Uc (L-PE): 260 V AC - Ableitstrom nach PE bei Uc: <= 1 µA - Ableitstoßstrom Imax (8/20)µs maximal (L-N): 40 kA (pro Kanal) - Ableitstoßstrom Imax (8/20)µs maximal (L-PE): 40 kA - Nennableitstoßstrom In (8/20)µs (L-N): 20 kA (pro Kanal) - Nennableitstoßstrom In (8/20)µs (L-PE): 20 kA - Schutzpegel Up (L-N): <= 1,4 kV - Schutzpegel Up (L-PE): <= 1,6 kV - Schutzpegel Up (N-PE): <= 1 kV - Restspannung (L-N): <= 1,1 kV (bei 5 kA) - Restspannung (L-PE): <= 1,2 kV (bei 5 kA) - Restspannung (N-PE): <= 150 V (bei 5 kA) - Ansprechzeit (L-N): <= 25 ns - Ansprechzeit (L-PE): <= 100 ns - Erforderliche Vorsicherung maximal bei Stichleitungsverdrahtung: 125 A (gL) - Kurzschlussstrom selbstlöschend: 200 A (eff (N-PE)), Anschluss Schutzschaltung: - Anschlussart: Schraubanschluss - Anschlussart IN: Schraubklemme Biconnect - Anschlussart OUT: Schraubklemme Biconnect - Schraubengewinde: M 5 - Anzugsdrehmoment min: 4,5 Nm - Abisolierlänge: 14,5 mm - Leiterquerschnitt flexibel min: 0,5 mm² - Leiterquerschnitt flexibel max: 25 mm² - Leiterquerschnitt starr min: 0,5 mm² - Leiterquerschnitt starr max: 35 mm² - Leiterquerschnitt AWG/kcmil min: 20 - Leiterquerschnitt AWG/kcmil max: 2, Fernmeldekontakt: - Benennung Anschluss: Defektfernmeldekontakt - Schaltfunktion: Wechsler - Anschlussart: Schraubanschluss - Schraubengewinde: M 2 - Anzugsdrehmoment min: 0,25 Nm - Abisolierlänge: 7 mm - Leiterquerschnitt flexibel min: 1,5 mm² - Leiterquerschnitt flexibel max: 0,14 mm² - Leiterquerschnitt starr min: 1,5 mm² - Leiterquerschnitt starr max: 0,14 mm² - Leiterquerschnitt AWG/kcmil min: 28 - Leiterquerschnitt AWG/kcmil max: 16 - Betriebsspannung maximal Umax AC: 250 V - Betriebsspannung maximal Umax DC: 125 V - Betriebsstrom maximal Imax: 1 A AC (induktiv) - Betriebsstrom maximal Imax: 1 A AC (ohmsch) - Betriebsstrom maximal Imax: 30 mA DC (induktiv) - Betriebsstrom maximal Imax: 0,2 A DC (ohmsch) - Schaltleistung min. zul.: 0,12 VA (12 V, 10 mA), Normen: - Normen/Bestimmungen: IEC 61643-1:1998-02, prEN 61643-1 - Normen/Bestimmungen: E DIN VDE 0675 T.6:1989-11 - Normen/Bestimmungen: UL 1449 ed.2

Dieses Modul aus dem Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung wurde für dauerhafte Belastungen konzipiert. Überprüfen Sie die Kompatibilität anhand der EAN 4017918172800. Bestellen Sie noch heute bei LuConDa – Ihrem Shop für Technik-Enthusiasten und Profis.
