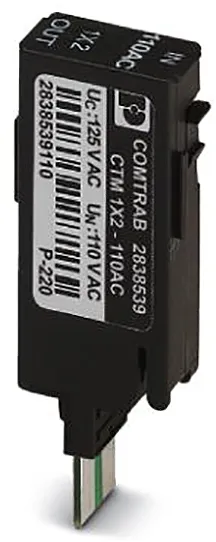

Phoenix Contact CTM 1X2-110AC 2838539

Artikelbeschreibung

Ihre Lösung für höchste Ansprüche: Der Artikel CTM 1X2-110AC von Phoenix Contact. CTM 1X2-110AC Überspannungsschutzstecker - CTM 1X2-110AC.

Detaillierte Produktinformationen:

Schutzstecker CTM mit Doppelleiterschutz für erdpotenzialfrei betriebene Signalkreise. Nennspannung: 110 V AC, Allgemein: - Material Gehäuse: PA - Brennbarkeitsklasse nach UL 94: V0 - Farbe: schwarz - Normen für Luft- und Kriechstrecken: DIN VDE 0110-1: 1997-04 - Normen für Luft- und Kriechstrecken: IEC 60664-1: 1992-10 - Überspannungskategorie: II - Verschutzungsgrad: 2 - Umgebungstemperatur (Betrieb): -25 °C ... 75 °C - Montageart: auf Basiselement - Bauform: LSA-PLUS-Modul - Schutzart: IP20 - Wirkungsrichtung: Ader-Ader & Ader-Erde - Ableiter prüfbar mit CHECKMASTER ab Softwarerevision:: ab SW-Rev. 1.10, Schutzschaltung: - IEC Prüfklasse: B2 - IEC Prüfklasse: C1 - IEC Prüfklasse: C2 - IEC Prüfklasse: C3 - IEC Prüfklasse: D1 - VDE Anforderungsklasse: B2 - VDE Anforderungsklasse: C1 - VDE Anforderungsklasse: C2 - VDE Anforderungsklasse: C3 - VDE Anforderungsklasse: D1 - Nennspannung Un: 110 V AC - Betriebsspannung maximal Umax: 180 V DC - Ableiter-Bemessungsspannung Uc (Ader-Erde): ± 180 V DC - Nennstrom In: 380 mA (/25°C) - Betriebsstrom Ic bei Uc: <= 5 µA - Ableitstrom nach PE bei Uc: <= 2 µA - Nennableitstoßstrom In (8/20)µs (Ader-Ader): 5 kA - Nennableitstoßstrom In (8/20)µs (Ader-Erde): 5 kA - Ableitstoßstrom Imax (8/20)µs maximal (Ader-Erde): 10 kA (in Summe) - Nennimpulsstrom Ian (10/1000)µs (Ader-Ader): 100 A - Nennimpulsstrom Ian (10/1000)µs (Ader-Erde): 100 A - Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike: <= 260 V - Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike: <= 800 V - Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch: <= 260 V - Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch: <= 650 V - Restspannung bei In (Ader-Ader): <= 10 V - Restspannung bei In (Ader-Erde): <= 55 V - Restspannung bei Ian (10/1000)µs (Ader-Ader): <= 10 V - Restspannung bei Ian (10/1000)µs (Ader-Erde): <= 12 V - Schutzpegel Up (Ader-Ader): <= 260 V (C2, 10 kV/5 kA, spike) - Schutzpegel Up (Ader-Ader): <= 260 V (C2, 10 kV/5 kA, static) - Schutzpegel Up (Ader-Ader): <= 10 V (C3, 7,5 kV/100 A, spike) - Schutzpegel Up (Ader-Ader): <= 10 V (C3, 7,5 kV/100 A, static) - Schutzpegel Up (Ader-Erde): <= 800 V (C2, 10 kV/5 kA, spike) - Schutzpegel Up (Ader-Erde): <= 60 V (C2, 10 kV/5 kA, static) - Schutzpegel Up (Ader-Erde): <= 800 V (C3, 7,5 kV/100 A, spike) - Schutzpegel Up (Ader-Erde): <= 12 V (C3, 7,5 kV/100 A, static) - Ansprechzeit tA (Ader-Ader): <= 1 ns - Ansprechzeit tA (Ader-Erde): <= 100 ns - Einfügungsdämpfung aE, asym.: 0,3 dB (bis 1,8 MHz im 100 Ohm-System) - Grenzfrequenz fg (3dB), asym. (PE) im 100 Ohm-System: 20 MHz - Kapazität (Ader-Ader): 100 pF - Widerstand pro Pfad: 3,3 Ohm - Erforderliche Vorsicherung maximal: 150 mA, Anschlussdaten: - Anschlussart: Steckbar in COMTRAB-TERMIBLOCK und LSA-Plus-Trenn- und Schaltleisten - Anschlussart IN: COMTRAB-Stecksystem - Anschlussart OUT: COMTRAB-Stecksystem, Normen: - Normen/Bestimmungen: IEC 61643:1998-02, E DIN VDE 0675T.6:1989-11/A1:1996-03/A2:1996-10

Ausgelegt auf die spezifischen Anforderungen im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung, bietet dieses Bauteil (EAN 4017918819569) maximale Sicherheit. Bei LuConDa finden Heimwerker und Industrie-Kunden dieses und viele weitere Produkte für die zügige Umsetzung ihrer Projekte.
