Kabel & Leitungen 708544

Artikelbeschreibung

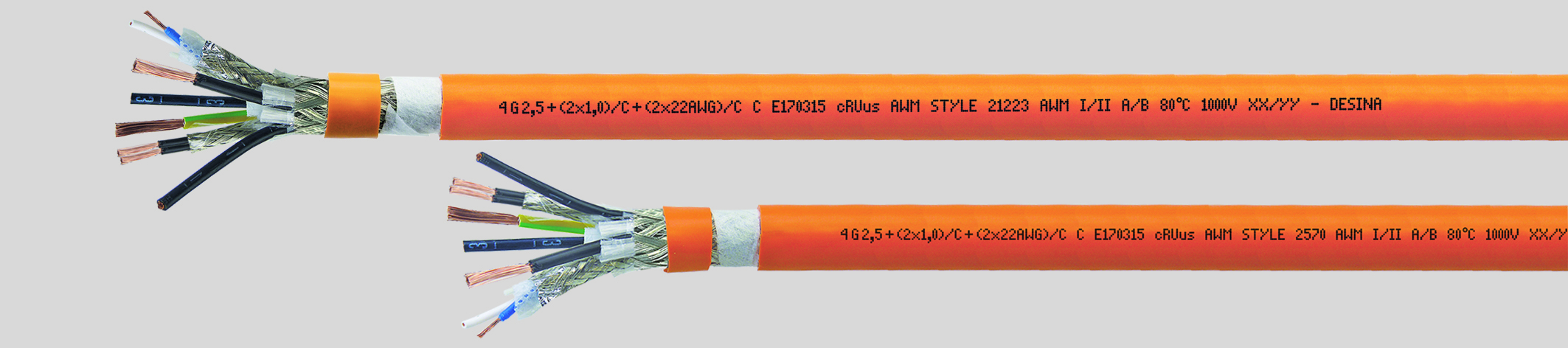

Suchen Sie ein passendes Bauteil für Ihre Hausinstallation oder Anlage? Der Artikel 708544 der bewährten Marke Kabel & Leitungen ist präzise auf die Anforderungen im Segment Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung zugeschnitten. HELUKABEL Motor-, Servo- und Geberleitung UL/CSA TOPSERV® Hybrid PUR (4G1,5 + (2x0,75) + (2x22 AWG)).

Detaillierte Produktinformationen:
Technische Daten: TOPSERV PUR Spezial-PUR-Schleppkettenleitung nach UL AWM Style 21223 CSA AWM Temperaturbereich bewegt -30°C bis +80°C nicht bewegt -40°C bis +80°C Nennspannung VDE Leistungsadern U₀/U 600/1000 V Steueradern U₀/U 300/500 V UL/CSA 1000 V Prüfwechselspannung, 50 Hz Leistungsadern 4000 V Steueradern 1000 V Isolationswiderstand min. 20 MOhm x km Kopplungswiderstand max. 250 Ohm/km Mindestbiegeradius bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø min. 5 Mio. Zyklen Aufbau: Cu-Litze blank, nach DIN VDE 0295 Kl.6, feinstdrähtig, IEC 60228 cl.6 Aderisolation aus halogenfreiem PP Aderschirmung der Steueradern paarweise mit verzinntem Kupfergeflecht Leistungsadern mit den Steuerpaaren in Lagen mit optimalen Schlaglängen und stabilisierenden Füllern verseilt Gesamtabschirmung aus verzinntem Cu-Geflecht, optische Bedeckung ca.85% Außenmantel aus PVC oder PUR Mantelfarbe: orange (RAL 2003) nach DESINA® Eigenschaften: Kapazitätsarm durch Verwendung von PP als Aderisolation Adhäsionsarmer, extrem abriebfester, halogenfreier, UV-, öl-, hydrolyse- und mikrobenbeständiger PUR-Außenmantel Durch das ca. 85% dichte Abschirmgeflecht optimale Erfüllung der Anforderungen an die elektromagnetische Verträglichkeit (EMV) Diese Leitungen sind nach hohen Qualitätsrichtlinien hergestellt und entsprechen dem DESINA®-Standard Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen Prüfungen: PUR Außenmantel selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (entspricht DIN VDE 0472 Teil 804 Prüfart B) Verwendung: Bei diesen Leitungen sind die Leistungssadern ideal mit den Steueradern für die Bremsfunktion und für die Ãœbertragung des Sick Hiperface DSL Protokolls verseilt. Der Einsatz erfolgt z.B. im Maschinen-, Anlagen und Roboterbau. Für den Einsatz in Energieführungsketten bitte Montageanweisung beachten. EMV = Elektromagnetische Verträglichkeit Um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes. Regellängen: 100 m, 500 m, 1000 m Technische Änderungen vorbehalten.
