Kabel & Leitungen JE-LIYCY 20X2X0,5

Artikelbeschreibung

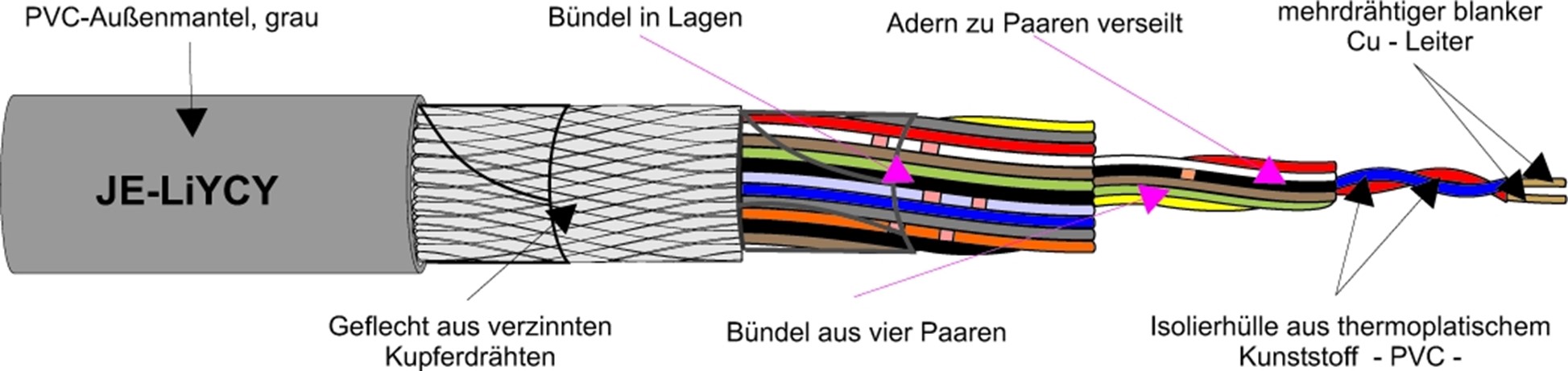

Das Modell JE-LIYCY 20X2X0,5 von Kabel & Leitungen ist Ihre ideale Wahl für Installationen im Bereich Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung. JE-LIYCY 20X2X0,5 INDUSTRIEELEKTRONIK KABEL Schnitt.

Detaillierte Produktinformationen:

Industrieelektronik-Kabel JE-LiYCY. Aufbau: gemäß DIN VDE 0815, mehrdrähtiger blanker Cu-Leiter, Isolierhülle aus thermoplatischem Kunststoff-PVC-Adern zu Paaren verseilt. Ausführung 2 DA = Sternviererverseilung Bündel aus 4 Paaren. Geflecht aus verzinnten Kupferdrähten, Bündel in Lagen, PVC-Außenmantel grau. Elektrische Daten bei 20°C: (Bei Kabeln bis 4 DA dürfen dei Werte um 20% überschritten werden 20% der Werte, mindestens jedoch ein Wert, dürfen bis 400pF betragen). Betriebsspannung max. 225 Volt, Leiterwiderstand der Schleife <= 78,4 Ohm/km, Isolationswiderstand > 100 M Ohm x km, Betriebskapazität bei 800 Hz <= 100 nF/km, Kapazitive Kopplungen bei 800Hz <= 200 pF/100 m, Prüfspannung bei 50 Hz, 1min. : Ader / Ader 500 V Ader / Schirm 2000 V, Temperaturbereich: - ruhend - 5°C bis + 70°C, - bewegt: - 5°C bis + 70°C, Mindestbiegeradius: bei fester Verlegung 5 x Kabeldurchmesser. Aderkennzeichnung: Die Adern der Paare sind durch die Grundfarben der Isolierhülle gekennzeichnet, die sich in jedem Bündel in gleicher Folge wiederholen. Grundfarbe der Paare: Paar 1: blau/rot, Paar 2: grau/gelb, Paar 3: grün/braun, Paar 4: weiss/schwarz. Die Bündel sind durch die Farben der Ringe auf den Aderisolierhüllen und die Anordnung der Farbringe in Gruppen gekennzeichnet. Die Ringgruppen haben etwa 60 mm Abstand. Bei Kabeln mit mehr als 12 Bündeln erhalten das 13. und die folgenden Bündel farbige Wendel. Beim Zählen beginnt man in der innersten Lage. Verwendung: Die Industrieelektronik-Kabel werden zur Übertragung von Signalen und Meßwerten in Steuer- und Regelanlagen sowie bei der Informationsverarbeitung und in Anlagen der Leistungselektronik für feste Verlegung in und außerhalb geschlossener Räume nach den Richtlinien der VDE 0815 verwendet.

Dank modernster Fertigungsstandards erfüllt dieser Artikel (EAN: des jeweiligen Herstellers) höchste Anforderungen von Privat- und Geschäftskunden. Egal ob für DIY-Projekte zu Hause oder als professionelles Ersatzteil im Betrieb – verlassen Sie sich auf kompromisslose Fachhandelsqualität.
