Siemens 6XV1822-5BN15
| Artikelnummer: | 20.359.370B |
| Hersteller: | Siemens |
| Hersteller-Nr: | 6XV1822-5BN15 |
| Typbezeichnung: | 6XV1822-5BN15 |
| EAN: | 4019169402088 |
| Bestelleinheit: | Stück |
| Inhaltseinheit: | Stück |
| Mengenstaffel: | 1 |
| Preis gilt für: | 1 |
| Verpackungsmenge: | 1 |
| Mindestbestellmenge: | 1 |
| Verfügbarkeit: |
versandfertig in 1-3 Tagen |
Artikelbeschreibung
Qualität, die überzeugt: Das Produkt 6XV1822-5BN15 des renommierten Herstellers Siemens aus der Kategorie Elektrotechnik Energietechnik Netztechnik Schalttechnik Kabel Beleuchtung. 7/8" Steckltg. zur Stromvers. der ET 200, Leitung mit 2 7/8" Steckern.
Detaillierte Produktinformationen:

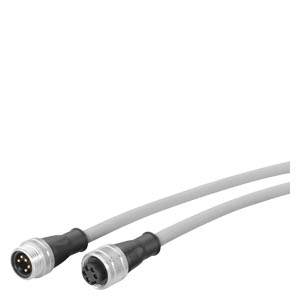

7/8" Steckleitung zur Stromversorgung der ET 200, vorkonfektionierte Leitung mit 2 7/8" Steckern, 5-polig, 15m
Verlassen Sie sich auf passgenaue Verarbeitung (EAN: 4019169402088). Sichern Sie sich diesen Artikel bei LuConDa und profitieren Sie von unserem exzellenten Preis-Leistungs-Verhältnis für jedermann.
Technische Daten
| PDF-Datenblatt | PDF-Datenblatt PDF Datei |
| Eignung zur Verwendung | Energieversorgung von ET 200-Baugruppen mit 7/8 Zoll |
| - gieversorgung von ET 200-Baugruppen mit 7/8 Zoll | Energieschnittstelle in Schutzart IP 65 |
| Leitungsbezeichnung | L-Y11Y-Z 5x1x1,5 GR |
| Leitungslänge | 0,3 m |
| Isolationswiderstandskoeffizient | 1 GΩ·m |
| Betriebsspannung / Effektivwert | 600 V 500 V |
| Leiterquerschnitt / der Energieader | 1,5 mm² |
| Dauerstrom / der Energieadern | 16 A |
| Anzahl der elektrischen Adern | 5 |
| Ausführung des elektrischen Anschlusses | 7/8 Zoll - 180 |
| Ausführung des elektrischen Anschlusses - des Innenleiters | 1,55 mm |
| Isolationsspannung | 2,73 mm |
| Ausführung des elektrischen Anschlusses - des Kabelmantels | 10,5 mm |
| symmetrische Toleranz des Außendurchmessers / | 0,3 mm |
| Ausführung des Verseilelements | Paare |
| Leiterklasse | Kl.5 |
| Leiterklasse - des Leiters | CU, blank |
| Leiterklasse - der Aderisolierung | PVC |
| Leiterklasse - des Kabelmantels | PUR |
| Kennzeichnung / der Ader | Farbe, Ziffern Fluoriertes Spezialpolymer |
| Kennzeichnung / der Ader - der Aderisolierung der Energieader | schwarz |
| Kennzeichnung / der Ader - des Kabelmantels | grau |
| Kennzeichnung / der Ader - bei einmaligem Biegen / minimal zulässig | 27 mm |
| Kennzeichnung / der Ader - bei mehrmaligem Biegen / minimal zulässig | 63 mm |
| Kennzeichnung / der Ader - bei ständigem Biegen | 75 mm |
| Anzahl der Biegezyklen | 5000000; Schleppkettentauglich für 5 Mio. Biegezyklen bei einem Biegeradius von 75 mm und einer Beschleunigung von 4 m/s² und |
| - 000; Schleppkettentauglich für 5 Mio. Biegezyklen bei einem | einer Geschwindigkeit von 180m/min |
| Zugbelastung / maximal | 500 N |
| Gewicht je Länge | 149 kg/km |
| Ausführung der Steckerverriegelung | geschraubt |
| Ausführung der Steckverbindung | 7/8 Zoll - 180 |
| Steckercodierung | 7/8 Zoll |
| Steckercodierung - während Betrieb | -40 ... +80 °C |
| Steckercodierung - während Lagerung | -40 ... +80 °C |
| Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …) | -40 ... +80 °C |
| Steckercodierung - während Montage | -40 ... +80 °C |
| Brandverhalten | flammwidrig nach IEC 60332-1 |
| Brandverhalten - gegen Mineralöl | widerstandsfähig |
| Brandverhalten - gegen Fett | widerstandsfähig |
| radiologische Widerstandsfähigkeit / gegen UV- | widerstandsfähig |
| Schutzart IP | IP65 / 67 |
| Schutzart IP - halogenfrei | Nein |
| Schutzart IP - siliconfrei | Ja |
| UL -/ETL-Listing / 300 V Rating | Nein |
| UL -/ETL-Style / 600 V Rating | Ja |
| stromabhängigen Überlastauslösers / Anfangswert | Ja |
| Internet-Link - CTION TOOL | https://www.siemens.com/snst |
| Internet-Link - zur Webseite: Industrielle Kommunikation | https://www.siemens.com/simatic-net |
| Internet-Link - zur Webseite: Industry Mall | https://mall.industry.siemens.com |
| Internet-Link - er | https://www.siemens.com/industry/infocenter |
| Internet-Link - zur Webseite: Bilddatenbank | https://automation.siemens.com/bilddb |
| Internet-Link - zur Webseite: CAx-Download-Manager | https://www.siemens.com/cax |
| Internet-Link - zur Webseite: Industry Online Support | https://support.industry.siemens.com |
| Eignung zur Verwendung | Halogenfreie Leitung, geeignet für den Einsatz in Gebäuden |
| Ausführung des konfektionierten LWL-Kabels | 02YSH (ST) CH 1x2x0,64/2,55-150 VI KF 25 FRNC FC L-Y11Y-Z 5x1x1,5 GR |
| Dämpfungsmaß je Länge - bei 9,6 kHz / maximal | 0,0025 dB/m |
| elektrische Lebensdauer (Schaltspiele) / typisch | 0,004 dB/m |
| Dämpfungsmaß je Länge - bei 4 MHz / maximal | 0,022 dB/m |
| Dämpfungsmaß je Länge - bei 16 MHz / maximal | 0,042 dB/m |
| Wellenwiderstand - Nennwert | 150 Ω |
