Maico DZQ 50/4 B Ex t 0083.0215

Artikelbeschreibung

Ihre Lösung für höchste Ansprüche: Der Artikel DZQ 50/4 B Ex t von Maico. Axial-Wandventilator DZQ 50/4 B Ex t Wandplatte, Drehstrom, StaubEx, 8200m3/h.

Detaillierte Produktinformationen:

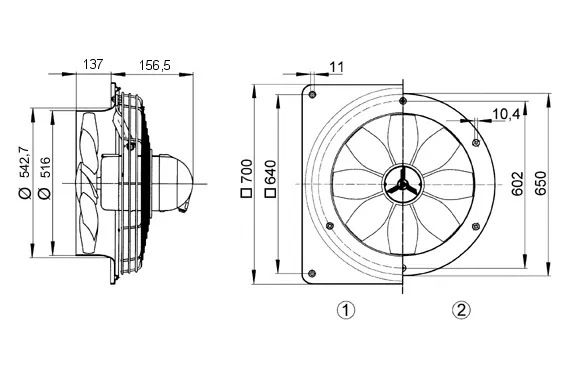

Produktausführung: Drehstrommotor, Ex II 2D Ex tb IIIB T135°C/T200°C Db IP64 X / Ex II 2D Ex h IIIB T135°C/T200°C Db X. Für Einsatztemperaturen von -20 °C <= Ta <= +60 °C. Für Be- oder Entlüftung umschaltbar. Besondere Eigenschaften: Axial-Wandventilator, explosionsgeschützt, Medium Staub. Explosionsschutz und Zulassungen nach ATEX und IECEx. Für alle Stäube der Ex-Gruppe IIIA und IIIB qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zonen 21 und 22. Zündschutzarten: t - Schutz durch Gehäuse und c - konstruktive Sicherheit. Schutzart IP 64. Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. Einbau in jeder Lage möglich. Typenreihe: EZQ / DZQ .. Ex t mit quadratischer Wandplatte. EZS / DZS .. Ex t mit Stahlwandring. Laufrad: Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor: Robuster Drehstrommotor mit Kugellager, wartungsfrei. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Betriebsart S1 (Dauerbetrieb). Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZ.. 35/2 B Ex... Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss: EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang. DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang. Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Artikel: DZQ 50/4 B Ex t, Ausführung: Quadratische Wandplatte, Fördervolumen: 8200 m3/h, Drehzahl: 1440 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 420 W, cosphi: 0,74, INenn: 0,82 A, Imax bei UNenn: 1,83 A, Schutzart: IP 64, Wärmeklasse: F, Einbauart: Aufputz, Material: Stahlblech, verzinkt, Farbe: verzinkt, Gewicht: 24,01 kg, Gewicht mit Verpackung: 28,12 kg, Nennweite: 500 mm, Breite: 700 mm, Höhe: 700 mm, Tiefe: 293,5 mm, Breite mit Verpackung: 730 mm, Höhe mit Verpackung: 730 mm, Tiefe mit Verpackung: 420 mm, EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D, EX-Bezeichnung nach Norm: Ex tb IIIB T200°C Db IP64 X / Ex h IIIB T200°C Db X, Ta-Umgebungstemperatur: -20 °C <= Ta <= +60 °C, IA/IN: 4,6, Zeit tA: 240 sek, Betriebsart: S1, PTC DIN 44082: M 130, EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X, Temperaturklasse: T200°C, Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
Ausgelegt auf die specifichen Anforderungen im Bereich Bautechnik, bietet dieses Bauteil (EAN 4012799832157) maximale Sicherheit. Bei LuConDa finden Heimwerker und Industrie-Kunden dieses und viele weitere Produkte für die zügige Umsetzung ihrer Projekte.
